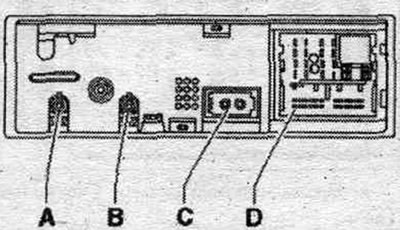

Блок за управление на предния контролен панел, дисплей и информационен изход "J523"
A. Високочестотен изход от антенен усилвател 3 "R112".
Б. Изход на междинна честота към антенен усилвател 3 "R112".
С. Шина МОСТ.
D. Свързващ блок с 4 многопинови конектора.
Неспецифицираните щепселни контакти не се използват.

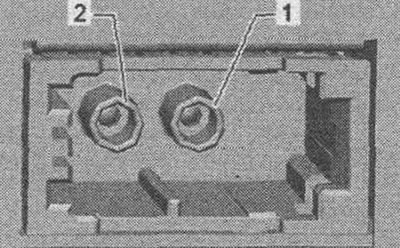

С. Шина МОСТ
1. Вход.
2. Изход.

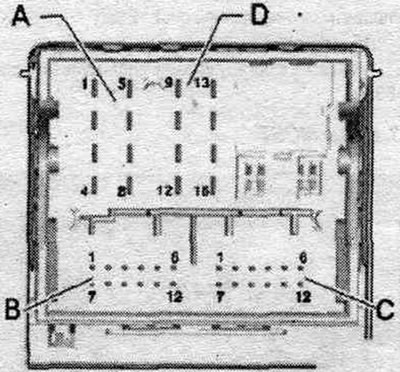

D. 4-пинов многопинов конекторен блок
A. Многопинов конектор, 8-пинов (T8ab)
1. Събудете се (стартирайте) на контролния панел, мултимедийната система. "Е380".
4. Свържете HU към устройството за управление. мултимедийна система. "Е380".
5. Рез ВТ (тест за натоварване) към устройството за управление. мултимедийна система. "Е380".
8. Заземете устройството за мигане. използва се с индикация и информация "J685".
B. Многопинов конектор, 12-пинов (T12q)
1. Данни към устройството за управление. мултимедийна система. "Е380".
2. Не съм зает/а.
3. Данни (+) към показващото устройство на. използва се с индикация и информация "J685".
4. Данни (-) към показващото устройство на. използва се с индикация и информация "J685".
5. Данни от управителния орган. система мултимедия "E380".
C. Многопинов конектор, 12-пинов (T12r)
5. Данни (-) от показващото устройство на. използва се с индикация и информация "J685".
7. Заземяване за контрол на тялото. система мултимедия "E380".
11. Данни (+) от показващото устройство на. използва се с индикация и информация "J685".
D. Многопинов конектор, 8-пинов (T16j)
11. Нискочестотен изход за кратковременно заглушаване на микрофона на комплекта за свързване на мобилен телефон. телефон.
12. Терминал 31.
13. Захранване на индикаторното устройство на. използва се с индикация и информация "J685".
14. Диагностичен кабел за прекъсване на пръстена.
15. Терминал 30.
16. Захранване на контролния орган. система мултимедия "E380".
Конектори за мултимедиен интерфейс (до календарна седмица 44/08)

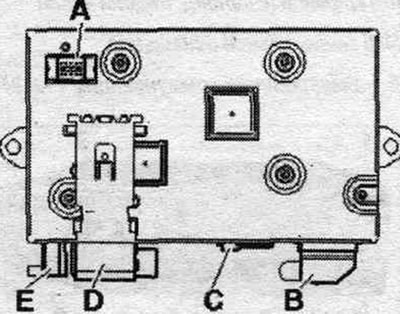

Блок за управление на предния контролен панел, дисплей и информационен изход "J523"
A. 10-пинов конектор (японска навигационна система).
B. Многопинов конектор, 20-пинов (T20b) към управляващото устройство. мултимедийна система. "Е380".
С. Шина МОСТ.
D. Многопинов конектор, 22-пинов (T22a) към управляващото устройство. управление, индикация и информационен изход на предния панел "J685".
E. FBAS вход от TV тунер "P78"/използвана задна камера. тип "J772".

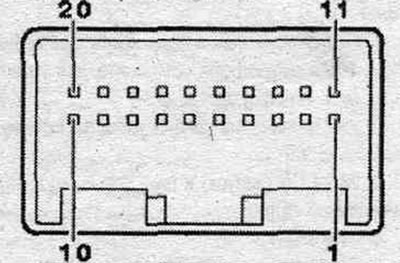

B. Многопинов конектор, 20-пинов (T20B)
1. Терминал 30.
2. Терминал 31.
3. Диагностичен кабел с прекъсване на пръстена.
6. Събудете се (стартирайте) на контролния панел, мултимедийната система. "Е380".
7. Захранване на контролния орган. система мултимедия "E380".
8. Заземяване за контрол на тялото. система мултимедия "E380".
13. PESET от управителния орган. система мултимедия "E380".
14. PESET до контролния орган. система мултимедия "E380".
15. Данни към устройството за управление. мултимедийна система. "Е380".
16. Данни от управителния орган. система мултимедия "E380".
20. Нискочестотен изход за кратковременно заглушаване на микрофона на комплекта за свързване на мобилен телефон. телефон.

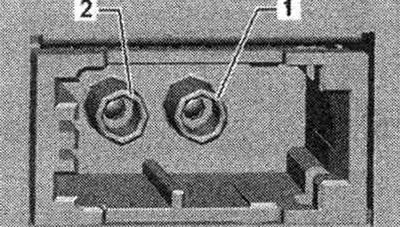

С. Шина МОСТ
1. Вход.
2. Изход.
Конектори за мултимедиен интерфейс (от календарна седмица 45/08)
Минимално оборудване на MMI

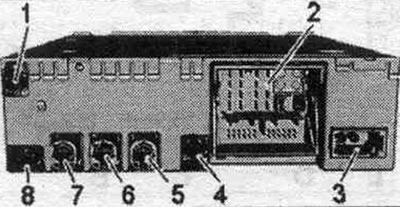

Управляващ блок 1 на комуникационната електроника "J794"
1/4. Не е заето.
2. Свързващ блок с 4 многопинови конектора.
3. ПОВЕЧЕТО автобус.
5. Многопинов конектор, 4-пинов (T4al) към индикатора на използваното управляващо тяло. и индикация, отпред "J685".
6. Многопинов конектор, 4-пинов (T4ap) към клемата за външни източници "R199".
7/8. Няма много хора.

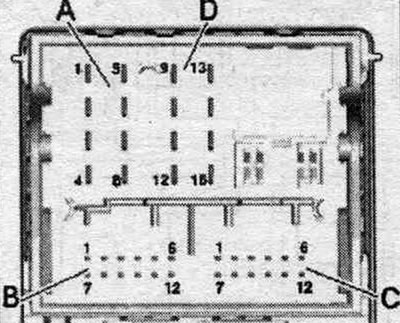

2. Свързващ блок с 4 многопинови конектора
A. Многопинов конектор, 8-пинов (T8ah)
1. Нискочестотен изход за кратковременно заглушаване на микрофона на комплекта за свързване на мобилен телефон. телефон.
2. захранване на контролния орган. система мултимедия "E380".
3. Събудете се (стартирайте) на контролния панел, мултимедийната система. "Е380".
4/5. Не е заето.
6. Върнете MU към устройството за управление. мултимедийна система. "Е380".
7. Диагностичен кабел за прекъсване на пръстена.
B. Многопинов конектор, 12-пинов (T12x)
8. Вход за микрофон (+) от микрофонния блок пред модула на покрива "R164" (преден ляв микрофон "R140").
9. Вход за микрофон (-) от микрофонния блок отпред, модул на покрива "R164" (преден ляв микрофон "R140").
C. Многопинов конектор, 12-пинов (T12u)
Всички контакти са свързани към изхода за външни аудио източници "R199".
1. NF-ln маса.
2. NF-ln отдясно.
3. USB (+5 V).
4. USB (заземяване).
5. Не съм зает/а.
6. Detect.
7. NF-ln отляво.
8. Маса на екрана NF-ln.
9. Кабел FBAS (+).
10. FBAS кабел (-).
11/12. Данни от iPod
D. Многопинов конектор, 8-пинов (T16q)
10. Данни от управителния орган. система мултимедия "E380".
11. Данни към устройството за управление. мултимедийна система. "Е380".
12. Терминал 31.
14. Рез ВТ (тест за натоварване) от устройството за управление. мултимедийна система. "Е380".
15. Терминал 30.
16. Заземяване за контрол на тялото. система мултимедия "E380".

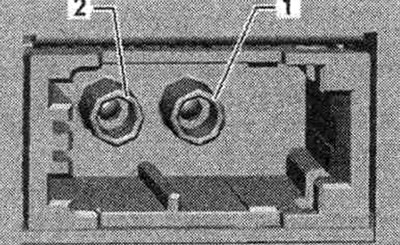

3. Автобус MOST
1. Вход.
2. Изход.

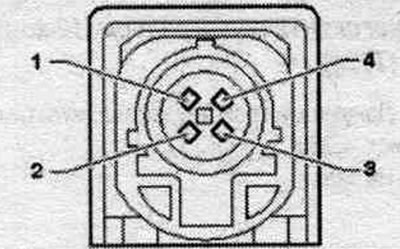

5. Многопинов конектор, 4-пинов (T4al)
Всички контакти са свързани към индикатора на използваното контролно тяло. и индикация, отпред "J685".
1. LVDS (-).
2. LIN.
3. LVDS (+).
4. Маса.
6. Многопинов конектор, 4-пинов (T4ap)
Всички контакти са свързани към изхода за външни аудио източници "R199".
1. D (+).
2. Идентификация на iPod.
3. D (-).
4. Маса.
MMI от най-висок клас

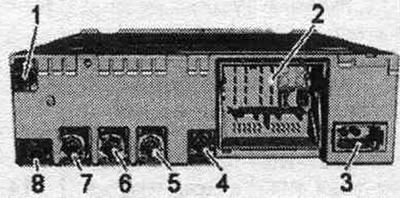

Управляващ блок 1 на комуникационната електроника "J794"
1/4. Не е заето.
2. Свързващ блок с 4 многопинови конектора.
3. ПОВЕЧЕТО автобус.
5. Многопинов конектор, 4-пинов (T4al) към индикатора на използваното управляващо тяло. и индикация, отпред "J685".
6. Многопинов конектор, 4-пинов (T4ap) към клемата за външни източници "R199".
7/8. Няма много хора.

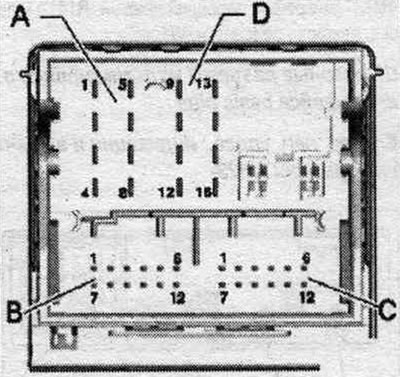

2. Свързващ блок с 4 многопинови конектора
A. Многопинов конектор, 8-пинов (T8ah)
1. Нискочестотен изход за кратковременно заглушаване на микрофона на комплекта за свързване на мобилен телефон. телефон.
2. захранване на контролния орган. система мултимедия "E380".
3. Събудете се (стартирайте) на контролния панел, мултимедийната система. "Е380".
4/5. Не е заето.
6. Върнете MU към устройството за управление. мултимедийна система. "Е380".
7. Диагностичен кабел за прекъсване на пръстена.
B. Многопинов конектор, 12-пинов (T12x)
8. Вход за микрофон (+) от микрофонния блок пред модула на покрива "R164" (преден ляв микрофон "R140").
9. Вход за микрофон (-) от микрофонния блок отпред, модул на покрива "R164" (преден ляв микрофон "R140").
C. Многопинов конектор, 12-пинов (T12u)
Всички контакти са свързани към изхода за външни аудио източници "R199".
1. NF-ln маса.
2. NF-ln отдясно.
3. USB (+5 V).
4. USB (заземяване).
5. Не съм зает/а.
6. Detect.
7. NF-ln отляво.
8. Маса на екрана NF-ln.
9. Кабел FBAS (+).
10. FBAS кабел (-).
11/12. Данни от iPod.
Следните контакти са допълнително свързани към блока за контрол на достъпа до интернет "J666" (от моделната година 2013)
3. USB (+5 V).
4. USB (заземяване).
6. Detect
D. Многопинов конектор, 8-пинов (T16q)
9. Сигнал за включване на държача за телефон "R126".
10. Данни от управителния орган. система мултимедия "E380".
11. Данни към устройството за управление. мултимедийна система. "Е380".
12. Терминал 31.
13. ДИАГНОСТЕН сигнал от държача на телефона "R126".
14. Рез ВТ (тест за натоварване) от устройството за управление. мултимедийна система. "Е380".
15. Терминал 30.
16. Контролирайте телесното си тегло. система мултимедия "E380".

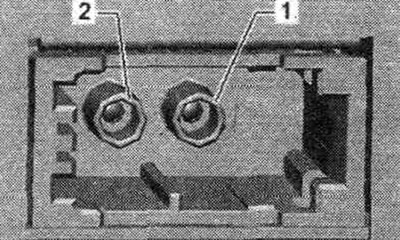

3. Автобус MOST
1. Вход.
2. Изход.

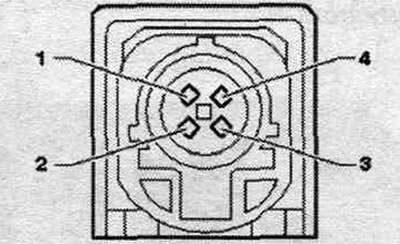

5. Многопинов конектор, 4-пинов (T4am)
Всички контакти са свързани към индикатора на използваното контролно тяло. и индикация, отпред "J685".
1. LVDS (-).
2. LIN.
3. LVDS (+).
4. Маса.
6. Многопинов конектор, 4-пинов (T4ap)
Всички контакти са свързани към изхода за външни аудио източници "R199"/6/y Достъп до интернет "J666" (от моделната година 2013).
1. D (+).
2. Идентификация на iPod.
3. D (-).
4. Маса.
