Премахване
1. Отворете капака и свалете капака над отделението за събиране на вода, вижте раздел Отстраняване и поставяне на капака на отделението за събиране на вода.
2. Отстранете рамената на чистачките, вижте съответния раздел.
3. Изключете отрицателния (-) кабел на батерията.
Предупреждение: Следвайте инструкциите в Раздел Смяна на батерията.

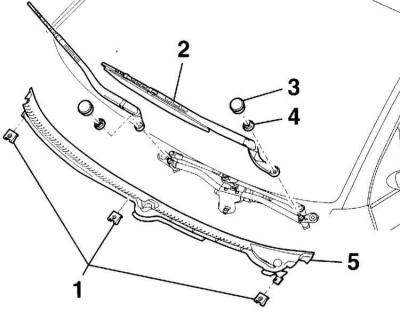

4. Отстранете скобите (1), издърпайте решетката на спойлера (5) напред и я отстранете. (2) – лост за чистачки, (3) – капак; (4) – гайка.

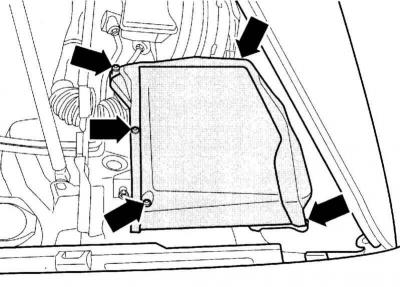

5. Развийте винтовете (стрелките) и свалете капака на кутията на контролния блок.

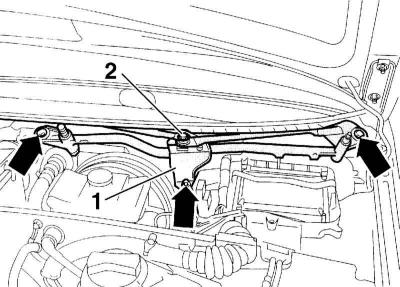

6. Като използвате лоста за освобождаване на AUDI 80-200 или голяма отвертка, отстранете прътите (2) от сферичната глава.
7. Маркирайте позицията на манивелата върху монтажната плоча на двигателя (1) с флумастер.

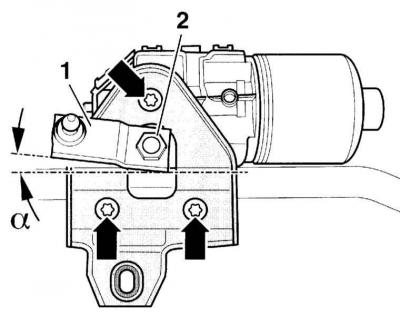

8. Разхлабете гайката и свалете манивелата (1) от двигателя на чистачките.
9. Разкачете проводниците и водачите на маркуча от рамката на почистващия препарат.
10. Разхлабете монтажните винтове (стрелки) и свалете рамката на чистачката с електрическия мотор.
11. Изключете конектора на електрическия мотор.
12. Отстранете трите монтажни винта (стрелки) и извадете електрическия мотор от рамката.
Монтиране
1. Прикрепете електрическия мотор без манивела към рамката на чистачките. Затегнете винтовете с въртящ момент 9 Нм.
2. Свържете конектора на електрическия мотор.
3. Поставете рамката с електрическия мотор в двигателното отделение и я закрепете с въртящ момент 8 Нм.
4. Спрете електродвигателя в крайно положение, като включите и изключите за кратко превключвателя на чистачките.
5. Монтирайте манивелата (1) под ъгъл α = 2° върху вала на електродвигателя и я закрепете. Затегнете гайката (2) до затягане 18 Нм.
6. По-нататъшното инсталиране се извършва в обратния ред на отстраняването.
