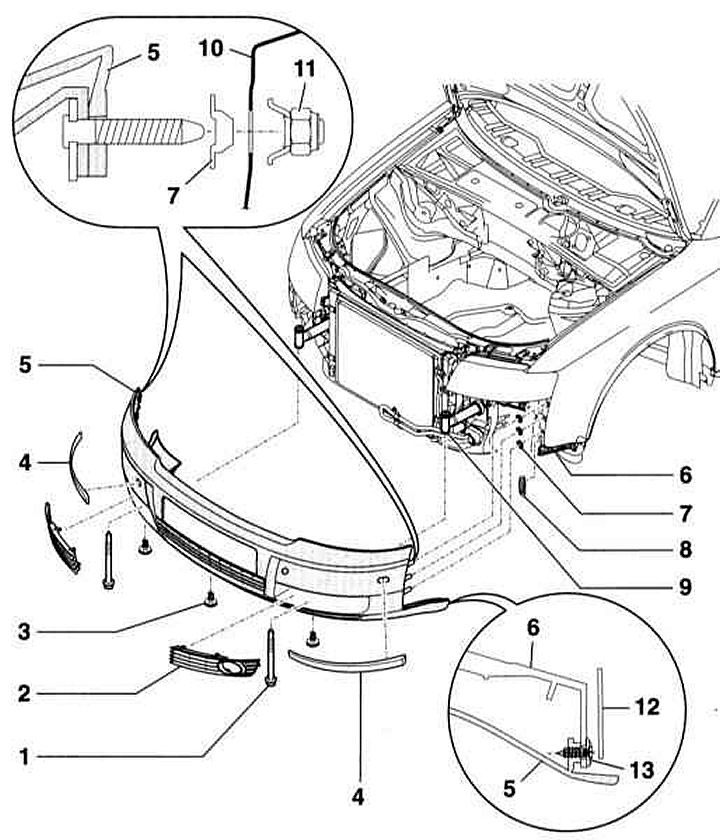

Предна броня
- 1 - два болта, 23 Нм
- 2 - Въздушна решетка
- 3 - Винт
- 4 - Дъска. Закрепен с двойнозалепваща лента. Следователно, когато се премахне, той се унищожава
- 5 - Броня
- 6 - Водач
- 7 - Шест скоби
- 8 - Две втулки
- 9 — Амортисьори на бронята
- 10 - Крило
- 11 - Специална гайка
- 12 — Шкафче
- 13 - Два винта
Премахване
1. Изключете отрицателния (-) кабел на батерията.
Предупреждение: Следвайте инструкциите в Раздел Смяна на батерията.
Внимание: Повдигането и поставянето на превозното средство на стойки е опасно! Ето защо, преди да извършите операцията, моля, прочетете раздела Премахване и монтиране на вътрешни осветителни тела.
2. Маркирайте посоката на въртене върху гумите със стрелки. Разхлабете болтовете за закрепване на колелото. Повдигнете и подпрете предната част на автомобила и свалете колелата.
3. Отстранете предния долен капак на двигателя, вижте раздел Премахване и монтиране на горния капак на двигателя/долната защита на двигателното отделение/подрамката.
Предупреждение: Някои видове работа се извършват както от лявата, така и от дясната страна. Те обаче са описани за едната страна на колата.
4. Развийте болтовете отдолу и отделете калника в предната част от бронята, както и от напречната греда.

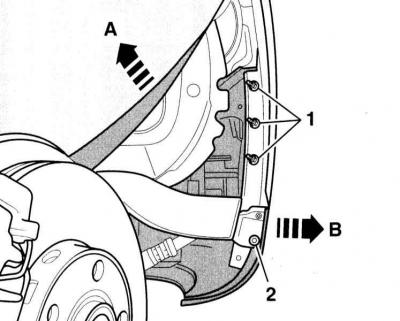

5. Натиснете фиксатора (стрелка A) и развийте болта (2) и гайките (1).
6. Отстранете страничната част на бронята (стрелка B).

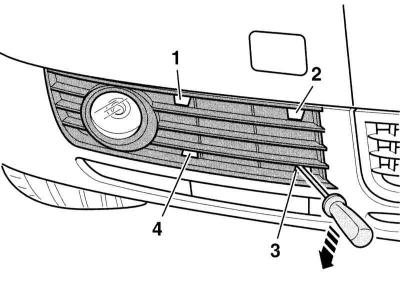

7. Използвайте отвертка, за да премахнете заключващите ленти (1) до (4) (стрелка на придружаващата илюстрация), отделете решетката и я извадете от бронята.
8. Отстранете болта (1), разположен отзад, вижте илюстрацията Предна броня.
9. Издърпайте бронята напред.
10. Отстранете маркуча за миене на фаровете, ако има такъв.
Предупреждение: Поставете контейнер отдолу, за да съберете изтичащата вода.
11. Изключете всички конектори, отиващи към бронята.
12. С помощта на асистент извадете бронята напред от амортисьорите (9).
Монтиране
1. Проверете дали фиксиращите винтове отстрани на бронята и скобите (7) и втулките (8) в калниците са монтирани, вижте илюстрацията Предна броня.
2. Монтажът се извършва в реда, обратен на демонтирането. В същото време закрепете бронята към амортисьорите за удар с въртящ момент 23 Нм. Уверете се, че щифтовете с резба отстрани на бронята пасват в отворите на калника.
3. Закрепете колелата, като спазвате посоката на въртене. Спуснете колата върху колелата и едва след това затегнете болтовете за закрепване на колелата на кръст с въртящ момент 120 Нм.
4. Свържете отрицателния (-) кабел на батерията.
Следвайте инструкциите в Раздел Смяна на батерията.
