Светлини на таблото (Audi A4 B5)

Осветление на инструментите

Този раздел се занимава с осветлението на индикаторни устройства. Описание на светлинните индикатори, също разположени в комбинираното арматурно табло, можете да намерите в главата Инструменти и инструменти. Демонтаж на осветлението на инструмента:

1. Свалете волана (гл Окачване на колела и управление).

2. Отстранете комбинирания инструмент (гл Инструменти и инструменти).

3. В зависимост от модела зад комбинирания инструмент се виждат до девет гнезда за крушки за осветление на инструментите.

4. За да смените, завъртете ги наляво и ги извадете.

5. Крушки със стъклена основа от 1,1 W всяка образуват един конструктивен елемент с фасунгата.

6. Поставете отново държача на лампата в комбинирания инструмент и го завъртете надясно, докато спре.

7. В превозни средства с бордови компютър се използват пет крушки със стъклена основа от 1,1 W за осветяване на дисплея.

8. Някои крушки за осветление на инструментите, в зависимост от производителя, са оборудвани с оранжеви защитни капачки. Капачките могат да се монтират на нови лампи с нажежаема жичка.

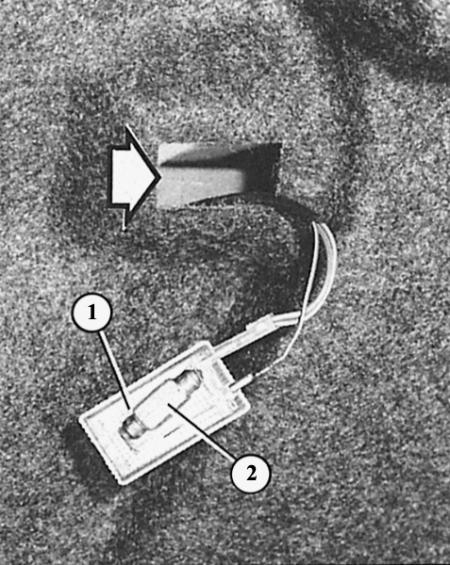

Страничното осветление на багажника е идентично с горното осветление на багажника. Стрелката показва монтажния отвор за корпуса на фенерчето (1); числото "2" показва лампа с нажежаема жичка.

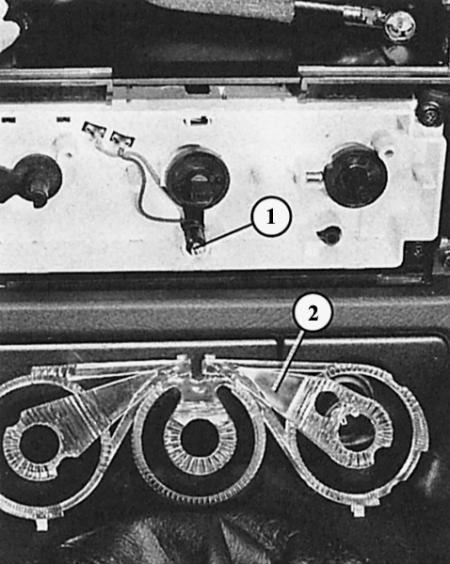

Малка електрическа крушка (1) се използва за осветяване на контролера за отопление. Чрез един светлинен водач (2; тук извадено от скобите) осветлението се разпределя по трите скали на копчетата за настройка.

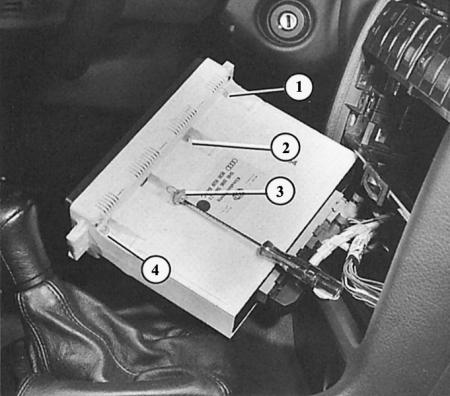

Четири малки крушки се използват за осветяване на блока за ръчно управление на климатика. Фасунгата и крушката образуват един структурен елемент, който може да се смени с отвертка (завъртете четвърт оборот наляво).

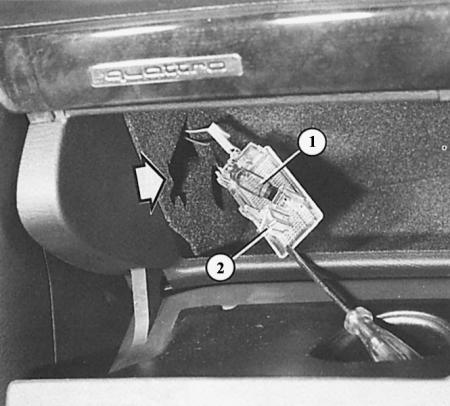

Осветление на жабката: Използвайте отвертка, за да извадите внимателно корпуса на крушката (2) от монтажния отвор. След това прожекторът с нажежаема жичка (1) става достъпен.

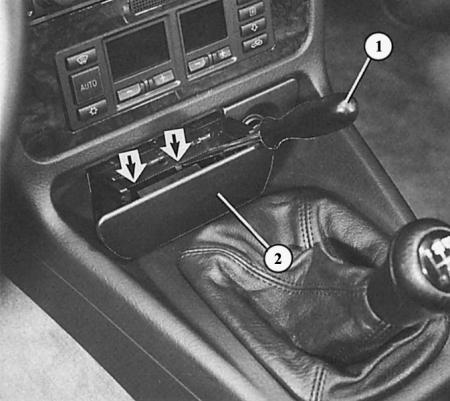

Премахване на корпуса на пепелника/запалката: отворете пепелника (2), използвайте отвертка (1), за да отстраните пружините от жлебовете в двете вдлъбнатини (стрелки) и издърпайте корпуса назад.

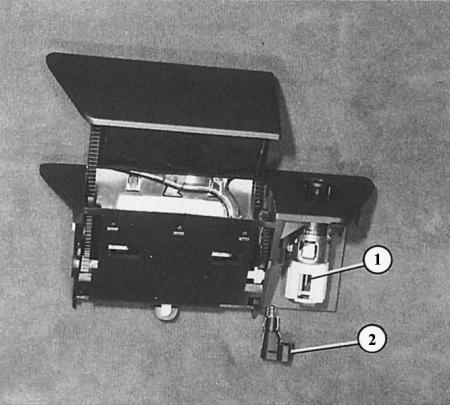

Тук крушката на пепелника/запалката (2) е извадена от запалката (1), като корпусът на пепелника е отстранен и обърнат.

Осветление на лоста за отопление

1. Отстранете радиоприемника (гл Инструменти и инструменти).

2. Разхлабете четирите винта в монтажния отвор на радиото.

3. Отстранете декоративния панел на централната конзола (превключвателите остават на мястото си).

4. Дръпнете назад и трите въртящи се контрола за отопление/вентилация.

5. Развийте двата винта с кръстосана глава отдолу и отстранете декоративния панел.

6. Отстранете световода от скобите.

7. Сега можете да видите поставените тук крушки със стъклена основа от 1,2 W.

8. Крушките могат да се изваждат от фасунгата една по една.

Осветление на блока за ръчно управление на климатичната система

1. Отстранете радиоприемника от скобите (гл Инструменти и инструменти).

2. Разхлабете четирите винта в монтажния отвор на радиото.

3. Отстранете декоративния панел на централната конзола (превключвателите остават на мястото си).

4. Развийте четирите монтажни винта на блока за ръчно управление на климатика и отстранете модула.

5. От задната страна завъртете държачите на лампите наляво и ги извадете.

6. Крушките със стъклени цокъла по 2 W образуват единен конструктивен елемент с цокъла.

7. И двете средни луковици имат черна граница, двете външни нямат.

Предно осветление за пепелник/запалка

1. Отворете пепелника (2) в централната конзола.

2. Поставете отвертка в една от двете вдлъбнатини зад пепелника и натиснете надолу задържащата пружина в основата на корпуса на пепелника.

3. Това е по-лесно да направите, ако осветите ръчна фенерче във вдлъбнатината.

4. Повторете същия процес с втората пружина.



5. Отстранете обратно пепелника заедно с тялото.

6. Повдигнете малката монтажна плоча и извадете фасунгата на крушката на запалката.

7. Сменете лампата.

Светлина на жабката

Напрежението се подава към крушката на жабката, когато светлините за паркиране или страничните светлини са включени. Включва се и се изключва от контактен ключ в пантата.

1. Отворете жабката.

2. Поставете отвертка във вдлъбнатината отстрани на корпуса на лампата и внимателно извадете лампата.

3. След смяна на лампата с нажежаема жичка (крушка за прожектор 5W дължина 36мм) поставете отново корпуса на лампата, първо със страната с жицата.

Индикатор за скорости

Използва се лампа със стъклена основа за осветяване на индикатора за предавките на скоростния лост на автоматичната скоростна кутия (1,2W, DIN W-образна).

1. Свалете централната конзола (гл Салон).

2. Извадете държача на крушката от скобите от лявата страна на конзолата на скоростния лост.

3. Извадете стъклената основна лампа от гнездото.

Електрически крушки в ключове

Почти всички ключове имат светещи символи, но това осветление не е предназначено за смяна. Ето защо, в случай на дефект, е необходимо да се вземе предвид несветещият ключ или да се смени.
