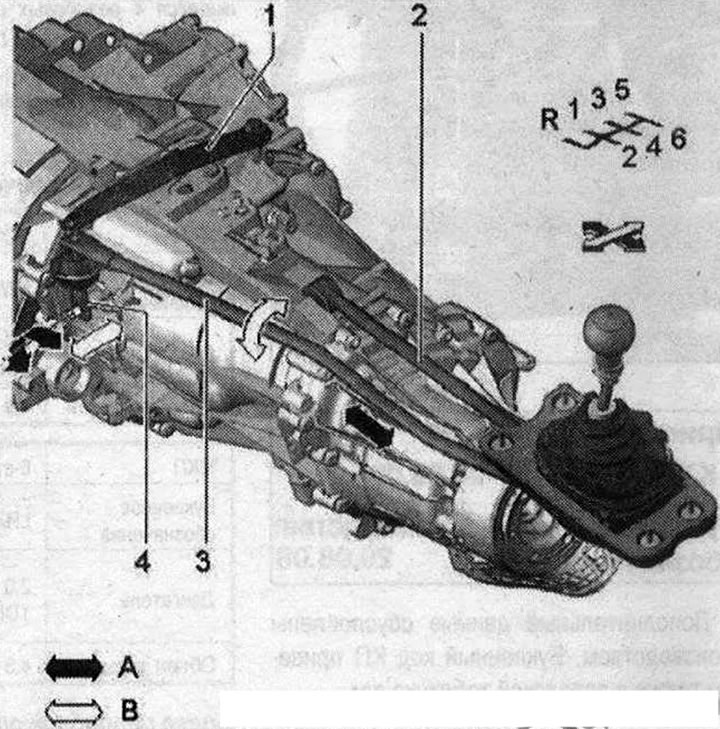

Привод механизма переключения передач «Стрелка А». Включение; «Стрелка В». Выбор; 1. Соединительный шток; 2. Шток толкателя; 3. Шток переключения; 4. Рычаг переключения передач
Снятие

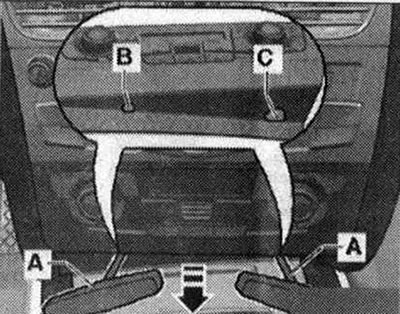

Выключить зажигание. Снять рукоятку рычага переключения с манжетой рычага КП. Снять блок управления и индикации климатической установки.

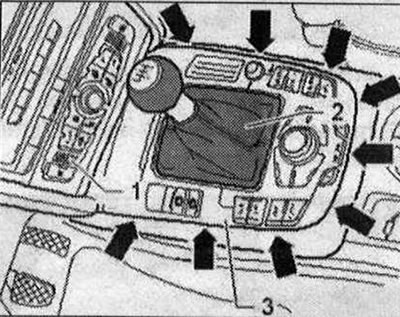

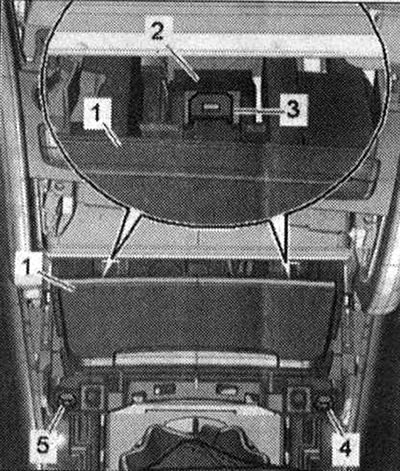

Снять панель управления мультимедийной системы «Е380».
Снять переднюю пепельницу.

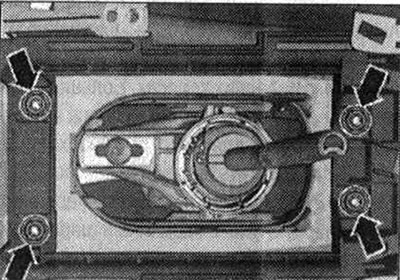

Снять шумоизоляцию над приводом переключения передач. Открутить гайки «стрелки».

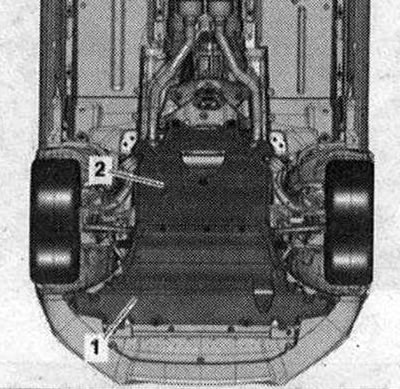

Снять задний шумоизоляционный экран «2».

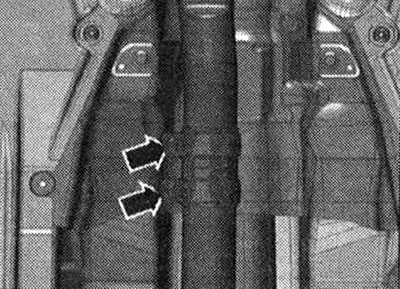

Разъединить систему выпуска ОГ, ослабив зажимной хомут «стрелки» и снять выпускную трубу.

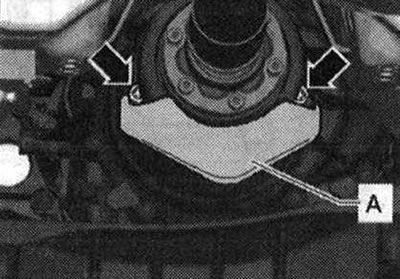

При наличии выкрутить болты «стрелки» и снять теплозащитный щиток карданного вала «А».

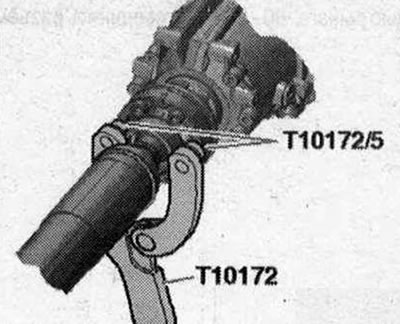

Привернутый со стороны КП карданный вал: Выкрутить болты соединения карданного вала и КП, при этом удерживать от проворачивания с помощью контропоры «Т10172» с «Т10172/5». Карданный вал придвинуть к задней главной передаче; шарниры равных угловых скоростей подвижны в осевом направлении. Подвязать карданный вал сбоку.

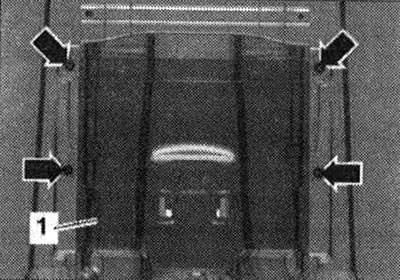

Вставленный со стороны КП карданный вал: Снять карданный вал. Открутить гайки «стрелки». Опустить накладку днища с внутренней стороны так, чтобы можно было снять теплозащитный экран «1» центрального туннеля.

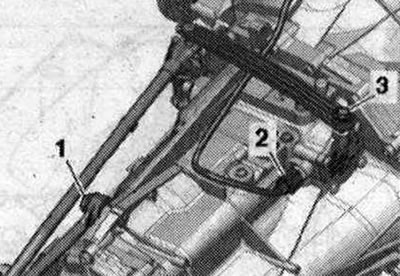

Выкрутить болты «1» толкающей штанги и «3» соединительной штанги. «Поз. 2» не учитывать.

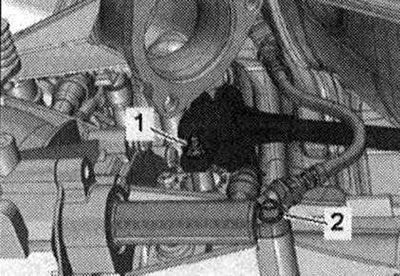

Выкрутить гайку «1». «Поз. 2» не учитывать.

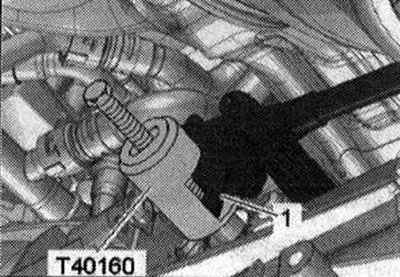

Опасность повреждения вала переключения в КП. Не отжимать рычаг переключения «1» монтировкой и не сбивать молотком. Рычаг переключения КП снимать только при помощи съемника «Т40160». Установить съемник «Т40160» и снять штангу переключения -1. Извлечь вниз механизм переключения передач.
Монтаж
Установка в обратном порядке. Заменить уплотнения и самоконтрящиеся гайки на новые. Установить карданный вал или привернуть к КП. Установить переднюю часть выпускного коллектора. Установить привод переключения передач. Установить панель управления мультимедийной системы «Е380». Установить блок управления и индикации климатической установки.
