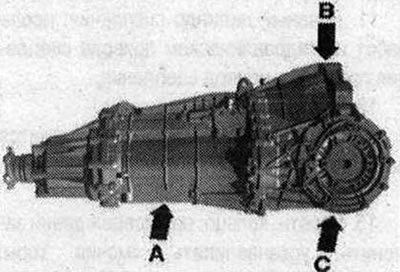

Месторасположение на КП
- «Стрелка А». МКП 0B1/2
- «Стрелка В». Буквенное обозначение и дата производства
- «Стрелка С». Буквенное обозначение и дата производства на корпусе КП снизу (имеется не во всех вариантах исполнения)

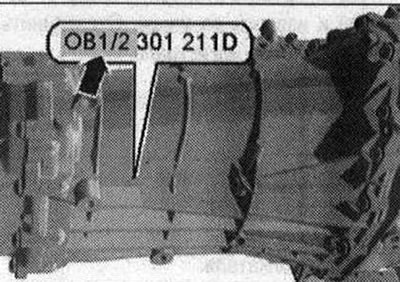

Ступенчатая КП 0B1 или 0B2 «стрелка»
- 0B1 - исполнение КП - для а/м с передним приводом
- 0B2 - исполнение КП, полный привод (с валом с фланцем для карданного вала)

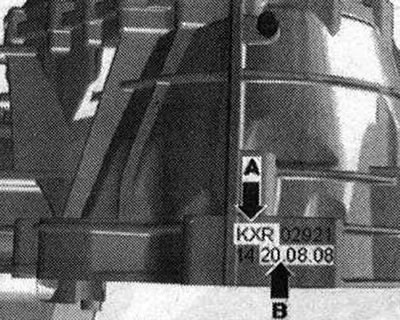

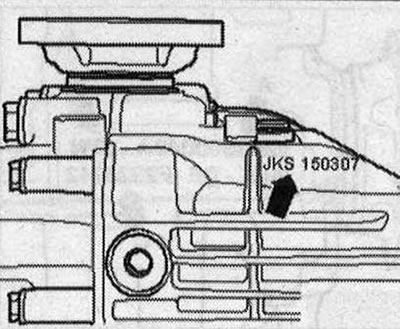

Буквенное обозначение «стрелка А» и дата производства КП «стрелка В»
Дополнительные данные обусловлены производством. Буквенный код КП приведен также в заводской табличке а/м.
Задняя главная передача ОВС
Соответствие маркировки на главной передаче

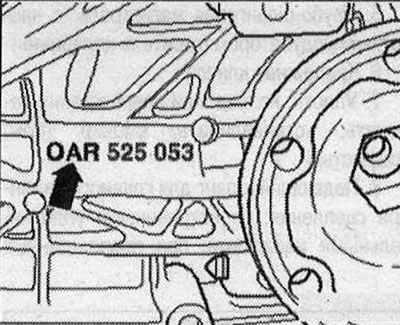

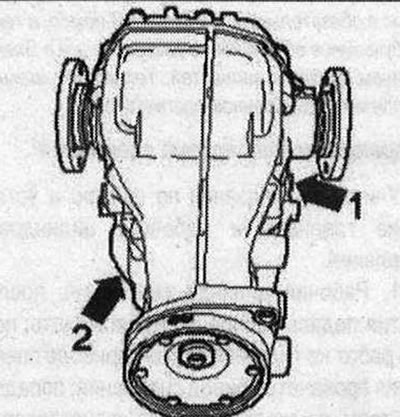

Главная передача ОВС «стрелка 1» и OAR
Буквенное обозначение и дата изготовления «стрелка 2»

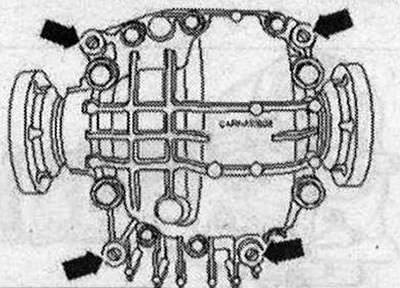

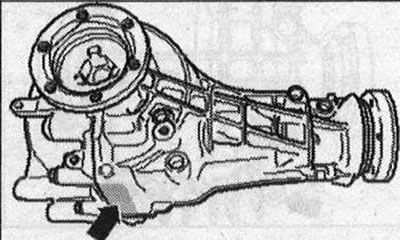

Гkавная передача ОВС «стрелка» и 0AR
Указание: На картер задней главной передачи всегда нанесена маркировка "OAR". Характерное различие между главными передачами "ОВС" и "OAR" - измененный картер. Другой отличительный признак - положение резьбовых отверстий «стрелка» для крепления поперечины задней главной передачи. У главной передачи "ОВС" имеется 4 резьбовых отверстия «стрелки» для крепления поперечной балки, в корпусе главной передачи. Кроме того, дополнительное резьбовое отверстие, для крепления главной передачи к подрамнику, расположено под фланцем/карданным валом.

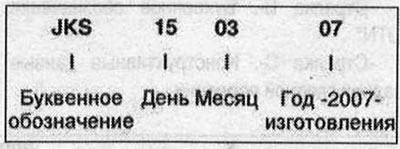

Буквенное обозначение и дата изготовления задней главной передачи

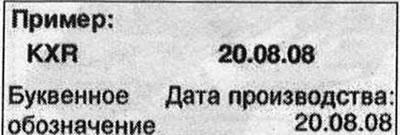

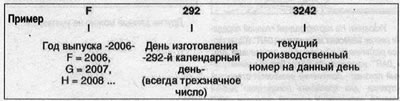

Пример
Другие данные можно не учитывать.
Буквенные обозначения
| МКП | 6-ступенчатая КП 0B2, полный привод | ||
| Буквенное обозначение | KWT | KXR | LHU |
| Двигатель | 2,0л TDI-120 кВт, 2,0 л TDI-125 кВт | 2,0 л TFSI -132 кВт, 2,0 л TFSI -155 кВт | 2,0 л TDI -100 кВт, 2,0 л Т01-105кВт |
| Объем заправки | 4,8 л | ||
| МКП | 6-ступенчатая КП 0B2, полный привод | ||
| Буквенное обозначение | LRZ | LSA | LSB |
| Двигатель | 2,0 л TDI -100 кВт, 2,0 л TDI-105 кВт | 2,0л TDI-120кВт, 2,0 л TDI-125 кВт | 2,0 Л TFSI-132 кВт, 2,0 л TFSI-132 кВт, 2,0 л TFSI -155 кВт |
| Объем заправки | 4,8 л | ||
Более подробное описание см. 6-КПП 0B1.
Задняя главная передача OBD
Расположение на задней главной передаче

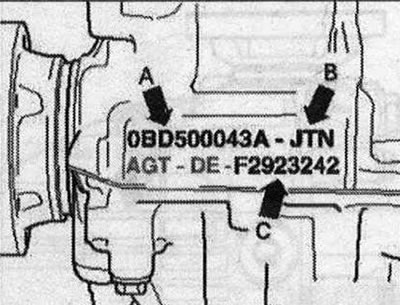

Главная передача OBD, буквенное обозначение и дата выпуска «стрелка»
- «Стрелка А». Главная передача 0BD с номером детали (пример: 0BD 500 043А)
- «Стрелка В». Буквенное обозначение "JTN"
- «Стрелка С». Конструктивные данные задней главной передачи
Пример
Другие данные можно не учитывать.
Указание: Если происходит замена главной задней передачи, то необходимо учитывать не только буквенное обозначение главной передачи, но в обязательном порядке и PR-номер, а также буквенное обозначение двигателя а/м в Электронном каталоге запчастей. Только так можно обеспечить безупречное соответствие.
