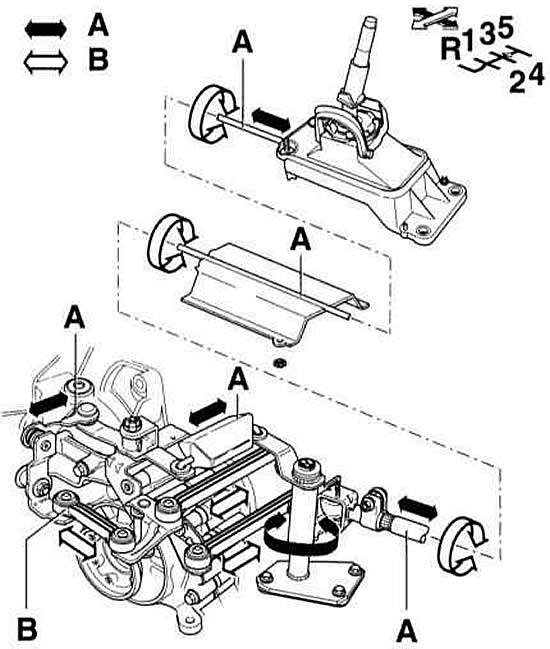

Тяговый привод переключения передач. Двигатели 1.6 л
- А - тяги переключения
- В - тяга выбора передачи
- Стрелка А переключение передачи
- Стрелка В перемещение выбора передачи

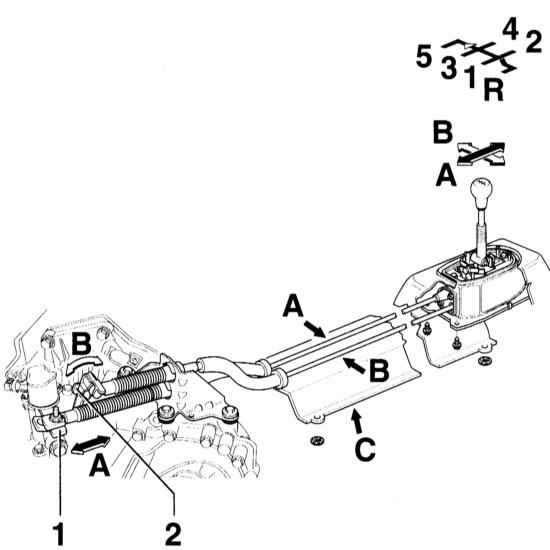

Тросовый привод переключения передач. Двигатели 1.8 л
- А - тяги переключения
- В - тяга выбора передачи
- С - теплозащитный экран системы выпуска
- Снимается перед снятием привода переключения
- 1 - рычаг переключения передач
- 2 - направляющий рычаг с захватом/тросом
- Стрелка А переключение передачи
- Стрелка В перемещение выбора передачи
При включении передачи следует делать различие между поперечным перемещением (выбор передачи) рычага переключения в нейтральное положение и собственно переключением передачи. Оба перемещения у автомобиля с двигателем 1.6 л передаются на РКПП через тяги.
У моделей с двигателями 1.8 л для передачи перемещений рычага переключений передач вместо тяг имеются два троса.
После снятия РКПП или разборки привода переключения его необходимо вновь отрегулировать.
Предупреждение: Все опоры и поверхности трения смазать смазкой AUDI G 052 142 A2.
