Спецификация ручной коробки переключения передач (Audi A3 Typ 8L)

Предупреждение: Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом

Конструкция	5-ступенчатая, все передачи вперед синхронизированы. Главная передача расположена в картере коробки передач
Тип	02А или 020
Трансмиссионное масло
Тип	Синтетическое G052 SAE 75W90 спецификации "G 50"
Объем
020 (двигатели 1.6 л)	1.9 л
02А (двигатели 1.8 л)	2.0 л
Усилия затягивания резьбовых соединений
Моменты затяжки крепежа приведены в тексте Главы и на некоторых иллюстрациях*. *Выделенные в тексте жирным шрифтом Н·моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно
Болты крепления РКПП
Двигатель к держателю	60 Нм + 90°
РКПП к держателю
Двигатели 1.6 л	60 Нм + 90°
Двигатели 1.8 л	50 Нм + 90°
Держатель РКПП к кузову	60 Нм + 90°
Опора к РКПП	50 Нм + 90°
Опора к кузову	20 Нм + 90°
Пробки
Пробки РКПП	25 Нм
Сливная пробка масла муфты сцепления HaldexН·моделей с полным приводом	15 Нм
Пробка заливного отверстия муфты сцепления HaldexН·моделей с полным приводом	30 Нм
Фланец приводного вала на РКПП
М8	40 Нм
М10	80 Нм

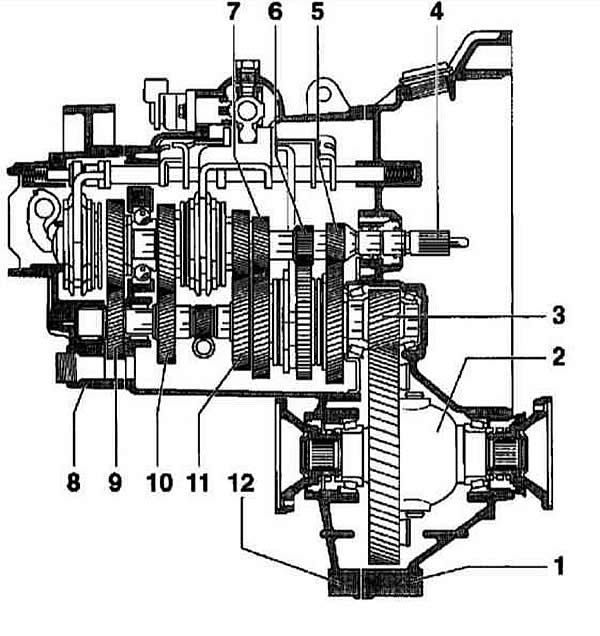

Конструкция РКПП

• 1 –- купол сцепления
• 2 –- сборка дифференциала
• 3 –- вторичный вал
• 4 –- первичный вал
• 5 –- шестерня 1-й передачи
• 6 –- шестерня задней передачи
• 7 –- шестерня 2-й передачи
• 8 –- крышка картера трансмиссии
• 9 –- шестерня 5-й передачи
• 10 –- шестерня 4-й передачи
• 11 –- шестерня 3-й передачи
• 12 –- картер трансмиссии

Коробка переключения передач

Ручная коробка переключения передач (РКПП) или автоматическая трансмиссия (АТ) могут быть сняты без снятия двигателя. Коробка снимается в случае необходимости снятия сцепления или замены или ремонта коробки. Однако ни в коем случае не рекомендуется ремонтировать коробку в домашних условиях. Поэтому здесь описывается только процесс снятия агрегата.
