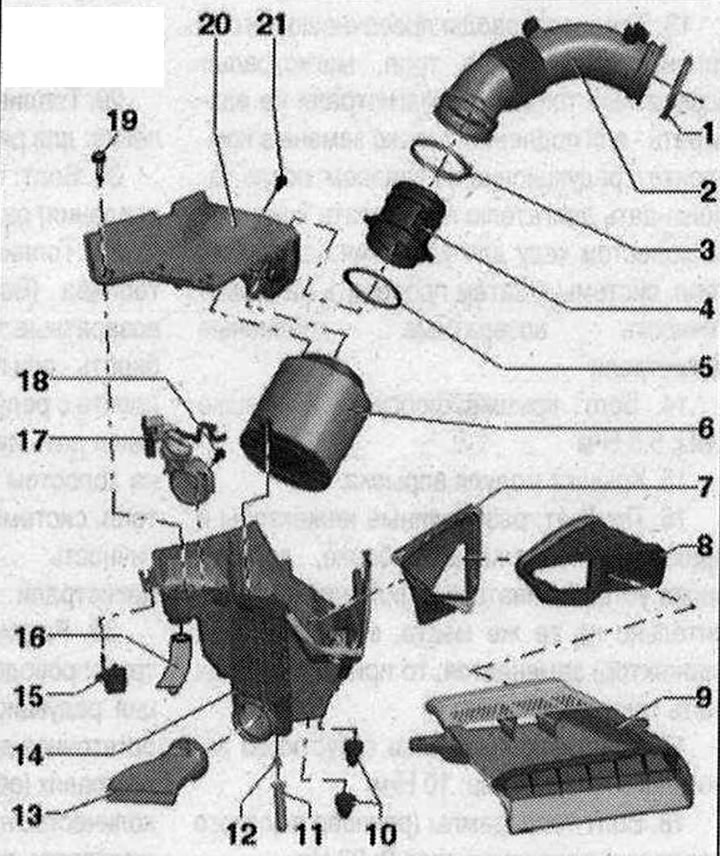

Воздушный фильтр 1. Шланговый хомут: 3,5 Н-м; 2. Шланг воздуховода: к модулю управления дроссельной заслонки -J338-; при установке обращать внимание на маркировку; предварительно установить воздуховодный шланг на модуль дроссельной заслонки -J338-, а затем на расходомер воздуха -G70-; 3. Шланговый хомут; 4. Расходомер воздуха: расходомер воздуха -G70- с датчиком температуры всасываемого воздуха -G42-; 5 Н-м; 5. Уплотн. кольцо: при повреждении заменить; 6. Вкладыш возд. фильтра: всегда использовать оригинальный вкладыш фильтра; очищать также антиснежную решетку (если установлена); 7. Воздуховод: закреплён в верхней части корпуса возд. фильтра; очистите воздуховод от загрязнений и листьев; 8. Воздуховод: очистите воздуховод от загрязнений и листьев; 9. Воздуховод: привинчен к рамке радиатора моментом 2 Н-м; очистите воздуховод от загрязнений и листьев; 10. Резиновая втулка; 11. Шланг слива воды: очистить шланг от загрязнений и листьев; 12. Направляющая шланга для стока воды; 13. Магистраль подачи подогретого воздуха (только в странах с холодным климатом): ввести магистраль подачи подогретого воздуха в воздушный фильтр до упора и провернуть ее по часовой стрелке до щелчка; 14. Нижняя часть корпуса возд. фильтра: удалить соляные отложения, грязь и листья с нижней части корпуса возд. фильтра; проверить водосток, при необходимости удалить загрязнения (это важно); 15. Крепление нижней части корпуса возд. фильтра; 16. Всасывающий шланг насоса втор, воздуха: только при установленных бензиновых двигателях; 17. Клапан байпасной заслонки возд. фильтра -N275-: с заслонкой переключения всасываемого воздуха; 18. Болт: для клапана байпасной заслонки возд. фильтра -N275-; 19. Болт; 20. Верхняя часть корпуса возд. фильтра: удалить соляные отложения, грязь и листья с верхней части корпуса возд. фильтра; 21. Болт: для крепления фильтрующего элемента возд. фильтра
