Снятие верхней части впускного коллектора (Audi Q5 Typ 8R)

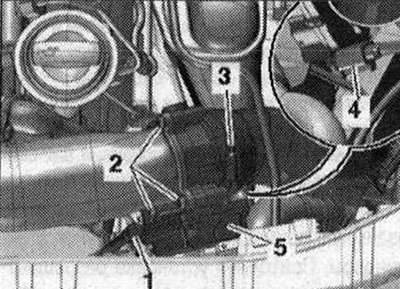

Снять кожух двигателя. Извлечь щуп для определения уровня масла «1» из направляющей трубки. Снять шланг воздуховода, ослабив для этого шланговый хомут «3». Выкрутить болт «2» и отсоединить эл. разъем «4». Снять блок управления дроссельной заслонки «J338» «поз. 5».

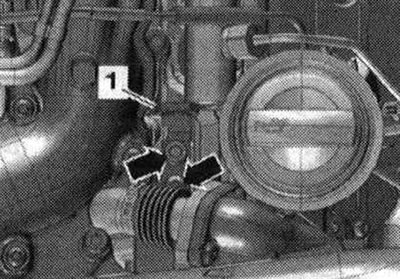

Выкрутить болты «стрелки» и снять проушину подвески двигателя «1» спереди слева.

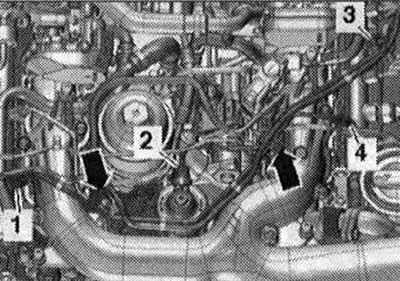

Выкрутить винты «стрелки» и снять хомуты. Открутить накидные гайки «1» и «4» и снять магистраль высокого давления. «Поз. 2,3» не учитывать.

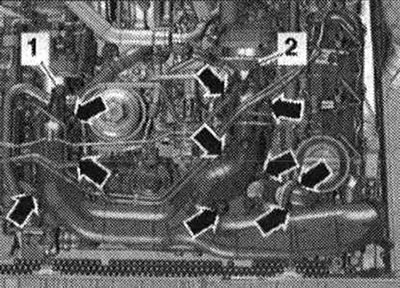

Выкрутить установочные пальцы кожуха двигателя «1» и «2». Выкрутить болты «стрелки» и снять верхнюю часть впускного коллектора.

Установка

Установка в обратном порядке. Заменить все прокладки и уплотн. кольца. Шланги и шланговые штуцеры системы наддува воздуха должны быть очищены перед монтажом от масел и смазки. Все шланговые соединения необходимо закрепить хомутами, соответствующими установленным на заводе. Для надежности крепления шлангов наддува воздуха на штуцерах следует обработать резьбовые соединения уже использованных хомутов средством для удаления ржавчины. Установить магистраль высокого давления.
