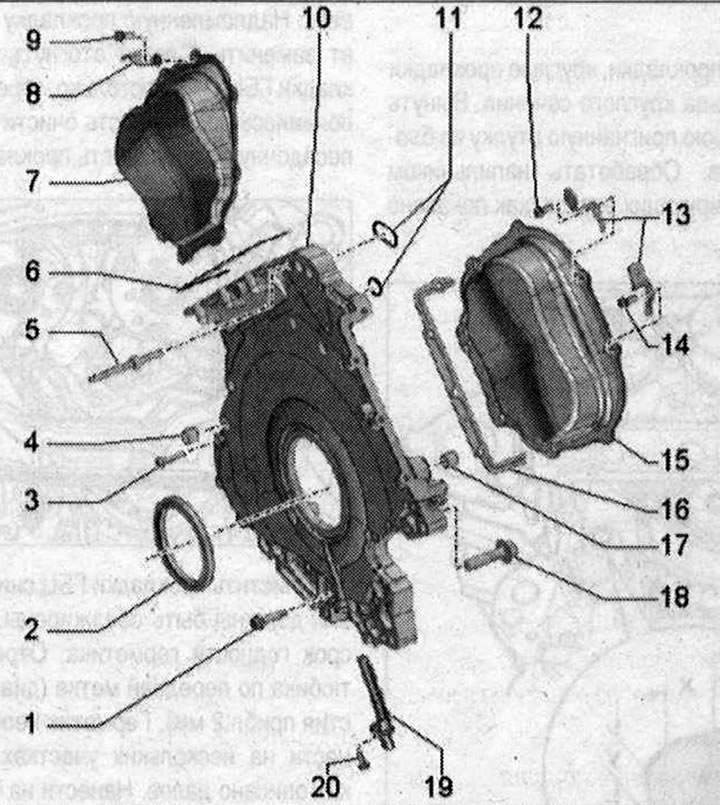

Обзор крышек приводных цепей. I 1/3/5/12/18/20. Болт; 2. Уплотнительная манжета коленчатого вала со стороны КП. Заменить; 4. Установочная втулка. 2 шт.; 6. Прокладка левой ГБЦ; 7. Левая крышка приводной цепи; 8. Держатель для связки проводов; 9/14. Болт. Заменить; 10. Нижняя крышка цепи ГРМ; 11. Прокладки. Заменить; 13. Держатель штекерных разъемов; 15. Правая крышка приводной цепи; 16. Прокладка правой головки цилиндров; 17. Установочная втулка. 2 шт.; 19. Датчик частоты вращения двигателя «G28»

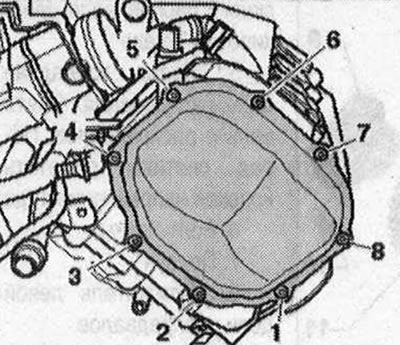

Левая крышка цепи привода. Последовательность и момент затяжки болтов
Заменить болты левой крышки цепи ГРМ. Затянуть болты в последовательности «1...8» в 2 этапа следующим образом:
- 1. Затянуть моментом 5 Н·м.
- 2. Довернуть на 90°.

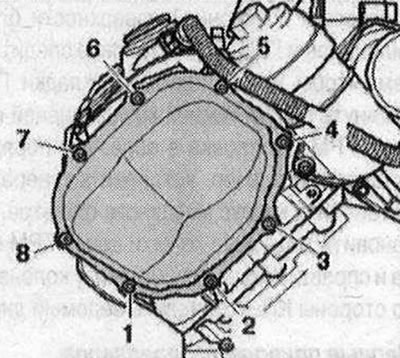

Правая крышка цепи привода. Последовательность и момент затяжки болтов
Заменить болты правой крышки цепи ГРМ. Затянуть болты в последовательности «1...8» в 2 этапа следующим образом:
- 1. Затянуть моментом. 5 Н·м.
- 2. Довернуть на 90°.

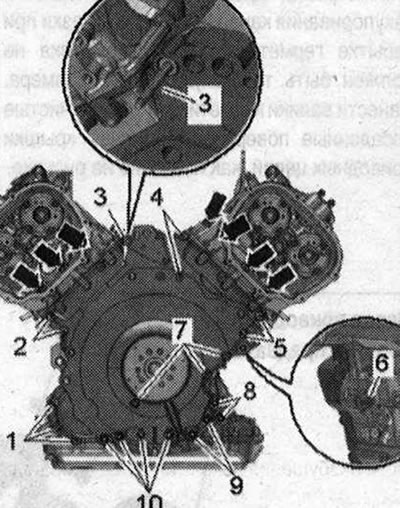

Нижняя крышка приводных цепей. Последовательность и момент затяжки болтов
Затянуть болты в 6 этапа следующим образом:
- 1. Вставить болты «стрелки» и предварительно затянуть с моментом 5 Н·м.
- 2. Затянуть болты «1...10» крест на крест моментом 9 Н·м.
- 3. Затянуть болты «стрелки» моментом 9 Н·м.
- 4. Болты «8,9,10» затянуть моментом 22 Н·м.
- 5. Затянуть болт «3» моментом 16 Н·м.
- 6. Затянуть болт «6» моментом 70 Н·м.
