Снятие блока управления электронного стояночного и ручного тормоза J540 (Audi Q5 Typ 8R)

Отогнуть боковую обшивку в багажнике сзади справа. В зависимости от модели а/м установлен блок управления системы распознавания прицепа. Перед снятием блока управления эл. стояночного тормоза следует снять блок управления системы распознавания прицепа вместе с кронштейном. Отвернуть гайки.

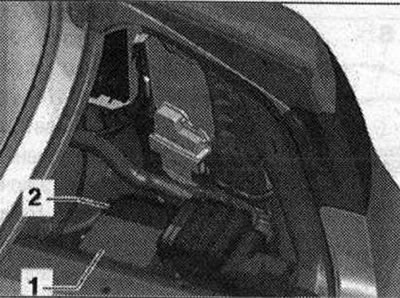

Передвинуть фиксатор штекерного разъема «2» вперед. Снять блок управления эл. стояночного тормоза «1» вместе со штекером.



Отсоединить штекерный разъем блока управления. Вынуть блок управления из а/м.

Установка

Подсоединить штекерный разъем «2» блока управления. Привести фиксатор на штекере в нижнее положение и застопорить его. Вставить блок управления. Затянуть гайки (9 Н·м). Установить (при наличии) блок управления системы распознавания прицепа вместе с кронштейном. Кронштейн 3 Н·м. Если проводится замена блока управления эл. стояночного тормоза, то выбрать в "Ведомом поиске неисправностей" функцию "Замена" соответствующего блока управления. Использовать диагн. комплекс «VAS 5051В» или 5052.
