Указание. Устанавливать весь ремонтный комплект при выполнении ремонтных работ. На торм. цилиндр, поршень и уплотнения нанести тонкий слой монтажной пасты -G 052 150 А2-

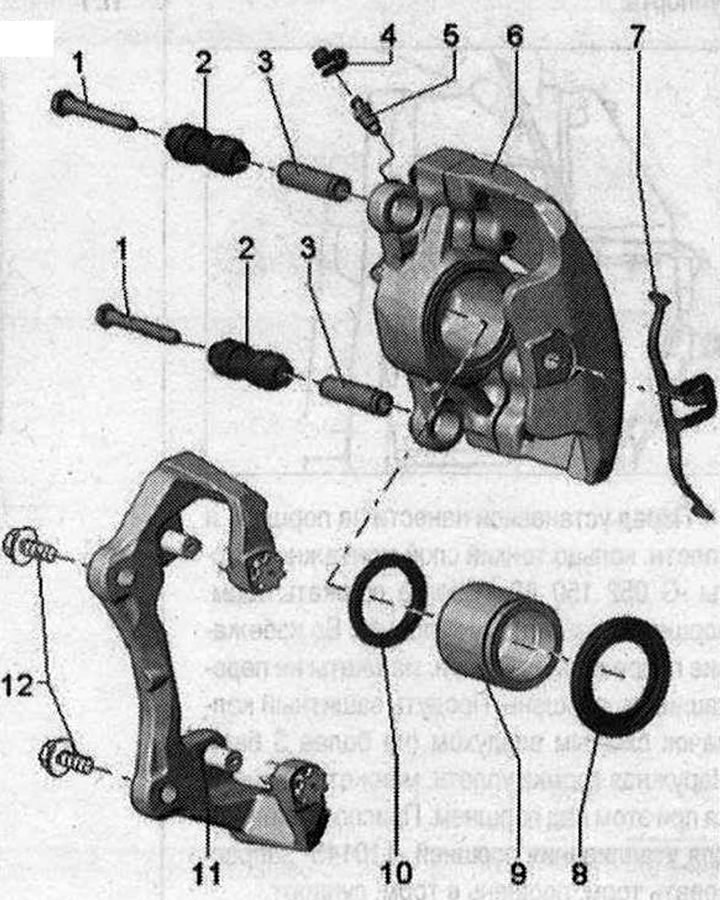

I 1. Болт. 30 Н-м; 2. Защитный колпачок. Вставить в торм.суппорт; 3. Направляющие пальцы. Провести через манжету; 4. Защитный колпачок. Установить на прокачной штуцер; 5. Прокачной штуцер. Перед вворачиванием нанести тонкий слой монтажной пасты -G 052150 А2-. 15 Н-м; 6. Корпус торм. суппорта; 7. Крепежная пружина. Учитывать монтажное положение; 8. Защитный колпачок. Не повредить поршень при установке. Смазать монтажной пастой -G 052 150 А2-; 9. Поршень. Предварительно нанести на поршень тонкий слой монтажной пасты -G 052 150 А2-. Диаметр 57 мм; 10. Манжетное уплотнение. Смазать монтажной пастой -G 052 150 А2-; 11. Суппорт торм. механизма. Запрещается ослаблять болты (4 шт.) крепления торм. колодок на кронштейне тормоза; 12. Болт. 196 H-м
