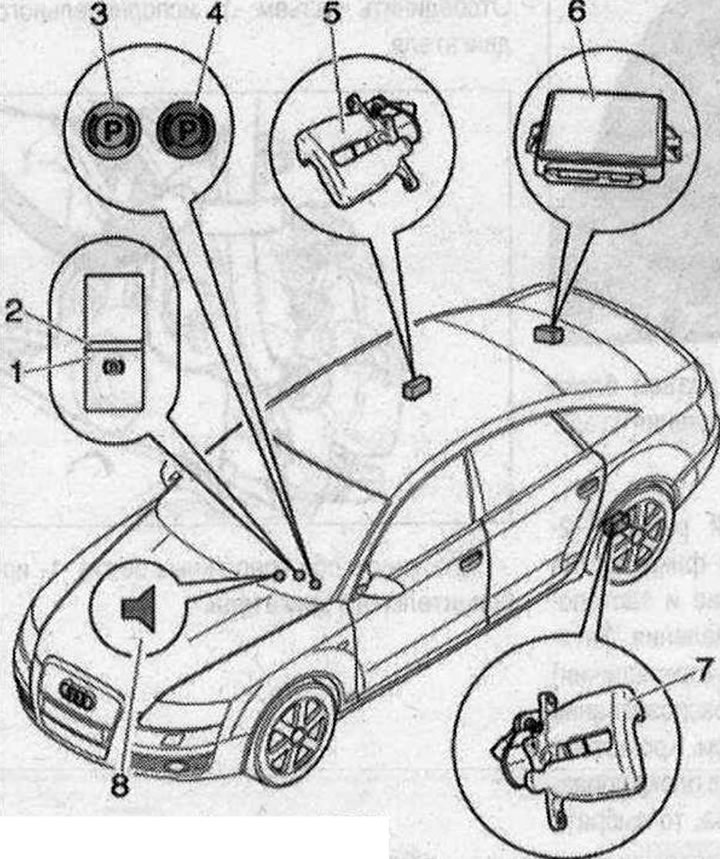

Эл. стояночный тормоз (ЕРВ) 1. Выключатель стояночного тормоза -F321-. Выключатель горит длительное время, чтобы его было легче найти в темноте. Нажатие на себя - закрытие "затянуть ручной тормоз". Нажатие кнопки открывание, необходимо нажатие ножного тормоза. Место расположения: на центральной консоли; 2. Светодиод (Light -Emitting-Diode). Место установки: в выключателе стояночного тормоза. Горит при включенном стояночном тормозе. Дополнительная индикация за счет контрольной лампы в комбинации приборов. При динамическом замедлении свыше 7 км/ч линейный индикатор выключателя загорается красным цветом. Дополнительно раздается звуковой сигнал; 3. Лампа неисправности системы ЕРВ (желтая). При нарушении функционирования стояночного тормоза на дисплее комбинации приборов дополнительно появляется символ желтого цвета и предупреждение водителю: Стояночный тормоз!; 4. Контрольная лампа электромеханического стояночного тормоза. Лампа горит красным цветом: индикация при достижении силы прижатия колодки. При включенном стояночном тормозе и включенном зажигании горит контрольная лампа. После выключения зажигания контрольная лампа горит еще прибл. 20 секунд. Если стояночный тормоз включен при выключенном зажигании, контрольная лампа загорается прибл. на 20 секунд. Контрольная лампочка гаснет при выключенном стояночном тормозе. Лампа мигает красным цветом: если после включения стояночного тормоза контрольная лампа горит красным цветом, то это может означать следующее: тормозная сила стояночного тормоза недостаточна для того, чтобы зафиксировать а/м от скатывания; слишком высокая температура тормоза. Если контрольная лампа мигает красным цветом, то а/м следует зафиксировать от скатывания другим способом. Лампа горит зеленым цветом, контрольная лампа при включенном ассистенте трогания на подъеме (АНА). Дополнительно желтая лампа: при нарушении функционирования стояночного тормоза на дисплее комбинации приборов дополнительно появляется символ желтого цвета и предупреждение водителю: Стояночный тормоз!; 5, Исполн. серводвигатель эл. стояночного тормоза с правым тормозным суппортом; 6. Б/у эл. стояночного и ручного тормоза -J540-. Место установки: за обивкой боковины сзади справа. 9 Н·м; 7. Исполн. серводвигатель эл. стояночного тормоза с левым тормозным суппортом; 8. Звуковой сигнал. Предупреждение при приведении в действие во время движения со скоростью более 7 км/ч.
