Оглавление: Снятие передней боковой Airbag с… ↓ Монтаж ↓

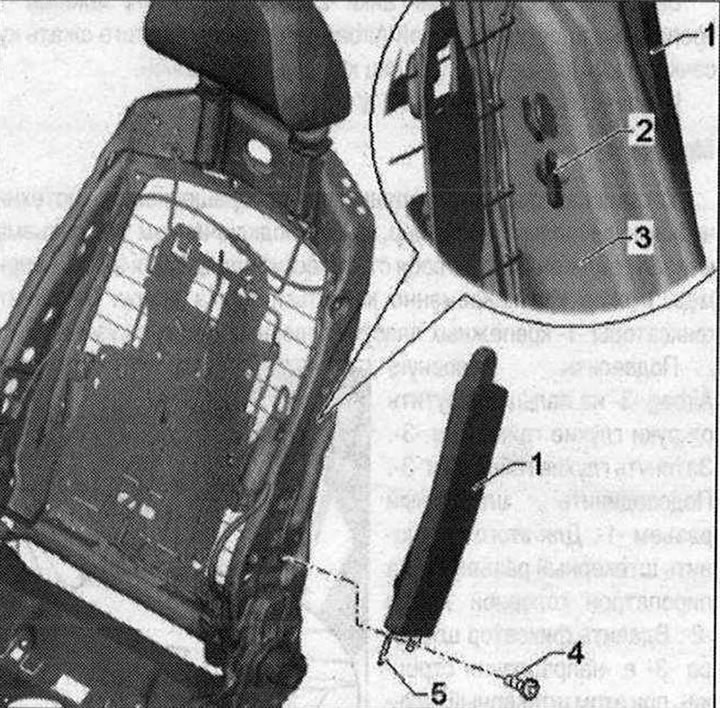

1. Боковая Airbag, передняя со стороны водителя: с пиропатроном боковой Airbag водителя «N199» со стороны переднего пассажира: с пиропатроном боковой Airbag переднего пассажира «N₂00» Вставить сверху в тканевый карман на обивке спинки (карман не показан). Карман пришит к обивке; 2. Съемник крепления боковой Airbag к каркасу спинки сиденья; 3. Рама спинки; 4. Болт. 10 Н·м. Заменять после каждого снятия. Резьбовое отверстие для болта следует очищать, например, с помощью метчика; 5. Жгут проводов, идущий от пиропатрона боковой Airbag со стороны водителя «N199» или пиропатрона боковой Airbag со стороны переднего пассажира «N₂00» к штекерной колодкеСнятие передней боковой Airbag с пиропатроном «N199» или «N₂00»

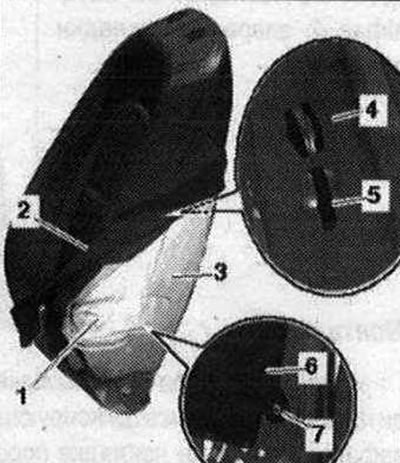

Снять переднее сиденье. Закрепить переднее сиденье в держателе для ремонта сидений «VAS 6136». Снять спинку переднего сиденья. Снять обивку спинки переднего сиденья настолько, чтобы был доступен болт «7» боковой Airbag, для этого обивку «2» с подушкой «3» осторожно насколько возможно потянуть вперед.
Выкрутить болт «7». Извлечь боковую Airbag «6» съемником «5» из рамы спинки «4» и положить во пришитый к обивке карман «1». Снять обивку с подушкой со спинки и извлечь боковую Airbag.
Монтаж
Установка в обратном порядке, при этом учитывать, что эл. разъемы нужно вставлять до упора со слышимой фиксацией. Резьбовое отверстие для болта «7» прочищать, например, с помощью резьбового резца. Заменять болт после каждого снятия. Подсоединить кабель массы АКБ при включенном зажигании.
