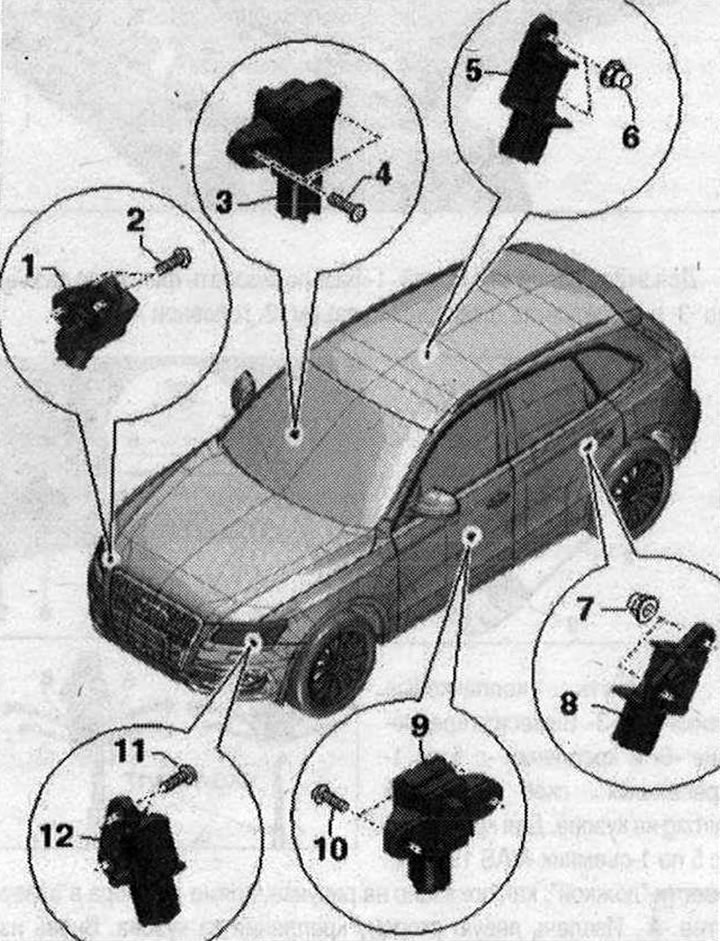

Детали и узлы датчиков удара для Airbag 1. Датчик удара фронтальной подушки переднего пассажира «G284». Место установки:' на кронштейне корпуса фар3. Датчик удара боковой Airbag со стороны переднего пассажира «G180». Место установки: в двери. Меры предосторожности при работе с датчиками удара (датчики давления) передней боковой Airbag; 4/10. Болт. 2 шт. 5 Н·м; 5. Датчик удара задней боковой Airbag со стороны переднего пассажира «G257». Место установки: на колесной нише изнутри за накладкой порога; 8. Датчик удара задней боковой Airbag со стороны водителя «G256». Место установки: на колесной нише изнутри за накладкой порога; 9. Датчик удара боковой Airbag со стороны водителя «G179». Место установки: в двери. Меры предосторожности при работе с датчиками удара (датчики давления) передней боковой Airbag; 12. Датчик удара фронтальной подушки водителя «G283». Место установки: на кронштейне корпуса фар

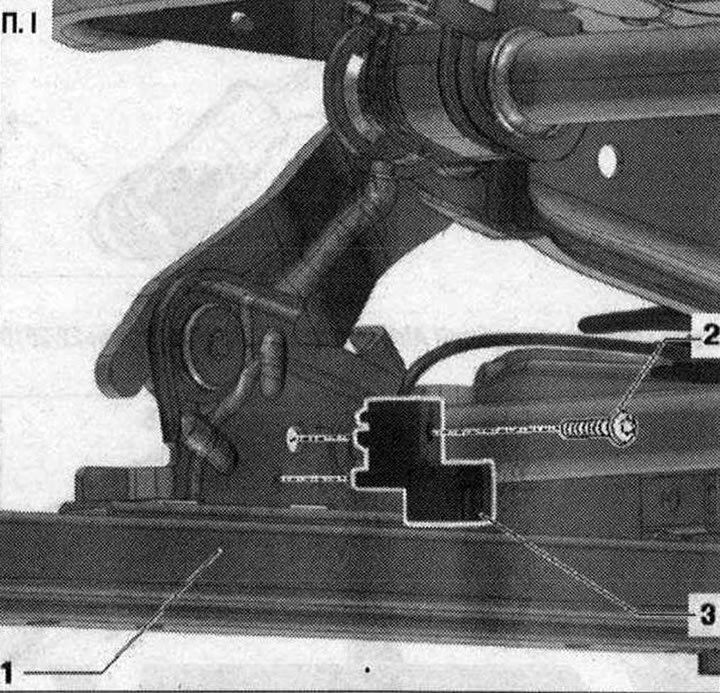

Детали и узлы датчика положения сиденья
Датчик положения сиденья одинаков на всех вариантах сиденья.
I 1. Нижний каркас углубления; 2. Болт. 1,3 Н·м; 3. Датчик положения сиденья со стороны водителя с датчиком положения сиденья водителя «G553». Со стороны переднего пассажира с датчиком положения сиденья переднего пассажира «G554»
