Снятие Airbag с пиропатроном на стороне переднего пассажира «N131» и «N132»

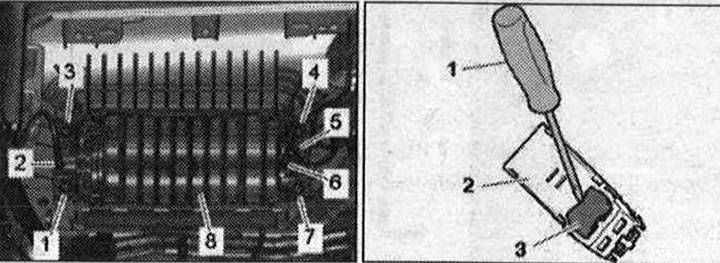

Включить зажигание. Отсоединять кабель массы АКБ при включенном зажигании. Снять перчаточный ящик. Отсоединить провод массы «5». Отсоединить штекерные разъемы «2» пиропатрона 2 Airbag переднего пассажира «N132» и «6» пиропатрона 1 Airbag переднего пассажира «N131».
Для этого маленькой отверткой «1» разблокировать фиксатор штекерного разъема «3» и отсоединить штекерный разъем «2» модуля Airbag.
Отвернуть гайки «1, 3, 4, 7». Извлечь модуль Airbag переднего пассажира «8» по направлению вниз.
Монтаж
Установка в обратном порядке, при этом учитывать, что эл. разъемы нужно вставлять до упора со слышимой фиксацией. Учесть, что провода не должны быть зажаты. Заменить после срабатывания Airbag переднюю панель. Подсоединить кабель массы АКБ при включенном зажигании.
