Газораспределительный ремень (Audi A6 C4)

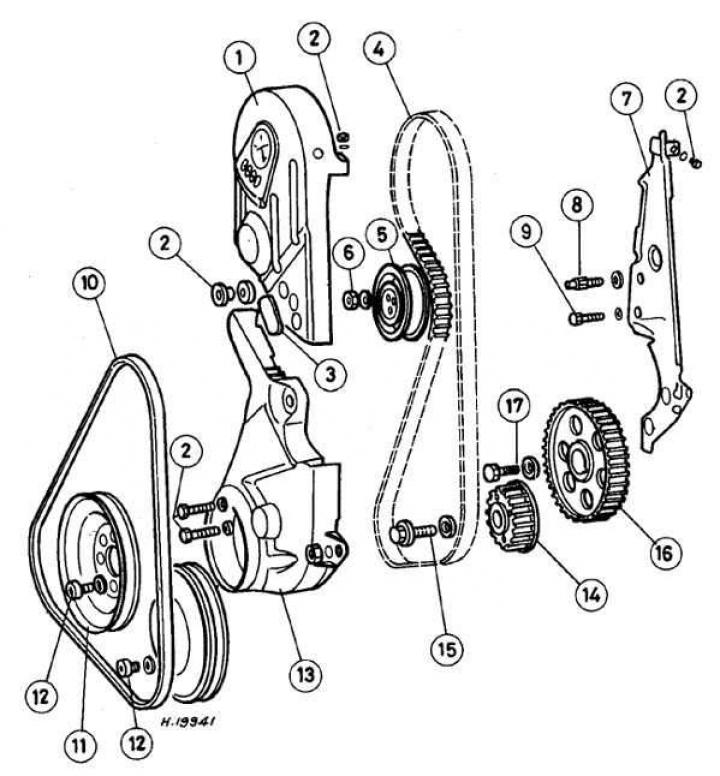

Газораспределительный ремень (AAE, ACE, ABK, AAD)

• 1. Верхняя крышка ремня
• 2. Гайка
• 3. Заглушка
• 4. Газораспределительный ремень
• 5. Натяжитель
• 6. Гайка
• 7. Задняя крышка ремня
• 8. Штифт
• 9. Болт
• 10. Приводной ремень
• 11. Шкив
• 12. Болт
• 13. Нижняя крышка газораспределительного ремня
• 14. Звездочка коленчатого вала
• 15. Болт
• 16. Звездочка промежуточного вала
• 17. Болт

Снятие

1. Отсоедините провод минусовой клеммы аккумулятора.

2. Поднимите и закрепите переднюю часть автомобиля.

3. Снимите радиатор и ремни генератора, насоса гидроусилителя руля и компрессора кондиционера.

4. Снимите нижний щиток двигателя и его верхнюю крышку.



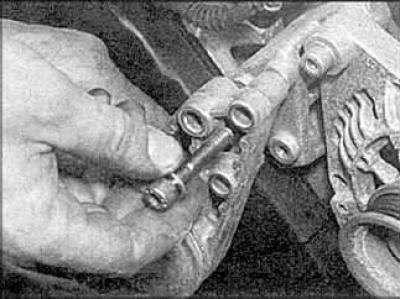

5. При необходимости генератор, насос гидроусилителя и компрессор можно снять, не отсоединяя от них шланги. Снимите натяжитель приводного ремня.



6. Снимите шкив водяного насоса.

7. Скрутите гайку и достаньте болт, крепящий нижнюю крышку ремня к водяному насосу.



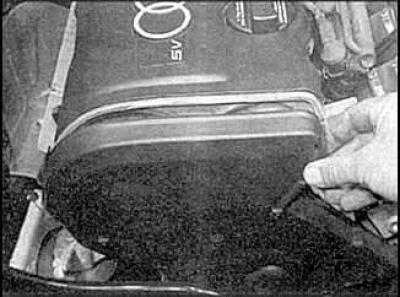

8. Отсоедините верхнюю крышку ремня.

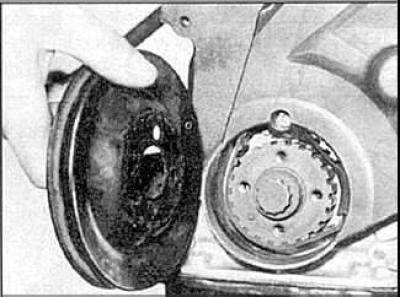

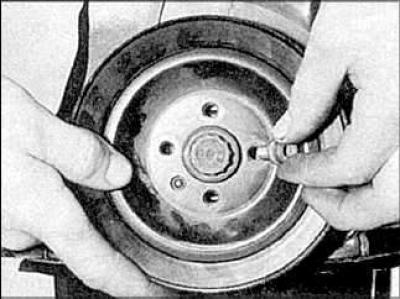

9. Отметьте установочное положение шкива и звездочки коленчатого вала и снимите шкив.



10. Снимите нижнюю крышку ремня.





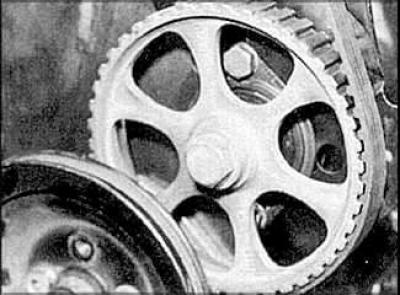

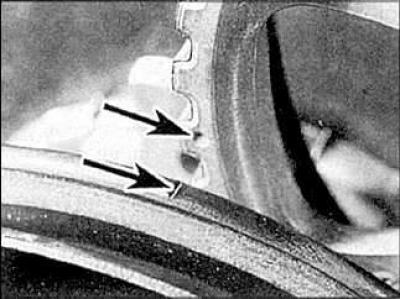

11. Поверните коленчатый вал по часовой стрелке и совместите метку звездочки распределительного вала с верхней частью головки цилиндров. В двигателях иного типа (не ADR) совместите метку на шкиве коленчатого вала с меткой на звездочке промежуточного вала

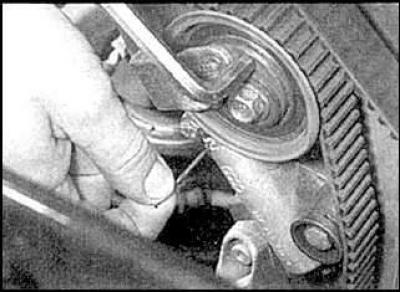

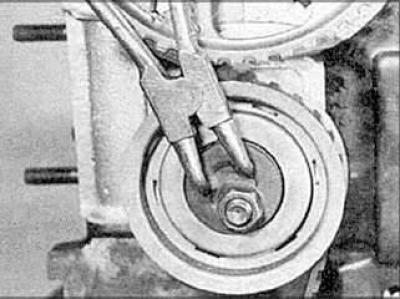

12. В двигателях ADR поверните шкив натяжителя против часовой стрелки и вставьте штырь в отверстие, расположенное в верхней части натяжителя.

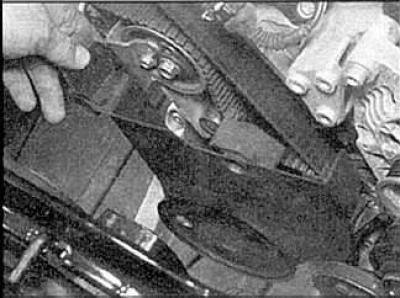

13. В двигателях AAE, ABK, AAD ослабьте болт и поверните ступицу натяжителя по часовой стрелке, чтобы ослабить давление на ремень.

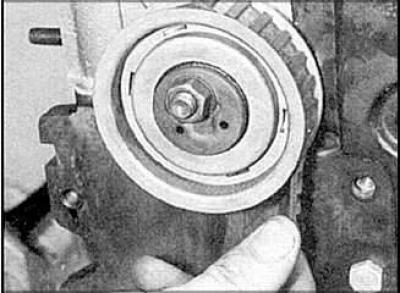

14. В двигателях АСЕ вставьте два штыря в отверстия ступицы, чтобы зафиксировать ее и вывинтите гайку, чтобы ослабить натяжение ремня.

15. Снимите газораспределительный ремень.

Проверка



Осмотрите ремень на наличие загрязнения смазкой или маслом, а также на наличие износа или повреждений. При необходимости замените ремень.

Установка

1. Совместите синхронизационные метки.





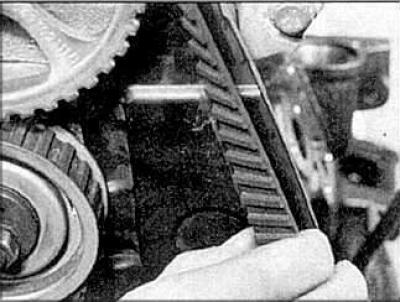

2. Наденьте ремень.

3. В двигателях ARD поверните шкив натяжителя против часовой стрелки и достаньте штырь, чтобы шкив натянул ремень.



4. В двигателях AAE, ABK, AAD поверните натяжитель против часовой стрелки, чтобы натянуть ремень.

Предупреждение: Ремень должен перекручиваться не более, чем на 90°.

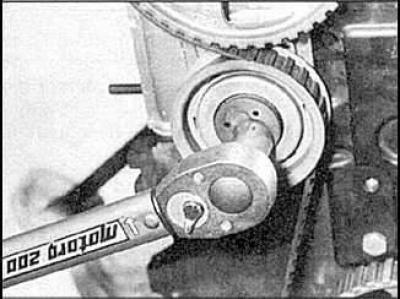

5. Затяните гайку натяжителя.

6. В двигателях ACE поверните ступицу против часовой стрелки, чтобы натянуть ремень, а затем поверните ступицу по часовой стрелке, чтобы совместить указатели на ступице. Затяните гайку до требуемого момента затяжки.

7. Поверните коленчатый вал на два оборота по часовой стрелке и совместите синхронизационные метки.

8. Установите нижнюю крышку ремня.



9. Установите амортизатор и затяните болты.



10. Установите оставшиеся детали и опустите автомобиль.
