Снятие
1. Снимите газораспределительный ремень.
Натяжитель

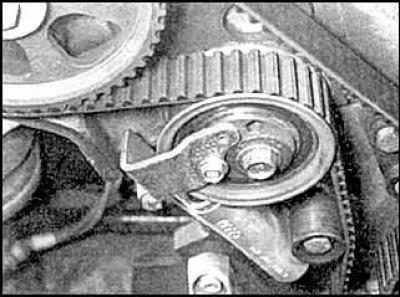

2. Поверните шкив натяжителя против часовой стрелки и вставьте штырь в отверстие, расположенное в его верхней части. Вывинтите болт из ступицы. Вывинтите крепежные болты натяжителя.
3. В двигателях AAE, ABK, AAD вывинтите болт и отсоедините натяжитель от передней части двигателя, скрутите гайку и отсоедините шкив натяжителя.
4. В двигателях АСЕ вывинтите гайку и отсоедините ступицу в передней части двигателя.
Звездочка распределительного вала

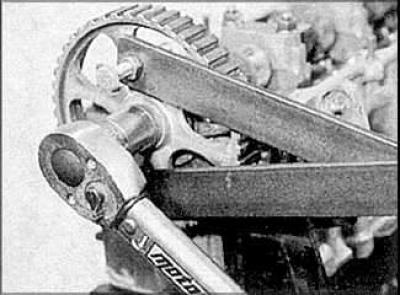

5. Застопорите звездочку и вывинтите болт.

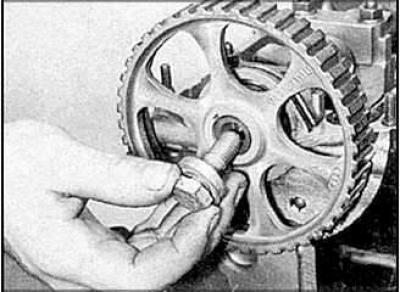

6. Достаньте болт.

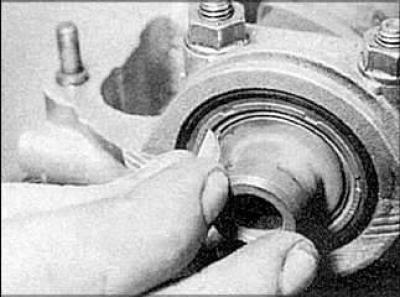

7. Достаньте сегментную шпонку.
Звездочка промежуточного вала
8. Вывинтите болт звездочки и снимите ее.
Звездочка коленчатого вала

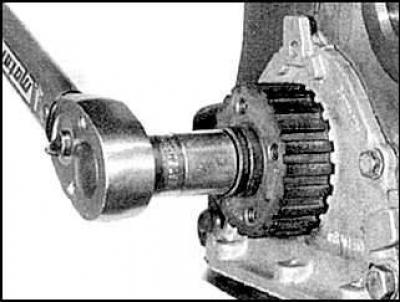

9. Вывинтите болт звездочки, предварительно застопорив вал, и снимите звездочку.
Проверка
1. Почистите звездочки и проверьте их на наличие износа и повреждений.
2. Проверьте натяжитель на наличие износа и повреждений.
Установка
Звездочка коленчатого вала
1. Наденьте звездочку на вал и затяните болт.
2. Установите газораспределительный ремень.
Звездочка промежуточного вала
3. Вставьте шпонку в вал, наденьте звездочку и затяните болт.
4. Наденьте на звездочку ремень.
Звездочка распределительного вала
5. Вставьте шпонку, наденьте звездочку, шайбу и затяните болт.
6. Наденьте на звездочку ремень.
Натяжитель
7. Установите натяжитель.
