- Накидной ключ для отворачивания штуцера удаления воздуха.
- Прозрачный пластмассовый шланг внутренним диаметром 6 мм и емкость для сбора тормозной жидкости.
Предупреждение: Бывшую в употреблении тормозную жидкость повторно не применяйте.
Предупреждение: Соблюдайте меры предосторожности при работе с тормозной жидкостью, при этом обратитесь к подразделу Тормозная жидкость.
Тормозная жидкость через поры тормозных шлангов и вентиляционное отверстие резервуара впитывает влагу. Вследствие этого в процессе эксплуатации снижается температура кипения жидкости. При большой нагрузке на тормоза это может приводить даже к парообразованию, что снижает эффективность действия тормозов.
Тормозная жидкость должна каждые 2 года, желательно весной, заменяться на новую. При частом движении в горной местности, жидкость необходимо заменять чаще.
На СТО воздух из тормозной системы, как правило, удаляется на специальном устройстве. Однако это можно делать и без применения указанного устройства. При этом тормозная система прокачивается тормозной педалью. Для этого требуется участие ассистента.
Предупреждение: Если в процессе удаления воздуха из тормозной системы уровень жидкости резко снижается, то происходит подсос воздуха, попадающего в насос ABS. В этом случае удаление воздуха необходимо произвести на СТО с применением специального устройства. При замене какого–либо тормозного шланга воздух из системы также необходимо удалить на СТО. Пока это не сделано, пользоваться автомобилем нельзя.
Последовательность удаления воздуха:
1. Суппорт задний правый
2. Cуппорт задний левый
3. Суппорт передний правый
4. Cуппорт передний левый
Порядок выполнения
1. Маркируйте фломастером уровень тормозной жидкости на резервуаре. После замены жидкости восстановите прежний уровень. Таким образом, будет исключено переполнение системы жидкостью при замене тормозных колодок.
2. Отверните пробку резервуара тормозной жидкости.
Предупреждение: Не представляется возможным отсосать тормозную жидкость из резервуара с помощью одной бутылки, так как в заливном патрубке находится жестко вмонтированная сетка.
3. Автомобили с РКПП: Так как привод сцепления работает на тормозной жидкости, удалите воздух из привода сцепления, при этом обратитесь к подразделу Удаление воздуха из гидросистемы привода сцепления.
Предупреждение: При удалении воздуха из рабочего цилиндра привода сцепления должно быть выкачано не менее 100 см³ (0.1 л) тормозной жидкости, чтобы заменить жидкость на новую.
4. Заполните резервуар новой тормозной жидкостью до отметки MAX.

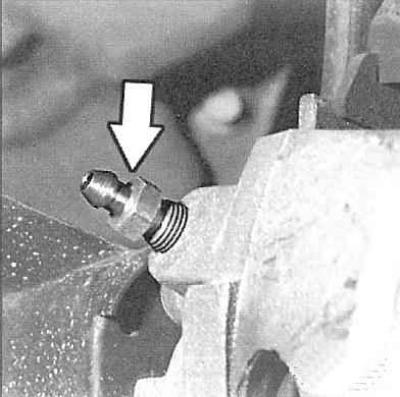

5. Осторожно откройте штуцеры для удаления воздуха, не отворачивая их. Рекомендуется штуцеры за 2 часа до удаления воздуха опрыскать средством для удаления ржавчины. Если штуцеры не отворачиваются, рекомендуется эту операцию выполнить на СТО.
6. Наденьте на штуцер правого заднего суппорта чистый прозрачный шланг и подставьте соответствующую емкость. Для возможности доступа к штуцеру необходимо или снять колесо или поднять автомобиль или установить его над смотровой ямой.
7. Установите РКПП в нейтральное положение, затяните стояночный тормоз. Запустите двигатель и дайте ему поработать на холостых оборотах.

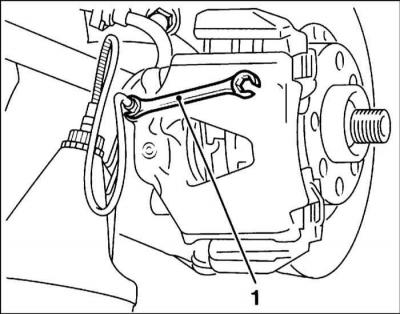

8. Попросите ассистента несколько раз нажать на педаль тормоза, создав давление в системе. Удерживайте педаль нажатой. Накидным ключом 1 откройте штуцер для удаления воздуха на правом заднем суппорте. Закройте штуцер, когда педаль упрется в пол. Снимите ногу с педали.

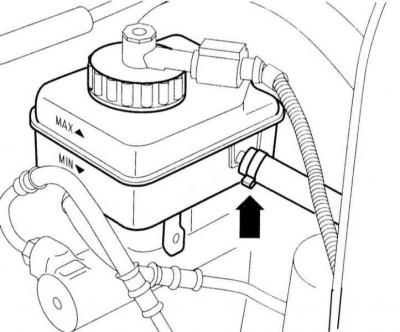

9. Автомобили с РКПП: При работающем двигателе тормозную жидкость выкачивайте до тех пор, пока она в резервуаре не достигнет уровня присоединительного патрубка привода сцепления (стрелка). Не допускайте большого снижения уровня жидкости, иначе через резервуар в систему может попасть воздух. Обязательно доливайте в систему только новую жидкость.
10. Закройте штуцер.
11. Автомобили с РКПП: Так как привод сцепления работает на тормозной жидкости, удалите из привода воздух, при этом обратитесь к подразделу Удаление воздуха из гидросистемы привода сцепления.
Предупреждение: Для замены тормозной жидкости в приводе сцепления из гидроцилиндра привода необходимо откачать не менее 100 см³ (0.1 л).
12. Заполните резервуар новой тормозной жидкостью до отметки MAX.
13. Откачайте старую тормозную жидкость из других суппортов в последовательности – задний правый, задний левый, передний правый, передний левый.
Предупреждение: Стекающая тормозная жидкость должна быть чистой и не содержать пузырьков воздуха. Из каждого суппорта должно быть откачано около 250 см³ жидкости.
14. Нажмите тормозную педаль и проверьте свободный ход. Он не должен превышать 1/3 хода педали.
15. Залейте тормозную жидкость в резервуар до ранее существовавшего уровня.
16. Наверните на резервуар пробку.
Внимание, проведите проверку надежности:
- Закреплены ли тормозные трубопроводы и шланги?
- Находятся ли тормозные шланги в держателях?
- Затянуты ли штуцеры удаления воздуха?
- Залито ли в систему достаточное количество жидкости?
17. На работающем двигателе проверьте герметичность системы. Для этого около 10 раз нажмите на педаль тормоза с усилием 200 – 300 Н (соответствует 20 – 30 кг). Педаль тормоза не должна уходить назад. Проверьте на герметичность все соединения.
18. В заключение проверьте действие тормозов на дороге с неинтенсивным движением транспорта. Для этого необходимо сделать не менее одного сильного торможения, проверив действие ABS (признаком работы ABS является пульсация педали тормоза при торможении).
Предупреждение: Следите за идущим вслед Вашего автомобиля транспортом. Эффект действия ABS лучше всего проявляется на дороге без покрытия.
Предупреждение: Не следует выливать тормозную жидкость вместе с бытовыми отходами или куда–либо в другое место. Местные органы власти должны информировать о пунктах приема тормозной жидкости.
