Замена топливного фильтра дизельного двигателя (Audi A3 Typ 8L)

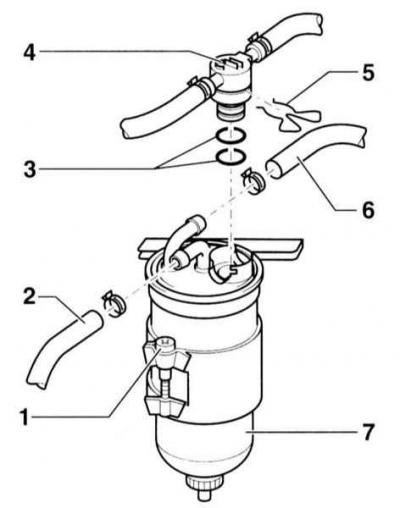

Топливный фильтр

• 1 хомут
• 2 топливный шланг от бензобака
• 3 уплотнительное кольцо
• 4 регулировочный клапан с топливными шлангами
• 5 зажим
• 6 топливный шланг к топливному насосу высокого давления
• 7 топливный фильтр

Для проведения работы Вам понадобятся:

• Топливный фильтр дизельного двигателя.
• Уплотнительные кольца регулировочного клапана.

Для сбора включений воды необходима соответствующая емкость.

Предупреждение: Вытекающее дизельное топливо должно быть немедленно удалено ветошью, особенно с резиновых деталей (шлангов охлаждающей жидкости), которые, в противном случае, будут повреждены.

Предупреждение: Ни в коем случае не выбрасывайте отработанное масло и не выливайте его вместе с бытовыми отходами. Местные органы власти должны информировать о месте нахождения пунктов приема отработанного масла.

Снятие

1. Очистите с внешней стороны топливные шланги «2» и «6». Разрежьте бокорезами хомуты и снимите шланги с фильтра.

2. Снимите сбоку зажим –5–.

3. Снимите вверх регулировочный клапан –4– с присоединенными к нему топливными шлангами.


4. Ослабьте винт крепления хомута –1– на держателе и выньте фильтр –7– из держателя.

5. Заполните новый фильтр чистым дизельным топливом. Таким образом, двигатель быстрее запустится.

6. Вставьте фильтр в держатель и затяните хомут винтом –1–.

7. Замените уплотнительное кольцо –3–, смочив его слегка дизельным топливом перед установкой.

8. Вставьте регулировочный клапан и закрепите зажимом –5–.

9. Наденьте топливные шланги «2» и –6– и закрепите их хомутами.

Предупреждение: При этом не перепутайте вход и выход. Стрелка на топливном фильтре показывает в направлении входа топлива в фильтр.

10. Запустите двигатель. Воздух из топливной системы выходит самостоятельно после запуска двигателя. После многократного нажатия на педаль газа топливо должно проходить через прозрачный шланг к топливному насосу высокого давления без пузырьков воздуха.

11. Визуально проверьте топливную систему на герметичность, в частности, в местах присоединения топливного фильтра.
