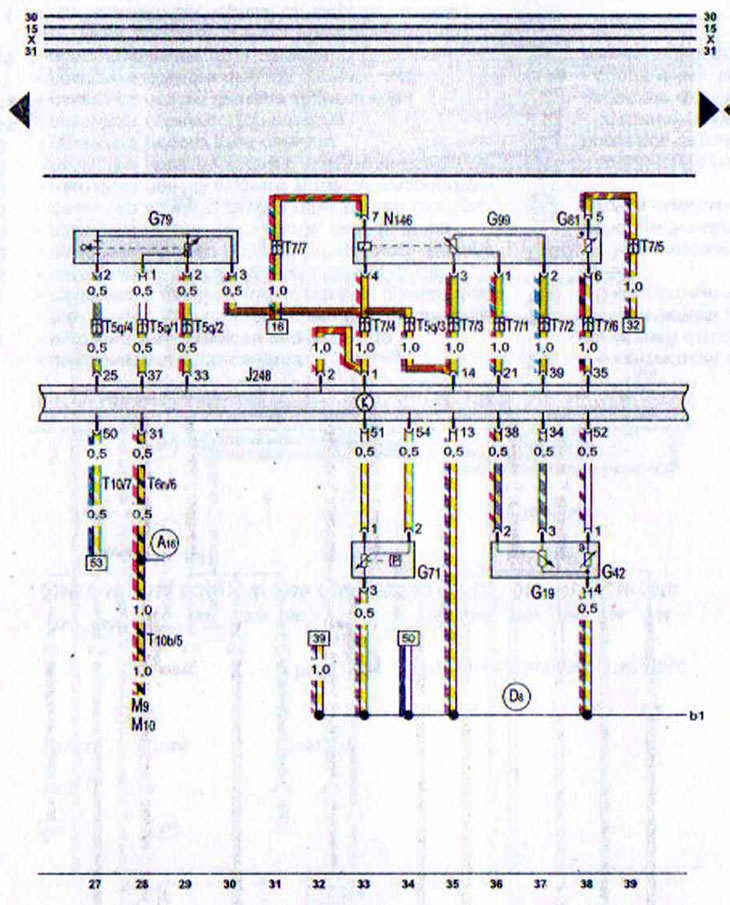

Электросхема блока управления системой питания дизельного двигателя, датчика педали акселератора и другое (Audi 80 Б4)

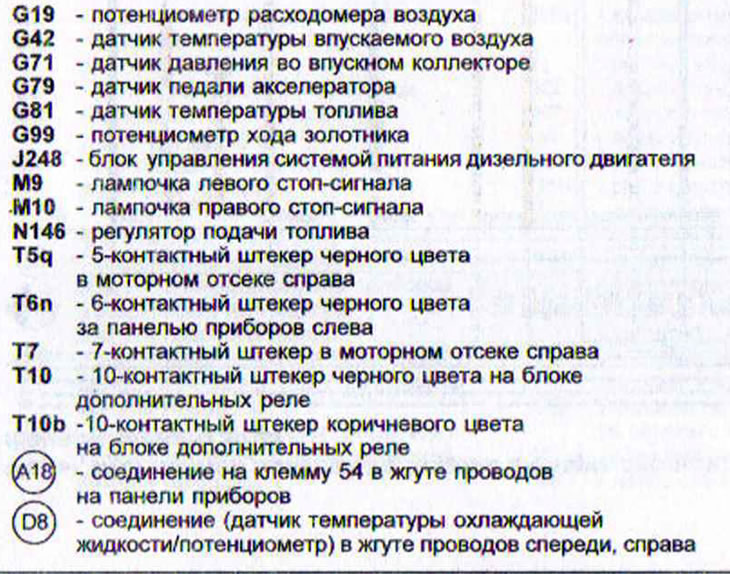

Блок управления системой питания дизельного двигателя, датчик педали акселератора, датчик давления во впускном коллекторе, расходометр воздуха (AUDI 80 с дизельным двигателем TDI объёмом мощностью 66 кВт)
