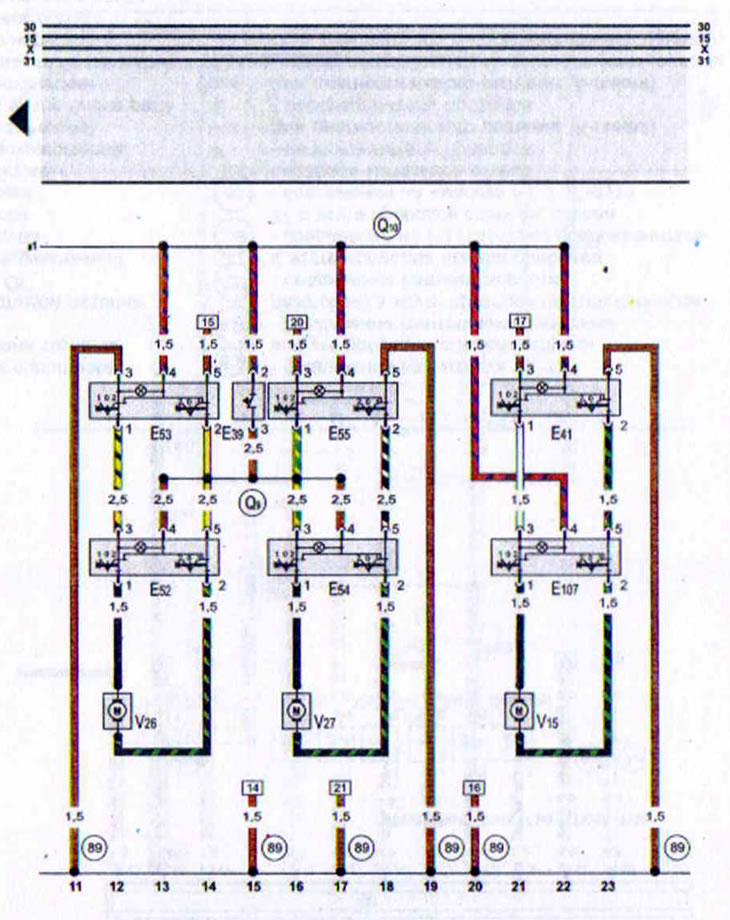

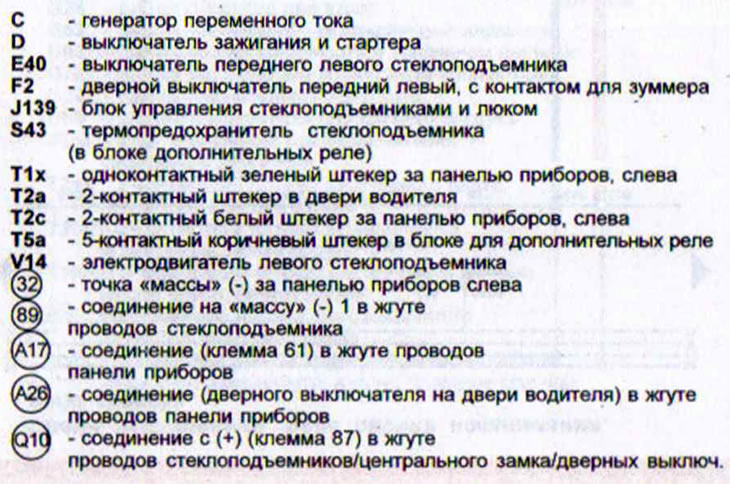

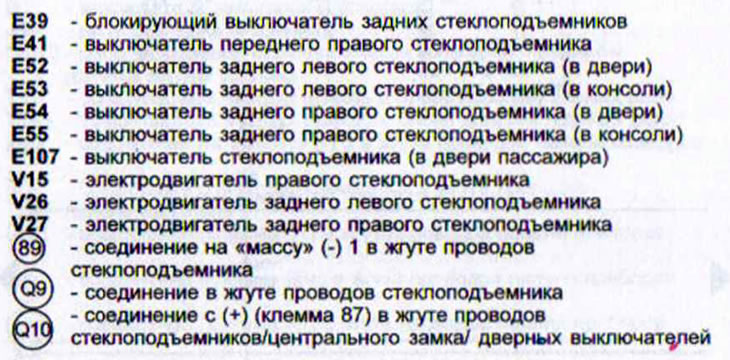

Электросхема электрических стеклоподъемников (Audi 80 Б4)

Электрические стеклоподъемники (Дополнительная комплектация для AUDI 80 с бензиновыми двигателями)

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
