Электросхема фар, стояночного освещения, задних фонарей, стоп-сигнала
(Audi 80 Б4)
Главная
Ауди 80
Б4
(1991-1996)
Электрооборудование
Электрические схемы
0

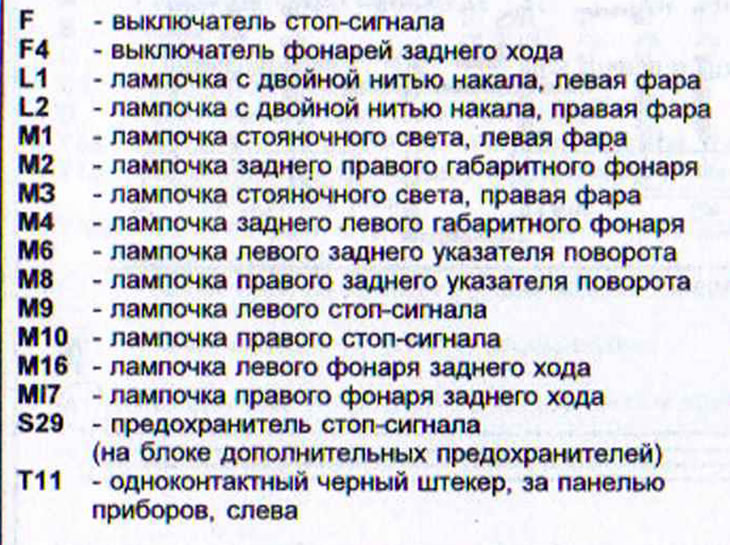

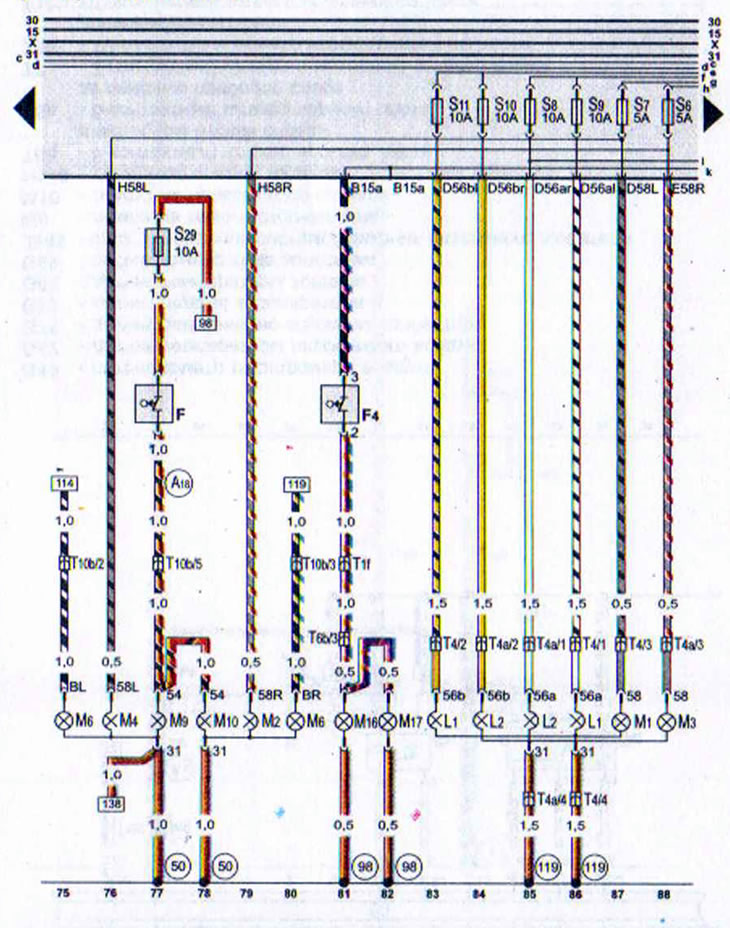

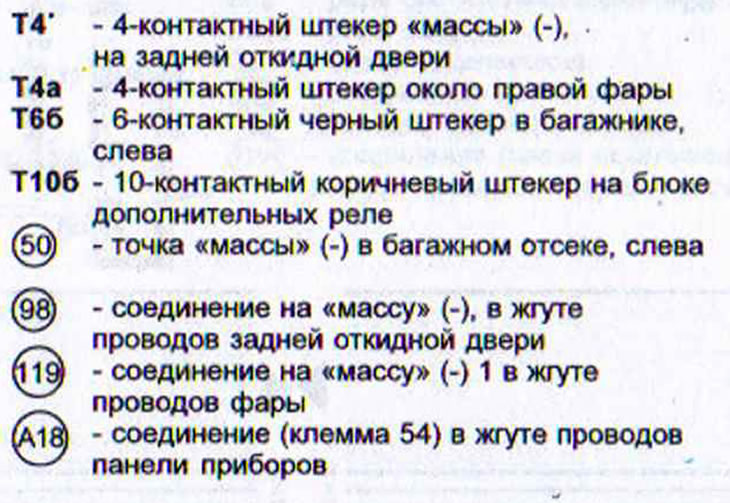

Фары, стояночное освещение, задние фонари, стоп-сигнал, фонари заднего хода (AUDI 80 с дизельным двигателем TDI объёмом мощностью 66 кВт)
