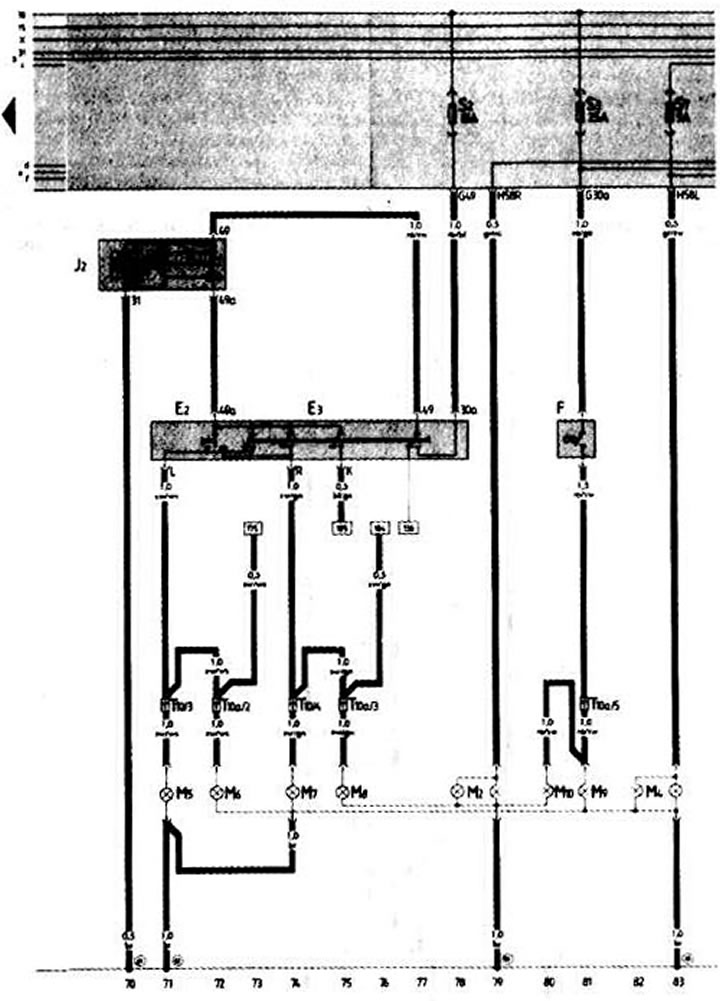

Указатели поворота. Аварийная сигнализация. Задние фонари (габаритный свет, стоп-сигнал)
- Е2 — переключатель указателей поворота
- ЕЗ — выключатель аварийной сигнализации
- F — выключатель стоп-сигнала
- J2 — реле-прерыватель указателей поворота и аварийной сигнализации
- М2 — лампа габаритного света в правом заднем фонаре
- М4 — лампа габаритного света в левом заднем фонаре
- М5 — лампа указателя поворота в левой фаре
- Мб — лампа указателя поворота в левом заднем фонаре
- М7 — лампа указателя поворота в правой фаре
- М8 — лампа указателя поворота в правом заднем фонаре
- М9 — лампа стоп-сигнала в левом заднем фонаре
- М10 — лампа стоп-сигнала в правом заднем фонаре
- Т10 — 10-штекерный разъем (голубого цвета, за комбинацией приборов)
- Т10а — 10-штекерный разъем (коричневого цвета, за комбинацией приборов)
- (8J) — соединение на массу лучка проводов комбинации приборов
- (82) — соединение на массу «-1-» левого переднего пучка приборов
- (86) — соединение на массу «-1-» заднего пучка проводов
