Задние фонари в двери багажника (Audi Q5-8R)

Оглавление: Задний фонарь. Момент и… ↓ Снятие заднего фонаря ↓ Монтаж ↓ Снятие внешнего кронштейна ламп ↓ Монтаж ↓ Снятие внутреннего кронштейна ламп ↓ Монтаж ↓ Снятие заднего фонаря в накладке… ↓ Монтаж ↓ Снятие ламп заднего фонаря в… ↓ Монтаж ↓ Снятие датчиков закрытия крышки… ↓ Монтаж ↓

На а/м со светодиодными фонаряи лампы являются светодиодами, встроенными в фонарь. Замена светодиодов невозможна, следует заменять фонарь в сборе.

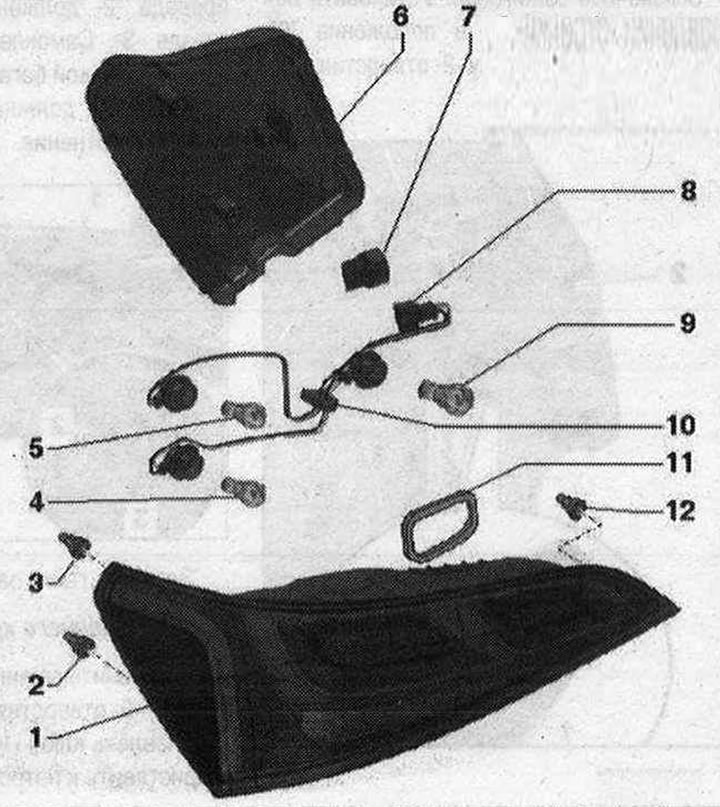

Задние фонари в двери багажника 1. Задний фонарь в крышке багажника 2/3/12. Гайка; 4. Лампа заднего указателя поворота: лампа заднего левого указателя поворота «М6»; лампа заднего правого указателя поворота «М8». 12 В, 21 Вт; 5. Лампа стоп-сигнала и габаритного огня: лампа левых стоп-сигнала и габаритного огня «М21»; лампа правых стоп-сигнала и габаритного огня «М22». 12 В, 21 Вт; 6. Заглушка; 7. Sehluessel/Ключ для отсоединения и крепления патронов ламп; 8. Центральный штекер ламповых патронов; 9. Лампа стоп-сигнала и габаритного огня: лампа левых стоп-сигнала и габаритного огня 2 «М58»; лампа правых стоп-сигнала и габаритного огня 2 «М59». 12 В, 21 Вт; 10. Ввод провода; 11. Уплотнение самоклеющееся. При повреждении заменить

Задний фонарь. Момент и последовательность затяжки

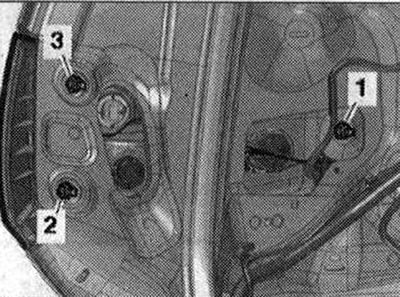

Затянуть гайки заднего фонаря в последовательности «1,2,3» с моментом 3,5 Н·м.

Снятие заднего фонаря

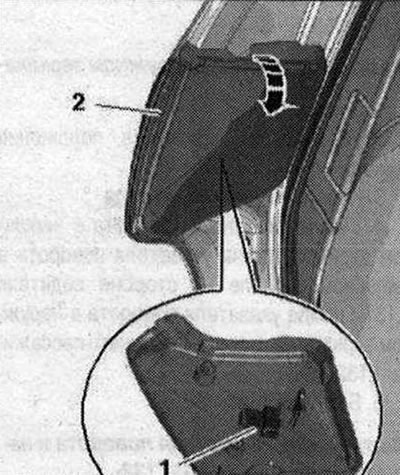

Выключить зажигание. Установить выключатель освещения в положение "0". Снять наружную крышку «2» отверстия в направлении «стрелки».

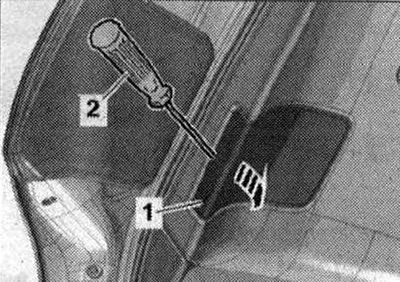

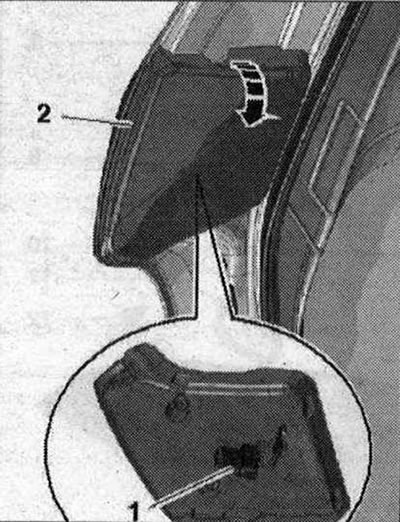

«Поз. 1» не учитывать. Приставить отвёртку «2» к отверстию и отжать внутреннюю крышку «1» в направлении «стрелки».

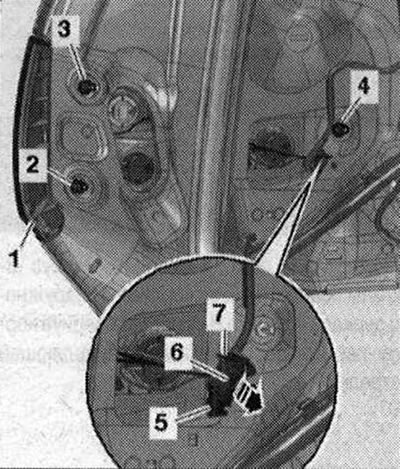

Вывести крепление штекера «5» на кронштейне, нажав на фиксатор «6» в направлении «стрелки», и извлечь из крепления. Разъединить эл. штекерное соединение «7». Выкрутить гайки «2...4» и снять задний фонарь «1».

Монтаж

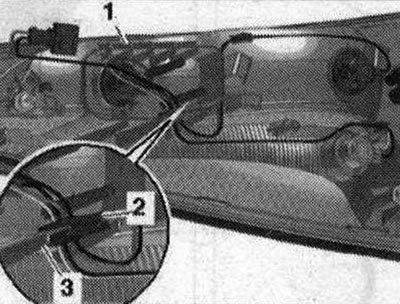

Установка в обратном порядке: ввод провода «2» должен корректно сидеть в гнезде «3». Самоклеящаяся прокладка «1» между крышкой багажника и корпусом заднего фонаря должна обеспечивать достаточное уплотнение.

Затянуть гайки заднего фонаря.

Снятие внешнего кронштейна ламп

Выключить зажигание. Снять наружную крышку «2» отверстия в направлении «стрелки». Извлечь ключ «1» из крепления крышки и приставить к патрону лампы.

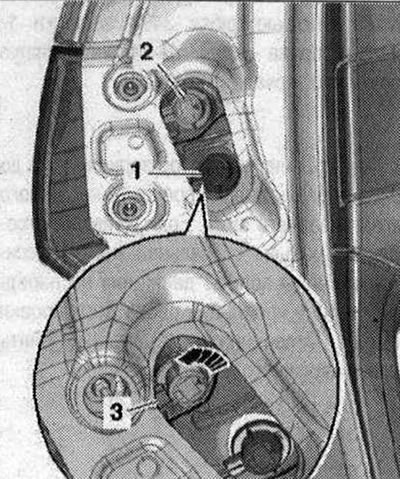

Повернуть патроны «1» и «2» ключом «3» против часовой стрелки. Извлечь патрон из заднего фонаря и выкрутить лампы.

Монтаж

Установка в обратном порядке:вставить новую лампу в патрон, при этом не касаться голыми руками стеклянной колбы лампы.

Снятие внутреннего кронштейна ламп

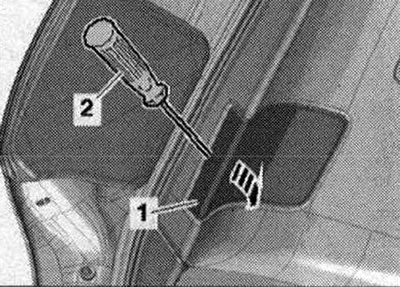

Выключить зажигание. Установить выключатель освещения в положение "О". Приставить отвёртку «2» к отверстию и отжать внутреннюю крышку «1» в направлении «стрелки».

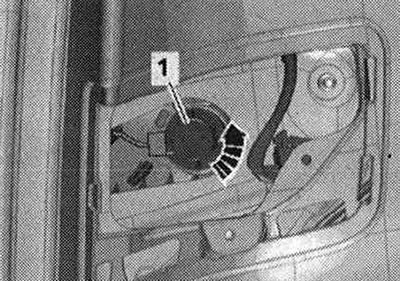

Повернуть патрон «1» против часовой стрелки. Извлечь патрон из корпуса заднегофонаря. Выкрутить лампу накаливания из патрона.

Монтаж

Установка в обратном порядке:вставить новую лампу накаливания в патрон, при этом не касаться голыми руками стеклянной колбы лампы. Закрепить патрон, повернув его по часовой стрелке.

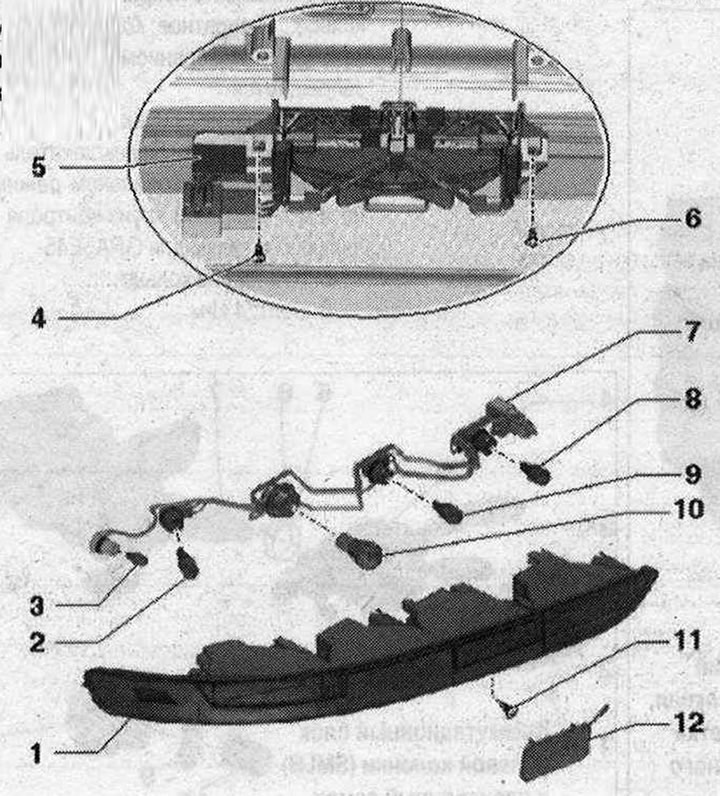

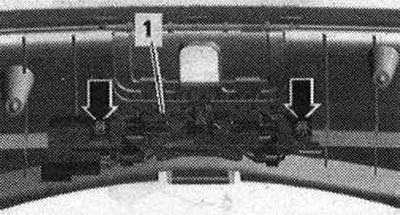

Обзор монтажа заднего фонаря в накладке бампера 1. Задний фонарь; 2. Лампа стоп-сигнала и габаритного огня. Лампа левых стоп-сигнала и габаритного огня «М21». Лампа правых стоп-сигнала и габаритного огня «М22». 12 В, 16 Вт (W16W); 3. Лампа заднего бокового габаритного фонаря. Лампа заднего левого бокового габаритного фонаря «М37». Лампа заднего правого бокового габаритного фонаря «М38». Болт. 0,9 Н·м; 5. Датчик закрытого положения двери багажника. Датчик 1 закрытого положения крышки багажника «G525». Датчик 2 закрытого положения крышки багажника «G526»; 6. Болт. 0,9 Н·м; 7. Центральный штекер ламповых патронов; 8. Лампа заднего противотуманного фонаря. Лампа левого заднего противотуманного фонаря «L46». Лампа правого заднего противотуманного фонаря «L47». 12 В, 16 Вт (W16W); 9. Лампа фонаря заднего хода. Лампа левого фонаря заднего хода «М16».Лампа правого фонаря заднего хода «М17». 12 В, 16 Вт (W16W); 10. Лампа заднего указателя поворота. Лампа заднего левого указателя поворота «М6». Лампа заднего правого указателя поворота «М8». 12 В, 21 Вт; 11. Болт. 2,5 Н·м; 12. Заглушка болта в накладке бампера

Снятие заднего фонаря в накладке бампера

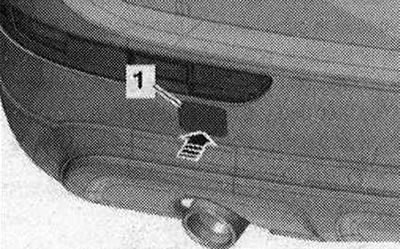

Выключить зажигание. Установить выключатель освещения в положение "0". Для защиты лакокрасочного покрытия вокруг заглушки следует положить мягкую тряпку. Надавить на кожух «1» на внешней стороне «стрелка» внутрь.

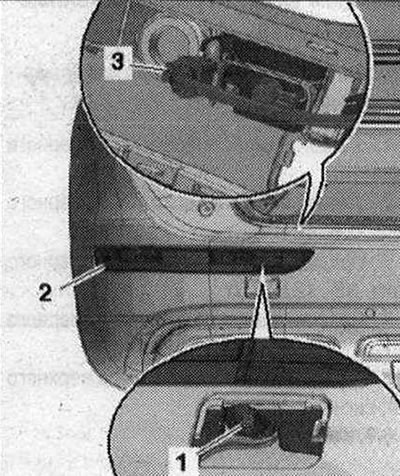

Снять и оставить висеть накладку. Выкрутить болт «1». Извлечь задний фонарь «2» из накладки бампера. Отсоединить разъем «3» на центр, штекера.

Монтаж

Установка в обратном порядке: закрутить винты. Вставить кожух в облицовку бампера, пока он ощутимо не зафиксируется.

Снятие ламп заднего фонаря в накладке бампера

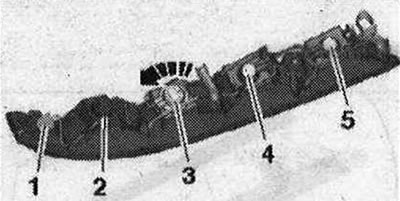

Снять задний фонарь. Повернуть патрон против часовой стрелки «стрелка» и вынуть его из корпуса заднего фонаря. Выкрутить лампу из патрона «3». Извлечь лампы из патронов «1,2,4,5».

Монтаж

Установка в обратном порядке:вставить новую лампу в патрон, при этом не касаться голыми руками стеклянной колбы лампы. Закрепить патрон, повернув его по часовой стрелке. Установить задний фонарь.
