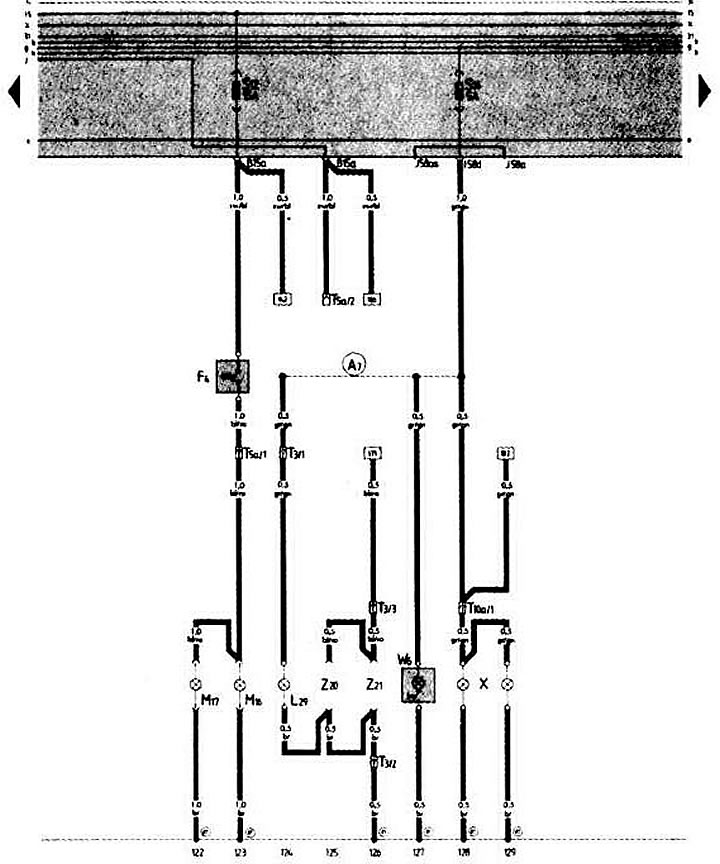

Свет заднего хода. Освещение номерного знака. Подкапотная лампа. Лампа освещения багажного отделения. Обогрев жиклеров омывателя ветрового стекла
- F4 — выключатель света заднего хода
- L29 — подкапотная лампа
- М16 — лампа света заднего хода в левом заднем фонаре
- М17 — лампа света заднего хода в правом заднем фонаре
- Т3 — 3-штекерный разъем (коричневого цвета, около электродвигателя стеклоочистителя)
- Т5а — 5-штекерный разъем (коричневого цвета, за комбинацией приборов)
- X — лампа освещения номерного знака
- Z20 — элемент обогрева левого жиклера омывателя ветрового стекла
- Z21 — элемент обогрева правого жиклера омывателя ветрового стекла
- (81) — соединение на массу пучка, проводов комбинации приборов
- (87) — соединение на массу «-2-» заднего пучка проводов
- (А7) — вывод «+» («58D1») пучка проводов комбинации приборов
