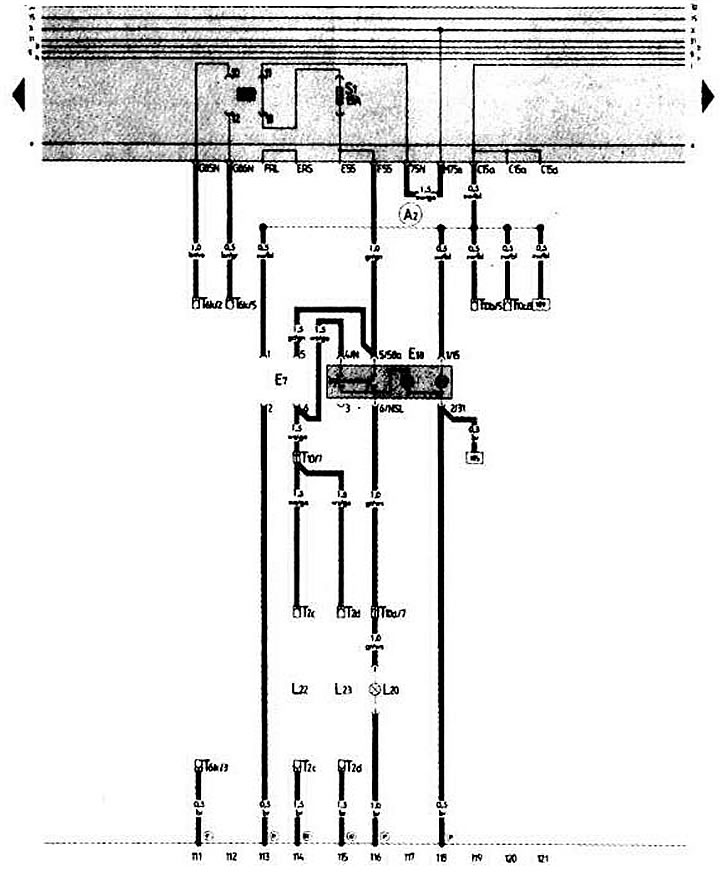

Противотуманные фары, задний противотуманный фонарь (двигатель RT) (Audi 100 С3)

Противотуманные фары. Задний противотуманный фонарь

• Е7 — переключатель противотуманных фар
• Е18 — включатель заднего противотуманного света
• L20 — лампа заднего противотуманного света
• L22 — разъем левой противотуманной фары
• L23 — разъем правой противотуманной фары
• Т2с — 2-штекерный разъем (черного цвета в отделении силового агрегата, слева)
• T2d — 2-штекерный разъем (мерного цвета в отделении силового агрегата, справа)
• Т6k — 6-штекерный разъем (черного цвета, за комбинацией приборов)
• Т10 — 10-штекерный разъем (голубого цвета, за комбинацией приборов)
• Т10а — 10-штекерный разъем (коричневого цвета, за комбинацией приборов)
• T10b — 10-штекерный разъем (коричневого цвета, за комбинацией приборов)
• Т10с — 10-штекерный разъем (черного цвета, за комбинацией приборов)
• (81) — соединение на массу пучка проводов комбинации приборов
• (82) — соединение на массу «-1-» левого переднего пучка проводов
• (87) — соединение на массу «-1-» заднего пучка проводов
• (A2) — вывод «+» («15») пучка проводов комбинации приборов
