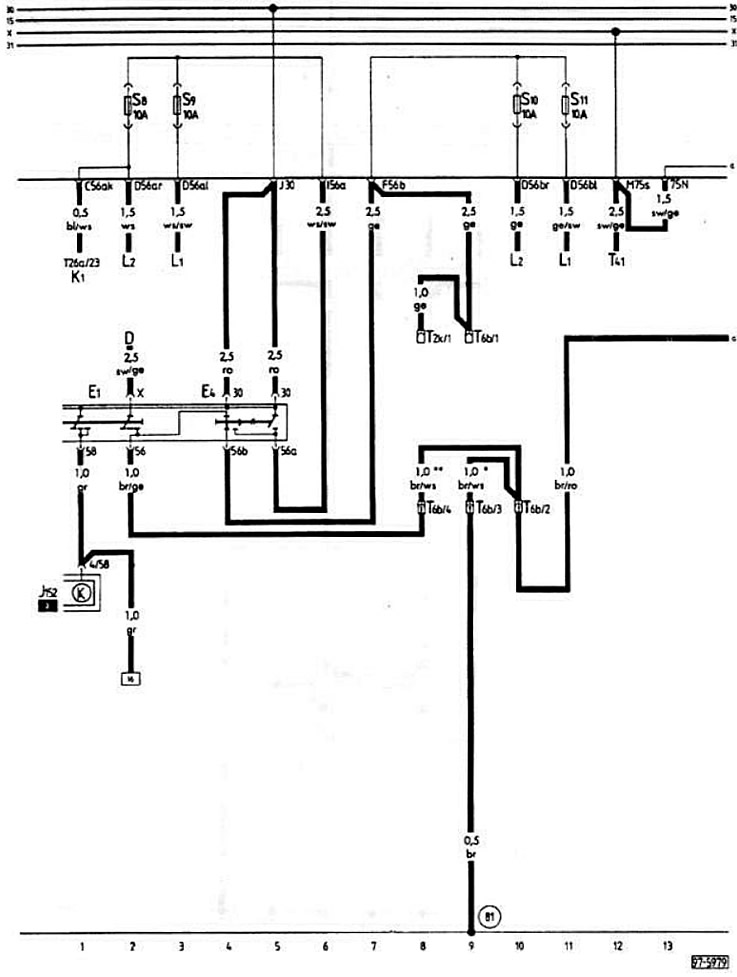

D - пусковой включатель зажигания 2
Е1 - выключатель света 1, 2
Е4 - выключатель ручного переключения на ближний свет и светового сигнала 4, 5
J152 - сигнальный зуммер стояночного света и радио 1
К1 - контрольная лампа дальнего света 1
L1 - лампа с двойной нитью накаливания левой фары 3, 10
L2 - лампа с двойной нитью накаливания правой фары 2. 11
Т2k - 2-х контактный разъем, черный, за распределительным щитом слева 8
Т6b - 6-ти контактный разъем, кодирующий штекер противотуманной фары за распределительным щитом 8-10
Т26а - 26-ти контактный разъем, синий, вставка распределительного щита 1
Т41 - линейный распределитель клеммы 75s 12
[81] - соединение с массой, в цепи распределительного щита 9
* - Швеция, Финляндия, страны - члены ЕС, стандарт (соединение со стояночным, ближним и дальним светом). 9
** - Австралия, Новая Зеландия, Голландия (соединяется только со стояночным светом). 8

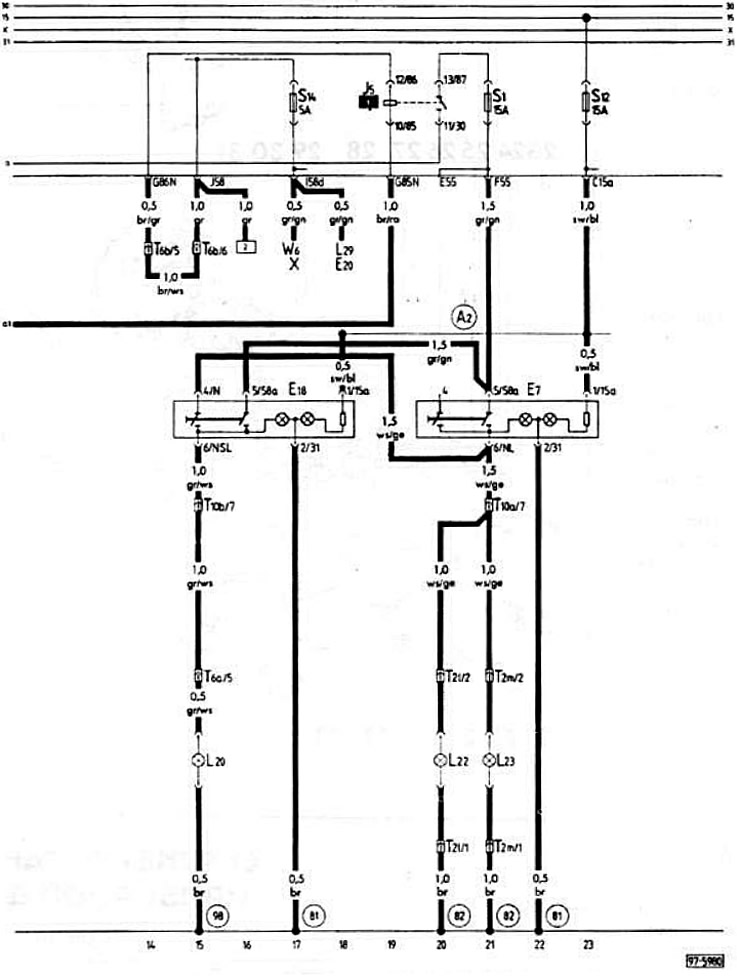

Е7 - выключатель противотуманной фары 20-23
Е18 - выключатель заднего противотуманного фонаря 15-18
Е20 - регулятор освещения панели приборов 18
J5 - реле противотуманной фары 19, 20
L20 - лампа заднего противотуманного фонаря 15
L22 - лампа левой противотуманной фары 20
L20 - лампа правой противотуманной фары 21
L20 - лампа освещения моторного отсека 18
T2l - 2-х контактный разъем, в моторном отсеке слева 20
T2m - 2-х контактный разъем, в моторном отсеке справа 21
T6a - 6-ти контактный разъем, белый, в багажнике слева 98
T6b - 6-ти контактный разъем, кодирующий штекер противотуманной фары за распределительным щитом 14, 15
T10a - 10-ти контактный разъем, желтый, на держателе дополнительных реле 21
T10b - 10-ти контактный разъем, коричневый, на держателе дополнительного реле 15
W6 - освещение "бардачка" 17
X - фонарь освещения номерного знака 17
[81] - соединение с массой, в цепи распределительного щита 17 22
[82] - соединение с массой, в цепи спереди слева 20, 21
[98] - соединение с массой, в цепи задней двери 15
[А2] - полюсовой провод (15а) в цепи распределительного щита 20
