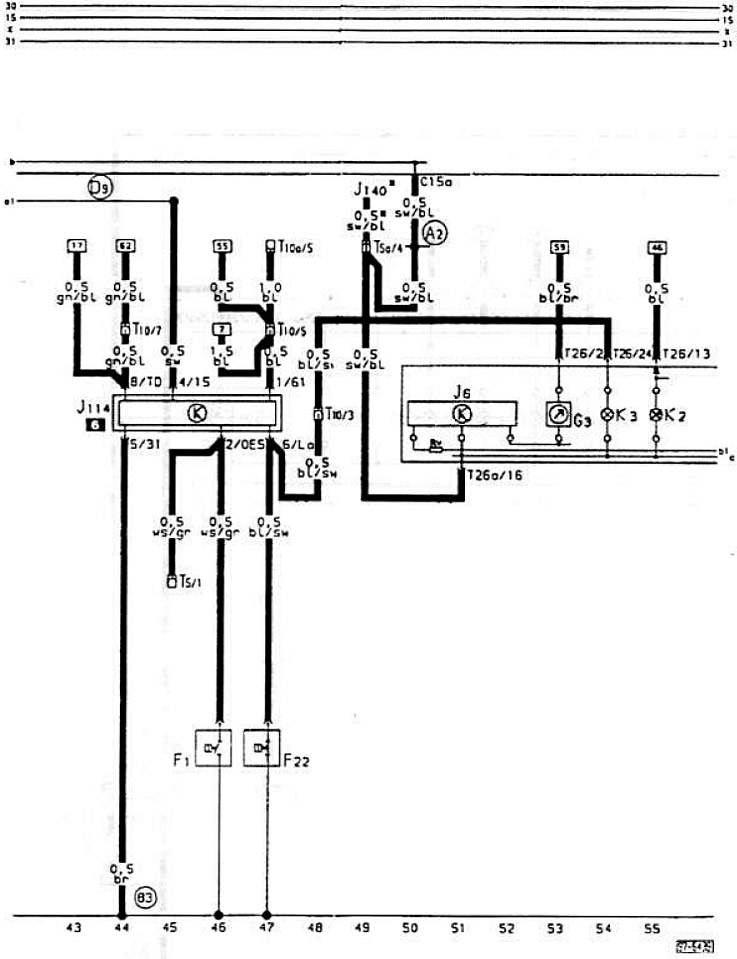

Оптический и акустический контроль давления масла приборной доски (Audi 80 Б3)

F1 - датчик давления масла (1.8 бар) 46
F22 - датчик давления масла (0,3 бар) 47
G3 - индикатор температуры охлаждающей жидкости 53
J6 - стабилизатор напряжения 50-52
J114 - прибор управления контроля давления масла 44-47
J140 - прибор управления задержки внутреннего освещения 49
К2 - контрольная лампа генератора 55
К3 - контрольная лампа давления масла 54
Т5 - штекерное 5-ти полюсное соединение, черный в дополнительной коробке реле 45
Т5а - штекерное 5-ти полюсное соединение. коричневый, в дополнительной коробке реле 49
Т10 - штекерное 10-ти полюсное соединение. черный в дополнительной коробке реле 45, 47, 48
ТЮа - штекерное 5-ти полюсное соединение, коричневый, в дополнительной коробке реле 49
Т26 - штекерное 26-ти полюсное соединение, желтый комплект приборной доски 53-55
Т26а - штекерное 26-ти полюсное соединение, синий, комплект приборной доски 51
[83] - соединение с массой в жгуте спереди справа 44
[А2] - полюсовое соединение (15а) в жгуте приборной доски 50
[D9] - полюсовое соединение (15) через предохранитель 27 в жгуте проводов спереди справа 45
* - только при оснащении салона с задержкой 49
