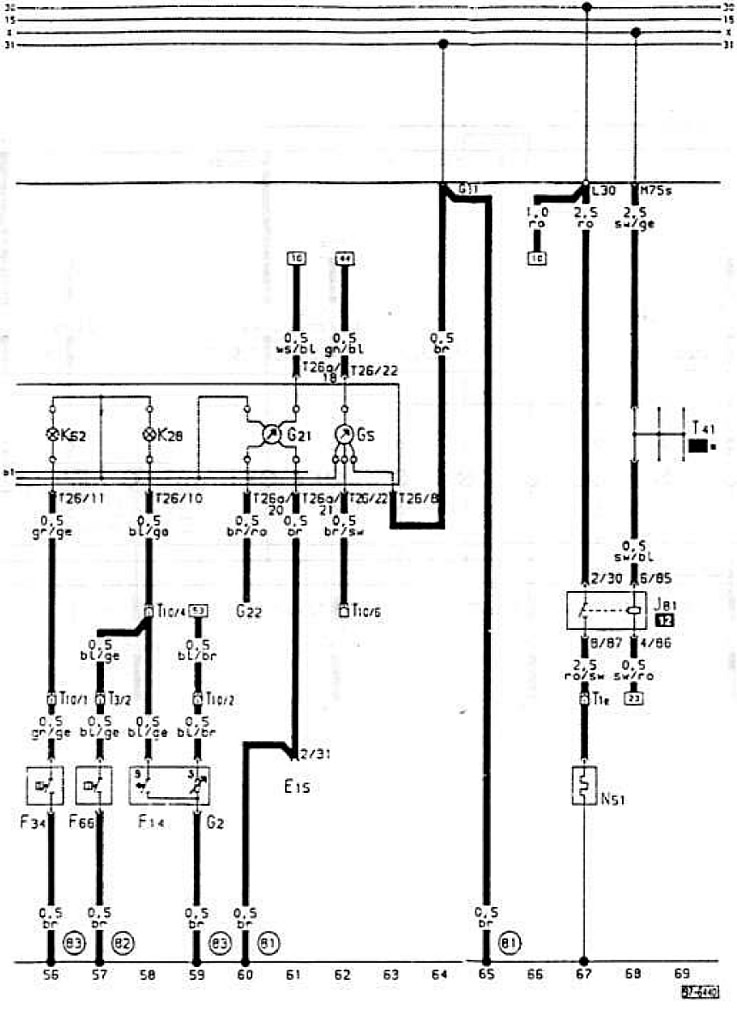

Е15 - выключатель обогреваемого заднего стекла 61
F14 - контрольный выключатель температуры охлаждающей жидкости (горячий) 58
F34 - сигнальный контакт уровня тормозной жидкости 56
F66 - выключатель индикации контроля системы охлаждения 57
G2 - датчик индикатора температуры охлаждающей жидкости 59
G5 - тахометр 62
G21 - спидометр 60, 61
G22 - датчик спидометра 60
J81 - реле подогрева впускного трубопровода 67, 68
К28 - контрольная лампа температуры охлаждающей жидкости/индикации количества жидкости 58
К26 - контрольная лампа уровня охлаждающей жидкости 56
N51 - нагревательный элемент подогрева впускного трубопровода 67
Т1е - штекерное 1 -контактное соединение, рядом с впускным газопроводом 67
Т3 - штекерное 3-х контактное соединение, коричневый, за приборной доской слева 57
Т10 - штекерное 10-ти полюсное соединение, черный, в дополнительной коробке реле 56-59
Т26 - штекерное 26-ти полюсное соединение, желтый, комплект приборной доски 56-63
Т26а - штекерное 26-ти полюсное соединение, синий, комплект приборной доски 60-61
Т41 - разветвитель для клеммы 75s 68
[81] - соединение с массой в жгуте проводов приборной доски 60, 65
[83] - соединение с массой в жгуте спереди слева 57
[83] - соединение с массой в жгуте спереди справа 56, 59
* - вставить на любое свободное место реле 68
