Замена брызговика в сборе с передним лонжероном (Audi 100 C3)

Оглавление: Замена брызговика в сборе с передним… ↓ Замена части переднего лонжерона ↓ Замена части переднего лонжерона ↓

Замена брызговика в сборе с передним лонжероном (замена осуществляется после снятия с передней части автомобиля узлов и агрегатов шасси и выверки пола кузова на поверочно-ремонтном стапеле) Произвести правку кузова. Срезать брызговик в сборе с лонжероном. Выправить и зачистить сопрягаемые поверхности. Установить по шаблонам новый брызговик в сборе с лонжероном. Закрепить де таль и проверить зазоры. Приварить деталь к каркасу кузова, заваривая отверстия электросваркой в защитном тазе. Наложить на швы слой цинксодержащей грунтовки. Загерметизировать герметиком сопряжения с салоном кузова Восстановить защитное покрытие днища. Обработать антикоррозийным составом внутренние полости.

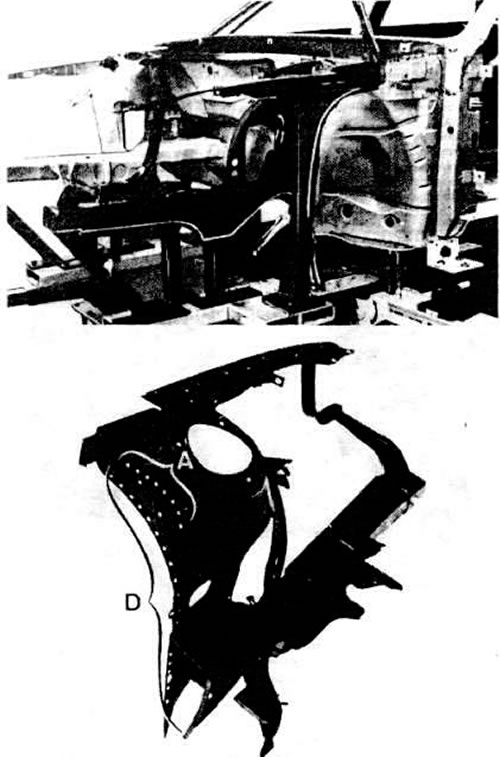

Замена брызговика в сборе с передним лонжероном

Подготовить новую деталь. Просверлить отверстии А и D сверлом В мм. Подготовить детали к сварке путем заваривания отверстий электросваркой в защитном газе.

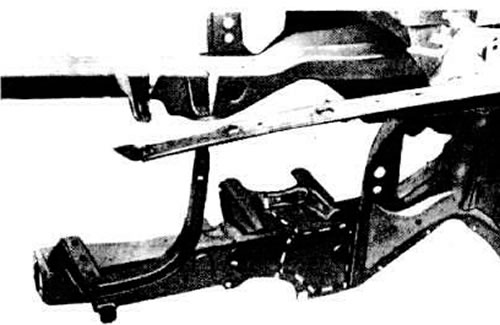

Замена части переднего лонжерона

Замена части переднего лонжерона осуществляется после снятия узлов и агрегатов шасси и выверки пола кузова на поверочно-ремонтном стапеле.

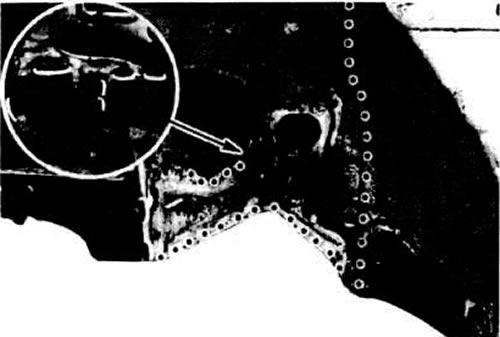

Замена части переднего лонжерона

Отрезать деформированную часть. Высверлить точки сварки деформированной части лонжерона (с брызговиком, щитом передка и частью днища кузова) сверлом 6 мм. Выправить (при необходимости) и зачистить сопрягаемые поверхности. Установить новую деталь, закрепить ее и проверить зазоры. Приварить деталь сплошным швом Наложить на сопряжение детали с брызговиком слой электропроводящей цинксодержащей грунтовки и приварить ее контактной сваркой к брызговику. Заровнять швы. Восстановить защитное покрытие днища. Обработать внутреннюю полость жидким воском и восстановить защитное покрытие нижней части лонжерона и брызговика.
