Инструкция. Система предварительного накаливания управляется блоком управления свечей накаливания -J179-.
Б/У свечей накаливания -J179- имеет функцию самодиагностики. При сбое в системе предварительного накаливания в блоке управления двигателя сохраняется ошибка. Б/У свечей накаливания -J179- установлен в 3-местной плате реле в пространстве для ног спереди слева в гнезде 2 для реле.
Проверка функционирования
Снять штекеры со свечей накаливания. Подключить ручной мультиметр -V.A.G 1526С- к одному из штекеров и к массе двигателя. Выбрать режим диагностики исполнительных элементов и включить реле свечей накаливания. Заданное значение: прибл. напряжение АКБ (каждые 5 секунд). Если заданное значение не достигнуто: устранить возможный обрыв или короткое замыкание в проводке. Проверить реле свечей накаливания -J52-. Следует использовать диагностический тестер -VAS 5052-.
Проверка свечей накаливания (AMF, ВНС)
Условие проверки: напряжение АКБ минимум 11,5 Вольт. Выключить зажигание. Снять штекеры со свечей накаливания. Подключить провод контрольной светодиодной лампы при помощи клемм из набора вспомогательных и измерительных средств -V.A.1 1594 С- к плюсу АКБ (+). Установить испытательный. щуп контрольной светодиодной лампы поочередно на каждую свечу накаливания. Светодиод горит: свеча накаливания исправна. Светодиод не горит: снимать и устанавливать свечи накаливания с помощью шарнирного ключа на 10 -VAS 3220-. Положить проверяемую свечу накаливания на огнеупорную поверхность. Соединить штифт свечи накаливания с плюсовым выводом заряженной 12-вольтной АКБ. Соединить резьбу свечи накаливания с минусовым выводом АКБ.
Инструкция. Для подключения свечи накаливания использовать провода с минимальным сечением 2,5 мм2.
Провода должны быть оснащены стабильными клеммами. Провести наблюдение за процессом накаливания свечи. Если свеча не накаливается или накаливается лишь часть штифта, следует заменить свечу накаливания.
Проверка свечей накаливания (буквенное обозначение двигателя ATL)
Инструкция. На а/м с буквенным обозначением двигателя "ATL" функционирование и проводимость свечей накаливания не следует проверять при помощи источника постоянного тока (напр., АКБ 12 Вольт). Возникает опасность повреждения свечей накаливания.

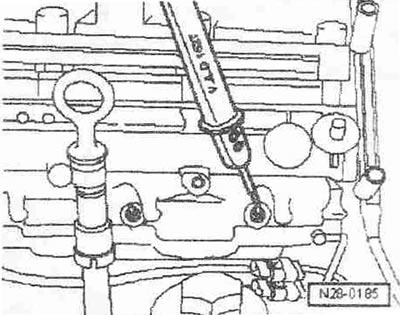

Снятие и установка свечей накаливания
Отсоединить соответствующий штекер снимаемой свечи накаливания. Момент затяжки: Свечи накаливания: 15 Нм.
