Общее описание
Audi 80 B4. Силовой агрегат. Двигатель

Главная > Ауди 80 > Б4 > Силовой агрегат > Двигатель > Общее описание
            0
В качестве силовой установки в автомобилях AUDI 80 используются как бензиновые, так и дизельные двигатели, отличающиеся друг от друга как по конструкции, так и по числу цилиндров. Наибольшим многообразием отличаются бензиновые двигатели. Автомобили комплектуются четырех-, пяти- и шестицилиндровыми бензиновыми двигателями. Наряду с разным количеством цилиндров, бензиновые двигатели могут различаться и по числу распределительных валов. Эти двигатели в свою очередь имеют разные системы впрыска топлива. Что касается дизельных двигателей, то на модели AUDI 80 устанавливаются двигатели двух конструкций.

Все двигатели имеют продольное расположение в моторном отсеке. Расшифровка идентификационного номера автомобиля

Идентификационный номер автомобиля (ранее он назывался номером кузова) имеет важное значение. Особенно это касается работы органов учета и контроля за транспортными средствами и страховых компаний. Кроме того идентификационный номер необходим при приобретении запасных частей к автомобилю.

WAU ZZZ 8С Z Р А 151834

1 (WAU) — обозначение производителя: WAU = AUDI АГ
2 (ZZZ) и 4(Z) — неиспользуемые знаки
3 (8С) — двухзначное обозначение модели: 8С = AUDI 80
5 (Р) — год выпуска модели (обычно год исчисляется с 1.8. предшествующего по 31.7. следующего года): N = 1992 г., Р = 1993 г., R = 1994 г. и т.д.
6 (А) — место производства автомобиля в рамках концерна Фольксваген: А = Ингольштадт
7 (151834) — серийный номер (каждый модельный год начинается с номера 000 001)

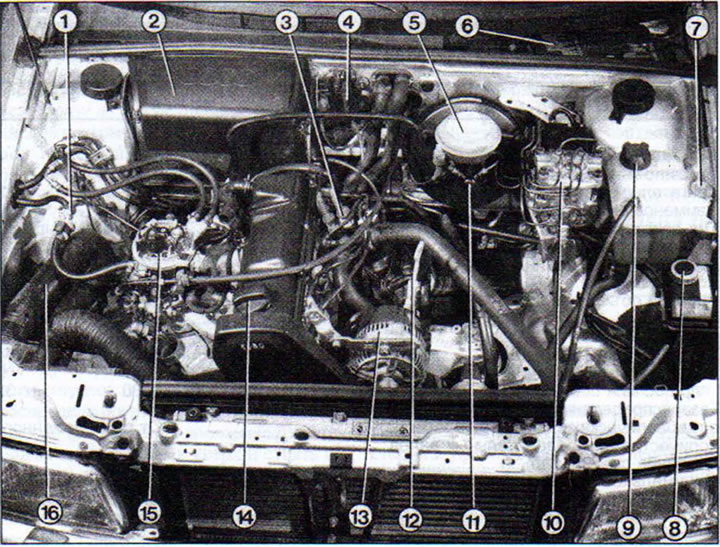

1.0а Моторный отсек. Автомобили с 4-цилиндровым бензиновым двигателем мощностью 66 кВт и системой впрыска топлива Mono-Motronic
1 - Электромагнитный клапан системы улавливания паров топлива
2 - Крышка аккумулятора
3- Датчик температуры охлаждающей жидкости
4 - Катушка зажигания с выходным каскадом
5 - Расширительный бачок тормозной жидкости
6 - Блок предохранителей
7 - Крышка заливной горловины бачка омывателя
8 - Бачок с жидкостью гидропривода усилителя рулевого управления
9 - Расширительный бачок с охлаждающей жидкостью
10 - Блок гидравлики АБС
11 - Главный тормозной цилиндр
12 - Щуп уровня масла
13 - Генератор
14 - Крышка маслоналивной горловины (моторное масло)
15 - Блок управления впрыском Mono-Motronic
16 - Резонатор

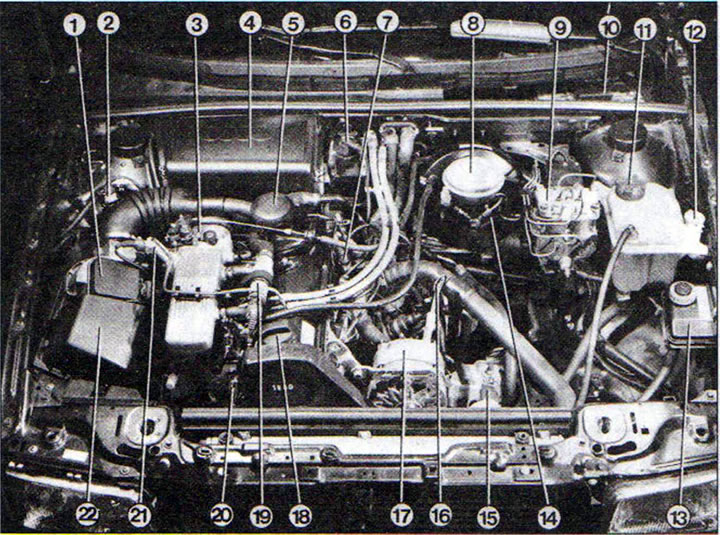

1.06 Моторный отсек. Автомобили с 4-цилиндровым бензиновым двигателем мощностью 85 кВт и системой впрыска топлива Digifant
1 - Расходомер воздуха
2 - Электромагнитный клапан системы улавливания паров топлива
3 - Штуцер дроссельной заслонки с тросом «газа»
4 - Крышка аккумулятора
5 - Клапан вентиляции картера
6 - Катушка зажигания с выходным каскадом
7 - Датчик температуры охлаждающей жидкости
8 - Расширительный бачок тормозной жидкости
9 - Блок гидравлики АБС
10 - Блок предохранителей
11 - Расширительный бачок с охлаждающей жидкостью
12 - Крышка заливной горловины бачка омыватвля
13 - Бачок с жидкостью гидропривода усилителя рулевого управления
14 - Вакуумный усилитель тормозного привода с главным тормозным цилиндром
15 - Электродвигатель вентилятора обдува радиатора
16 - Щуп уровня масла
17 - Генератор
18 - Крышка маслоналивной горловины (моторное масло)
19 - Клапан стабилизации холостого хода
20 - Термовыключатель вентилятора обдува радиатора
21 - Пусковой топливный клапан
22 - Корпус воздушного фильтра

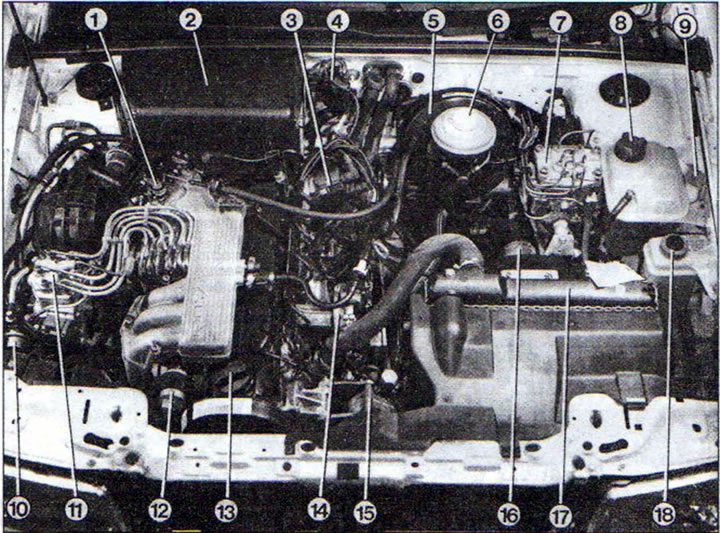

1.0в Моторный отсек. Автомобили с 5-цилиндровым бензиновым двигателем мощностью 98 кВт и системой впрыска топлива KE-III-Jetronic
1 - Штуцер дроссельной заслонки с тросом «газа»
2 - Крышка аккумулятора
3 - Распределитель зажигания
4 - Катушка зажигания с выходным каскадом
5 - Вакуумный усилитель тормозного привода
6 - Расширительный бачок тормозной жидкости
7 - Блок гидравлики АБС
8 - Расширительный бачок с охлаждающей жидкостью
9 - Крышка заливной горловины бачка омыватепя
10 - Регулятор давления системы впрыска топлива
11 - Регулятор состава горючей смеси
12 - Клапан стабилизации холостого хода
13 - Крышка маслоналивной горловины (моторное масло)
14 - Насос вакуумного усилителя тормозного привода
15 - Насос гидропривода усилителя рулевого управления
16 - Электродвигатель вентилятора обдува радиатора
17 - Радиатор
18 - Бачок с жидкостью гидропривода усилителя рулевого управления

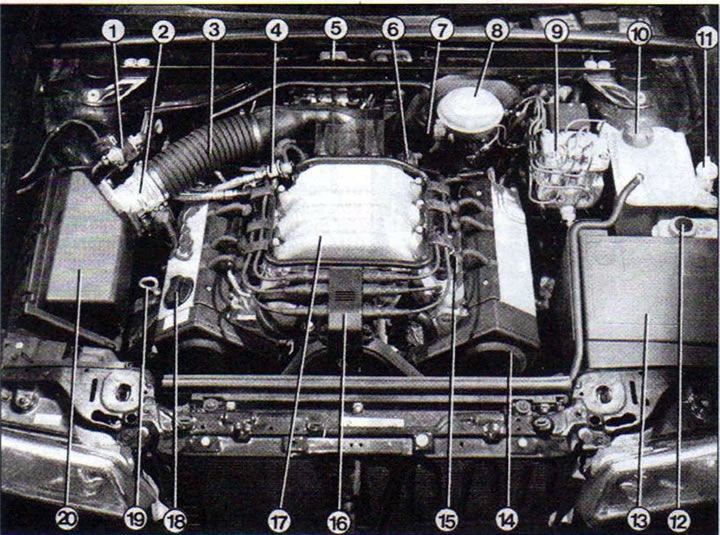

1.0г Моторный отсек. Автомобили с 6-цилиндровым бензиновым двигателем мощностью 128 кВт
1 - Электромагнитный клапан системы улавливания паров топлива
2 - Расходомер воздуха (имеется только на двигателях объемом 2,8 л)
3 - Рукав воздухозаборника
4 - Регулятор давления топлива
5 - Выходной каскад системы зажигания
6 - Вакуумный клапан заслонки трубы впускного коллектора
7 - Вакуумный усилитель тормозного привода
8 - Расширительный банок тормозной жидкости
9 - Блок гидравлики АБС
10 - Расширительный банок с охлаждающей жидкостью
11 - Крышка заливной горловины бачка омывателя
12 - Бачок с жидкостью гидропривода усилителя рулевого управления
13 - Крышка аккумулятора
14 - Кожух зубчатого ремня
15 - Клапанная форсунка
16 - Катушки зажигания
17 - Впускной коллектор
18 - Крышка маслоналивной горловины (моторное масло)
19 - Щуп уровня масла
20 - Корпус воздушного фильтра

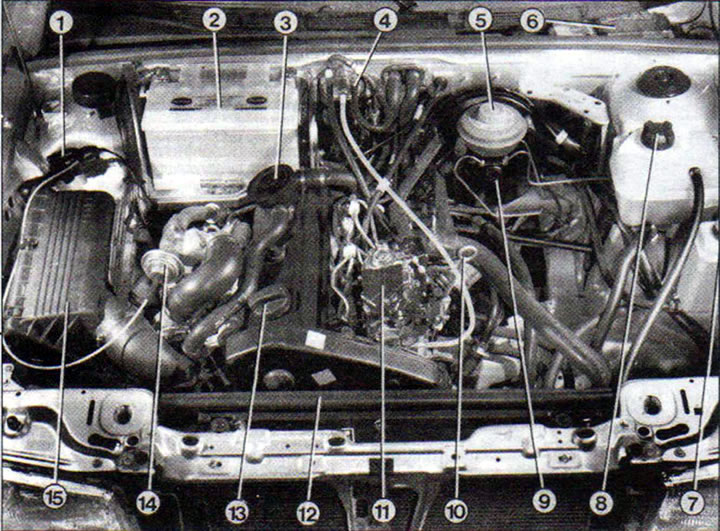

1.0д Моторный отсек. Автомобили с дизельным двигателем TD объемом 1,9 л и мощностью 55 кВт
1 - Электромагнитный клапан рециркуляции отработавших газов
2 - Аккумулятор
3 - Редукционный клапан вентиляции картера
4 - Топливный фильтр
5 - Расширительный бачок тормозной жидкости
6 - Блок предохранителей
7 - Бачок с жидкостью гидропривода усилителя рулевого управления
8 - Расширительный бачок с охлаждающей жидкостью
9 - Главный тормозной цилиндр 10- Щуп уровня масла
11 - Топливный насос высокого давления
12 - Радиатор
13 - Крышка маслоналивной горловины (моторное масло)
14 - Механический клапан рециркуляции отработавших газов
15 - Корпус воздушного фильтра

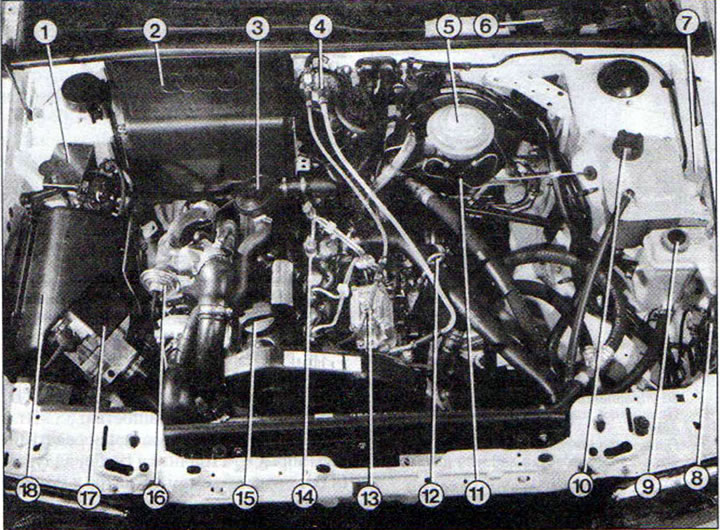

1.0ж Моторный отсек. Автомобили с дизельным двигателем TDI объемом 1,9 л и мощностью 66 кВт (модель 1993 г.). Более поздние модели имеют крышку над ТНВД, а вместо расходомера объема воздуха установлен расходомер массы воздуха.
1 - Держатель датчика давления во впускном коллекторе, электромагнитный клапан рециркуляции ОГ и электромагнитный редукционный клапан давления наддува
2 - Крышка аккумулятора
3 - Редукционный клапан вентиляции картера
4 - Топливный фильтр
5 - Расширительный бачок тормозной жидкости
6 - Блок предохранителей
7 - Крышка заливной горловины бачка омывателя
8 - Плата дополнительных сопротивлений вентилятора обдува радиатора
9 - Бачок с жидкостью гидропривода усилителя рулевого управления
10 - Расширительный бачок с охлаждающей жидкостью
11 - Главный тормозной цилиндр
12 - Щуп уровня масла
13 - Топливный насос высокого давления
14 - Клапанная форсунка с датчиком перемещения иглы форсунки
15 - Крышка маслоналивной горловины (моторное масло)
16 - Механический клапан рециркуляции отработавших газов
17 - Расходомер объема воздуха (на автомобилях выпуска с 7/93 г. может устанавливаться расходомер массы воздуха)
