Детали фары без установленного противотуманного освещения
1 Стекло фары
2 Зажим крепления (7 шт)
3 Рамка фары
4 Уплотнительная резинка
5 Рефлектор
6 Лампа габаритного освещения, 4 Вт
7 Комбинированная лампа фары
8 Соединение проводов
9 Облицовка
10 Крышка
11 Серводвигатель для регулировки наклона фары
12 Фиксирующая опора для рефлектора
13 Корпус фары
14 Указатель поворота
15 Лампа указателя поворота, 21 Вт
16 Патрон лампы

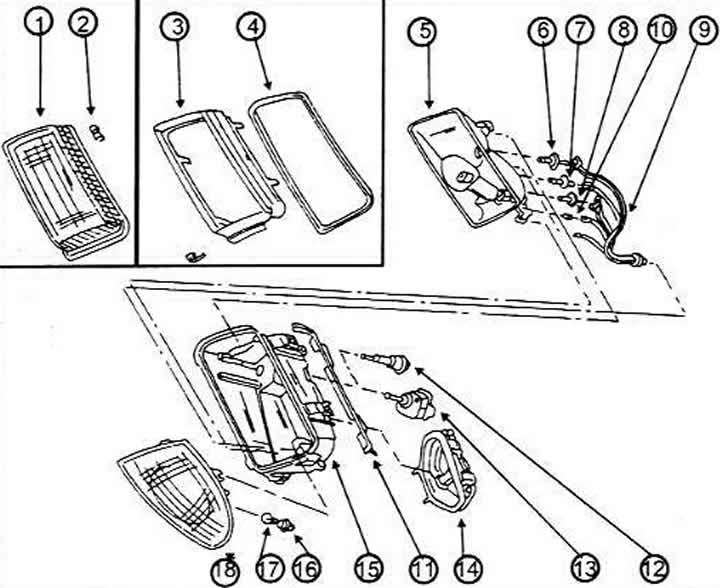

Детали фары с встроенным противотуманным освещением
1 Стекло фары
2 Зажимы крепления 15 шт,
3 Рамка фары
4 Уплотнительная резинка
5 Рефлектор
6 Лампа дальнего света, Н7, 55 Вт
7 Лампа противотуманного освещения, H1, 55 Вт
8 Лампа ближнего света, Н7, 55 Вт
9 Соединение проводов
10 Лампа габаритного освещения, 5 Вт
11 Облицовка
12 Фиксирующая опора для рефлектора
13 Серводвигатель для регулировки наклона фары
14 Крышка
15 Корпус фары
16 Патрон лампы
17 Лампа указателя поворота, 21 Вт
18 Указатель поворота

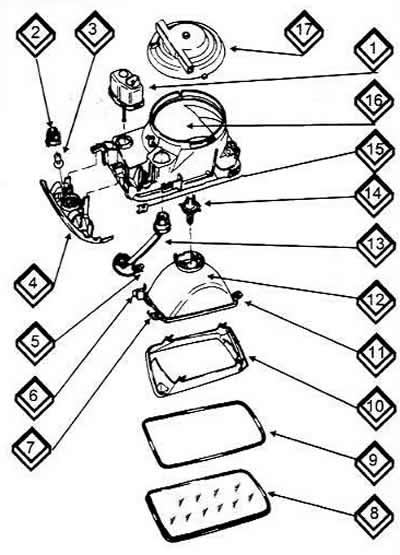

Детали фары (ранние модели)
1 Серводвигатель для регулировки наклона фары
2 Патрон
3 Лампа указателя поворота
4 Указатель поворота
5 Патрон
6, 7, 11 Фиксатор
8 Стекло фары
9 Уплотнительная резинка
10 Рамка фары
12 Рефлектор
13 Жгут проводов
14 Комбинированная лампа фары
15 Скобы
16 Корпус фары
17 Крышка
Отдельные детали установки фар не показаны на монтажных схемах. Должен быть снят амортизатор или нужно обклеить амортизатор в окрестности фары, чтобы не поцарапать.
Снять указатель поворота, как будет описано далее.

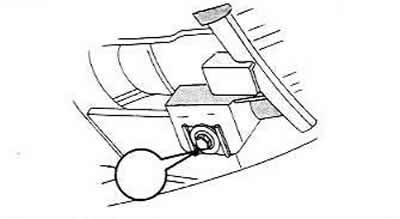

Открутить болты крепления фары, один из которых находится внизу.
Два других болта крепления фары находятся на несущей замка.
Снять средний штекер фары, штекер серводвигателя для регулировки наклона фары или группу штекеров (с противотуманным освещением) на задней стороне фары.
Осторожно вытянуть фару из направляющих на боку (не более чем на 15 мм), немного поднять и после этого вытянуть вперед. При этом может потребоваться повернуть фару.
Установка производится в порядке, обратном снятию. Перед затягиванием выровнять фару относительно окружающих частей кузова, чтобы обеспечить одинаковое расстояние между фарой и кузовом. Затем затянуть первыми болты, показанные на рисунках.
При разборке сделать следующее:
Снять облицовку над стеклом фары и осторожно поддеть скобы крепления отверткой по окружности стекла фары. В зависимости от конструкции их может быть 5 или 7.
Снять стекло фары вместе с уплотнительной резинкой.
Осторожно отжать от рефлектора хромированную отделку и снять ее.
Теперь снять рефлектор. У конструкции без противотуманного освещения осторожно поддеть рефлектор из колец крепления, у конструкции с противотуманным освещением выкрутить два регулировочных болта, пока рефлектор не освободится и не сможет быть снят.
Если установлен, снять серводвигатель, как описано в следующем разделе.
Сборка фары производится в обратной последовательности. Следует обратить внимание на следующее:
Не касаться голыми руками внутренней стороны рефлектора. Для установки осторожно вдавить его в кольца крепления или путем вращения болтов установить в правильное положение
Резиновое уплотнение стекла фары всегда нужно заменять.
Зажимы крепления стекла фары вдавить рукой в правильное положение.
После установки фары в каждом случае нужно проверить ее регулировку.
