Задние фонари (Audi 100 C4)

Замена ламп

Снять облицовку багажника позади заднего фонаря и отодвинуть ее в сторону.

Отсоединить штекер (3).

Нажать язычок крепления (2) и вытянуть патрон лампы (1) в сторону багажника. Это производится путем наддавливания, поворота влево и одновременного вытягивания. Освободить провод (4) от зажимов.

Вставить новую лампу в обратном порядке, т.е. нажав и повернув ее вправо. При этом не касаться лампы голыми пальцами (только через тряпку или салфетку).

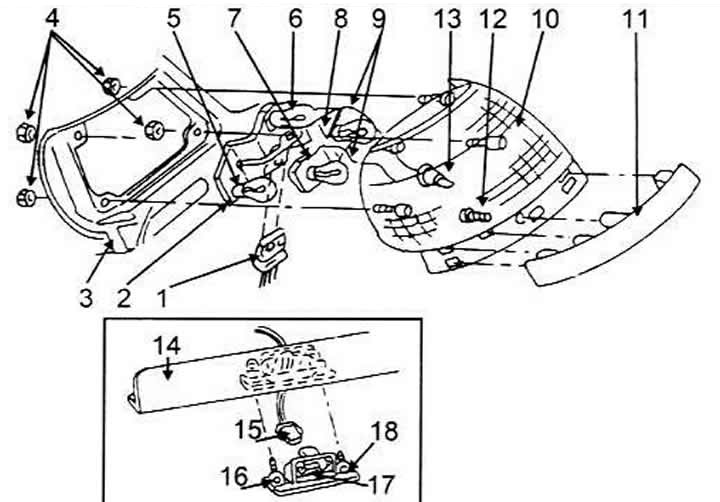

Снятие заднего фонаря

Снять патрон лампы, как описано выше.

Отсоединить облицовку багажника около заднего фонаря.

Открутить 4 гайки крепления заднего фонаря, вытянуть корпус фонаря снаружи автомобиля. Прокладка приклеена к корпусу фонаря, т.е. фонарь может плотно приклеиться. Если для снятия используется отвертка, то нужно соблюдать осторожность и использовать нож типа сапожного.

При замене фонаря нужно заменить и окрашенную под цвет кузова облицовку в нижней части фонаря. Она крепится с помощью фиксаторов на внутренней стороне (выпрессовать с помощью отвертки) Эта облицовка также может крепиться с помощью винта — самореза с внутренней стороны. Установка производится в порядке, обратном снятию. Установить облицовку и укрепить ее изнутри.

Фонарь освещения номерного знака

Фонари освещения номерного знака укреплены винтами с крестообразным шлицем на нижней стороне крышки багажника. Софитную лампу можно заменить после вытаскивания фонаря. Для замены фонаря снять штекер.
