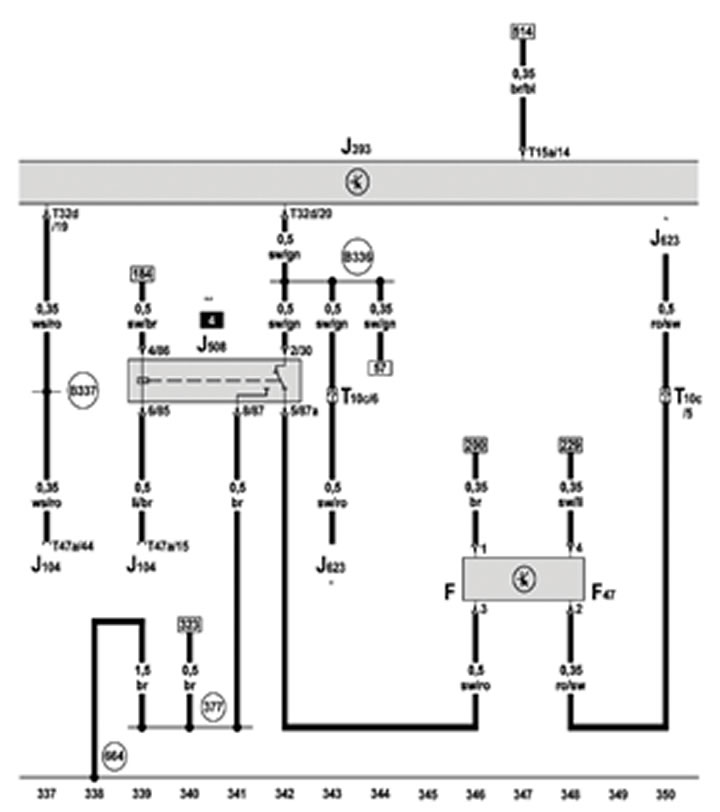

Блок управління систем комфорту, реле заборони та Д/В включення стоп-сигналів, датчик педалі гальма



Блок управління систем комфорту, реле заборони та Д/В включення стоп-сигналів, датчик педалі гальма


* - Див. систему керування двигуном.

** - Монтажний блок під кермовою колонкою.

[Дана публікація запозичена у ресурсу: Audimanual.ru]
Статтю перевірив автоексперт Данило Ушаков
