Блок №2 управління систем комфорту, задній салонний світильник, датчик №1 зачинених дверей. (Audi Q7-4L-D)

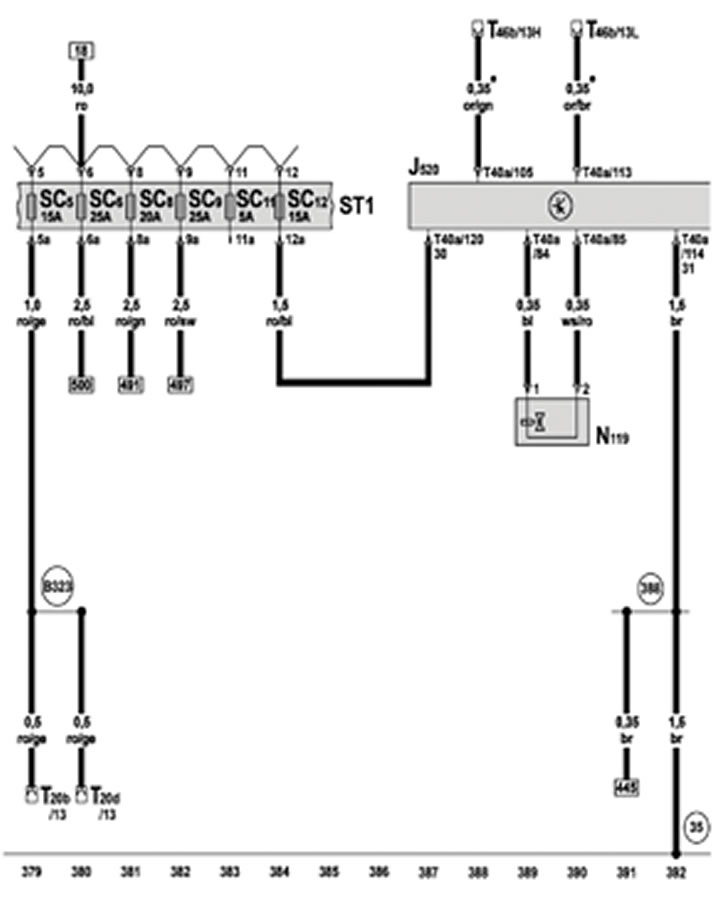

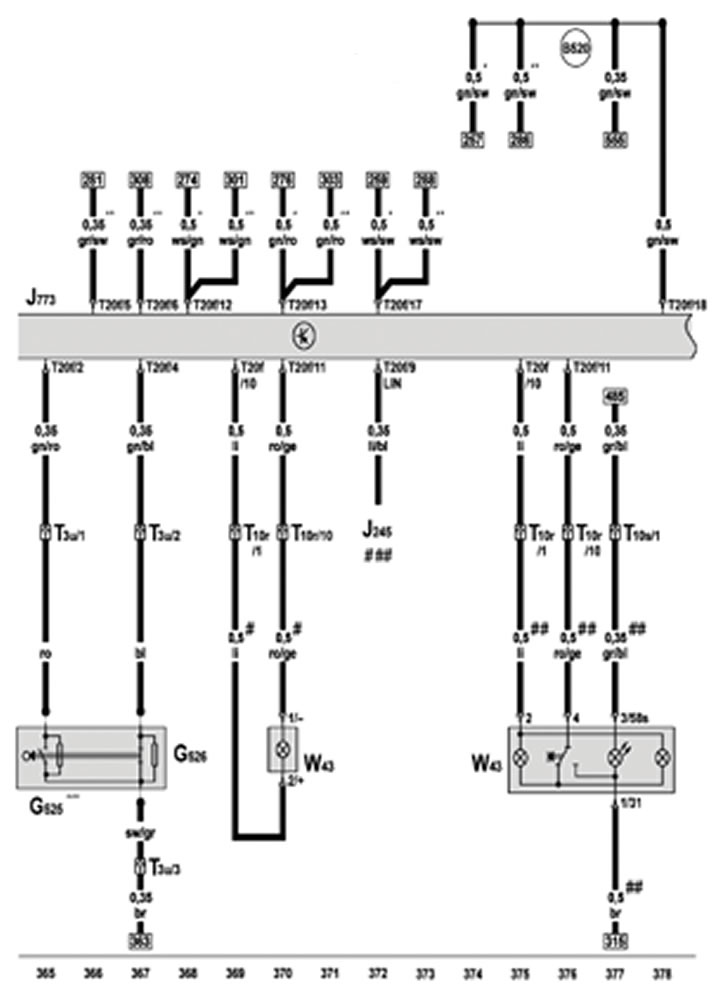

Блок №2 управління систем комфорту, задній салонний світильник, датчик №1 зачинених дверей задка, клапан Servotronic, запобіжники

* - Крім моделей для США.

** - Тільки для моделей для США.

*** - Положення "закрито".

# - Без вимикача.

# # - З вимикачем.

# # # - З верхнім люком.

Оригінал статті знаходиться на інтернет-ресурсі: audimanual.ru

Статтю перевірив автоексперт Данило Ушаков
