Увага! Рульова колонка змінюється лише у комплекті. Її ремонт неможливий.
Зняття
1. Зніміть подушку безпеки водія та кермо, див. розділ.
2. Розфіксуйте рульову колонку та подайте її до упору в салон.
3. Викрутіть болти 1 і зніміть ручку 2 блокування рульової колонки (див. ілюстрацію).
10.3. Викрутіть болти 1 і зніміть рукоятку 2 блокування рульової колонки
4. Викрутіть два болта з головками під хрестову викрутку (див. стрілки на ілюстрації) і зніміть верхню частину 1 облицювання рульової колонки.

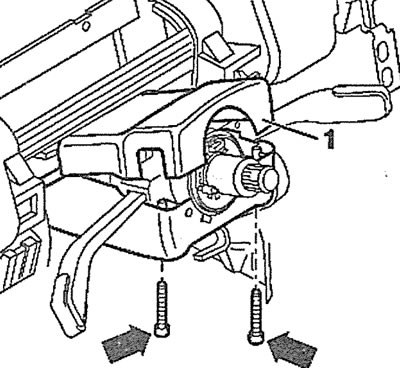

10.4. Викрутіть два болта з головками під хрестову викрутку (див. стрілки) і зніміть верхню частину 1 облицювання рульової колонки
5. Викрутіть два болта 2 і болт 1 і зніміть нижню частину 3 облицювання рульової колонки (див. ілюстрацію).

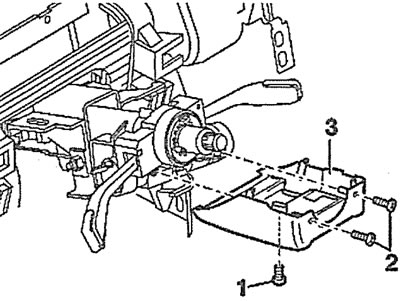

10.5. Викрутіть два болти 2 і болт 1 і зніміть нижню частину 3 облицювання рульової колонки
6. Від'єднайте штекери 1 та 3, викрутіть болт 2 та зніміть підрульові вимикачі 4 (див. ілюстрацію).
10.6. Від'єднайте штекери 1 та 3, викрутіть болт 2 та зніміть підрульові вимикачі 4
7. Витягніть дроти на рульовій колонці з тримачів або хомутів (див. стрілки на ілюстрації).

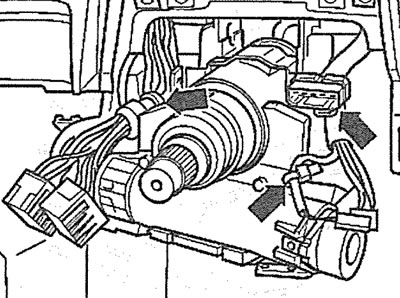

10.7. Вивільніть дроти на рульовій колонці з тримачів або хомутів (див. стрілки)
Увага! На автомобілях з АКПП від'єднайте від замку запалювання тягу блокування коробки.
8. Автомобілі з АКПП. Встановіть важіль керування АКПП у положення «Р», переведіть ключ у замку запалювання в положення «В», відтисніть стопор 1 і від'єднайте тягу 2 блокування (див. ілюстрацію).

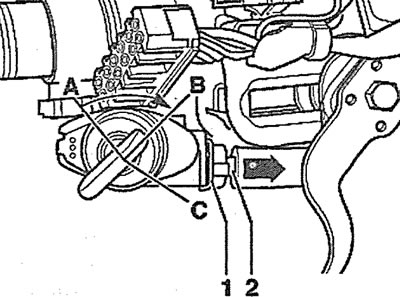

10.8. Від'єднайте від замку запалювання тягу 2 блокування АКПП
9. Зніміть облицювання в ніші для ніг з боку водія.
10. Відкрутіть гайку 1 болта хрестовини на рульовому валу (див. ілюстрацію). Момент затягування гайки 30 Нм.

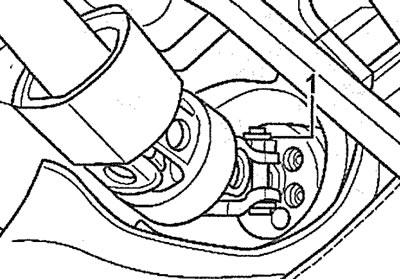

10.10. Викрутіть гайку 1 стяжного болта хрестовини на рульовому валу
Увага! Стяжний болт ексцентрикового типу, тому, щоб витягти його, необхідно болт провернути торцевим ключем (вставкою Т50).
11. Вийміть стяжний болт і від'єднайте кермо від рульового механізму (див. ілюстрацію).

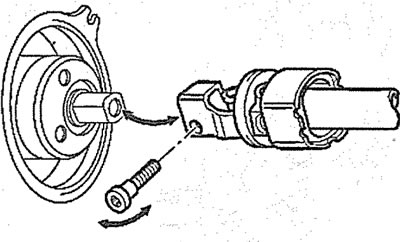

10.11. Вийміть стяжний болт і від'єднайте рульовий вал від кермового механізму
12. Викрутіть болти 1 столовкою під шестигранний торцевий ключ і зніміть рульову колонку (див. ілюстрацію).

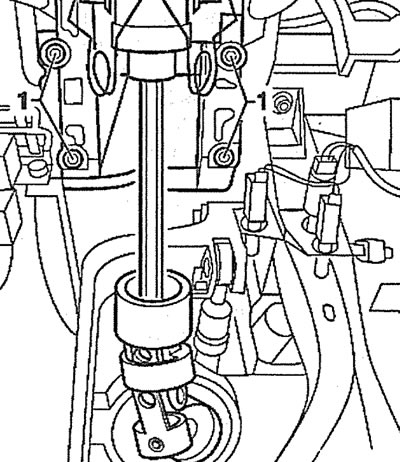

10.12. Викрутіть болти 1 з головками під шестигранний торцевий ключ і зніміть рульову колонку
Установка
Установка рульової колонки виконується в послідовності, зворотній її зняттю.
