Obsah: Odstránenie ↓ Inštalácia ↓
Odstránenie
Odpojte uzemňovací vodič od batérie pri vypnutom zapaľovaní. Odomknite volič prevodovky a zámok lanka radenia, ako je popísané nižšie.

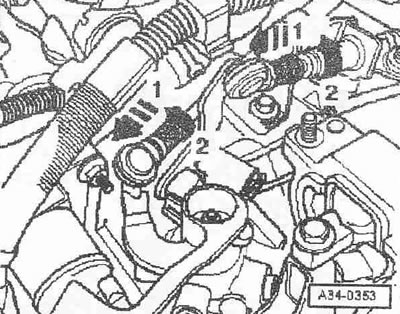

Potiahnite lanko radenia a bezpečnostný mechanizmus lanka voliča dopredu, kým sa nezastaví v "smere šípky 1". Otočte posuvnú manžetu v smere šípky 2 až na doraz a zaistite posuvnú manžetu. Kábel sa musí pohybovať v zámku. Odstráňte lanko radenia a lanko voliča prevodovky z držiakov lanka.

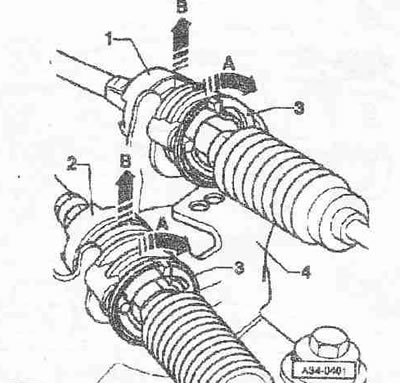

Odstráňte lanko radenia prevodových stupňov "1" a lanko voliča prevodových stupňov "2" z podpery pultu "4", ako je popísané nižšie: otočte uvoľňovací krúžok "3" v smere šípky "A" až na doraz a vyberte lanko v smere šípky "B" z podpery pultu "4". Uvoľnite oba káble späť.

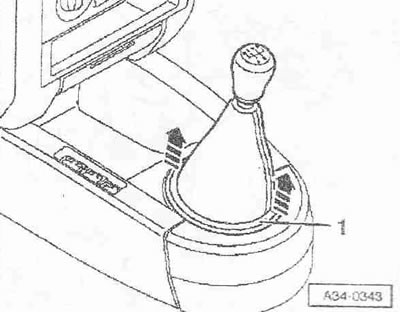

Nadvihnite kryt radiacej páky "1" v smere "šípky" zo stredovej konzoly. Otočte puzdro nahor cez rukoväť.

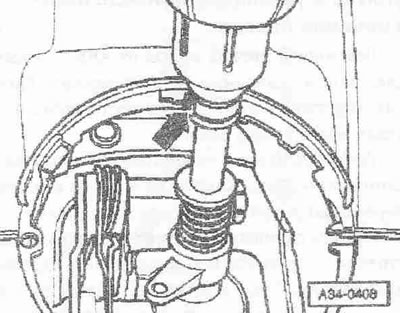

Odrežte svorku "šípky" a odstráňte rukoväť radiacej páky spolu s puzdrom. Demontujte zostavu zadnej stredovej konzoly.
Uvoľnite upevňovacie skrutky "šípky" krytu mechanizmu radenia.

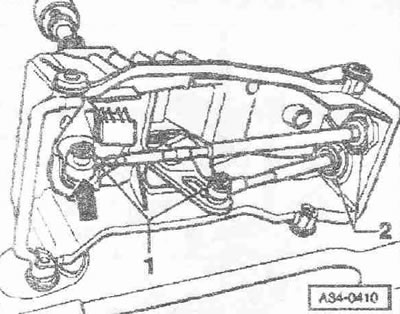

Odstráňte obe poistné podložky "1" a bezpečnostné spony "2". Pomocou skrutkovača stlačte lanko radenia "šípky" a vyberte kryt radiaceho mechanizmu z lankových pohonov. Zdvihnite auto.

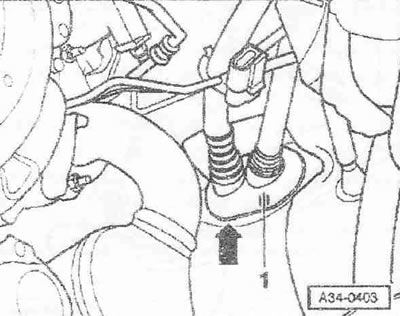

Pomocou skrutkovača "šípky" zospodu zatlačte na pätku "1". Potiahnite oba káble smerom nadol.
Inštalácia
Montáž v opačnom poradí.

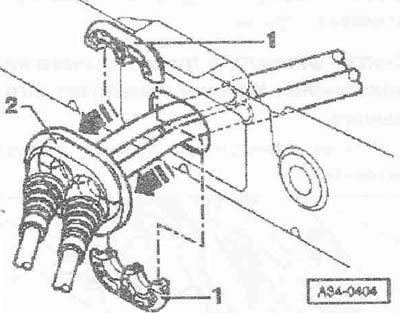

Vymeňte obidva upínacie prvky, pretože boli poškodené pri demontáži. Pripojte upínacie prvky "1" a zacvaknite do topánky "2". Dbajte na dostatočné množstvo silikónového maziva "G 000 405 A2" na upínacích prvkoch a kábloch v oblasti "A".

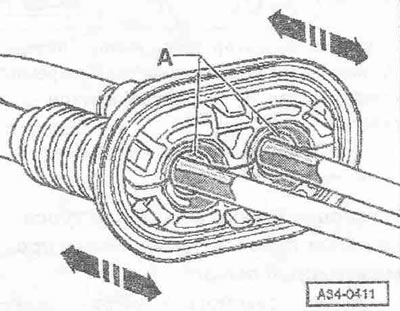

Gumovú objímku niekoľkokrát zatlačte dovnútra a von v "smere šípky", aby sa silikónové mazivo "G 000 405 A2" rovnomerne rozdelilo na káble a upínacie prvky. "A" silikónové mazivo "G 000 405 A2".
Otočte uvoľňovací krúžok "1" v smere šípky A až na doraz a vložte kábel v smere šípky B do podpery. Uvoľnite uvoľňovací krúžok "1" a skontrolujte, či sú oba káble zaistené v podpere pultu. Kábel radenia prevodových stupňov by mal byť navyše zaistený v držiaku kábla umiestnenom na podpere pultu. Nainštalujte kryt radiacej páky a utiahnite upevňovacie skrutky na krútiaci moment 9 Nm. Nainštalujte stredovú konzolu. Nastavte mechanizmus radenia prevodových stupňov.
