Obsah: Odstránenie ↓ Inštalácia ↓
Pokyny. Aj pri správnej inštalácii sa môžu na rebrách radiátorov a kondenzátorov objaviť drobné preliačiny. O poškodení dielov sa však nehovorí. Radiátory a kondenzátory, ktoré majú takéto drobné poškodenia, sa nedajú vymeniť.
Odstránenie
Vypustite chladiacu kvapalinu. Odstráňte kryt predného nárazníka.

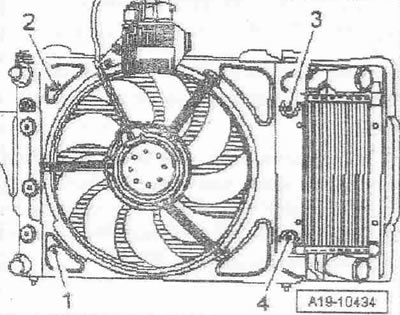

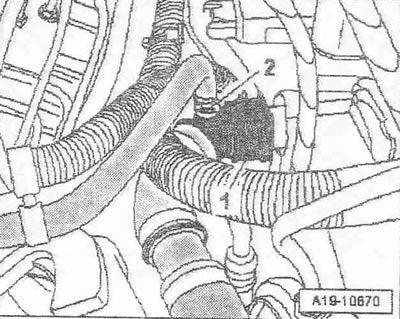

Odstráňte hadicu chladiacej kvapaliny "1" z chladiča zdvihnutím svorky. Odstráňte skrutky "1" a "4" chladiča v spodnej časti rámu ventilátora.

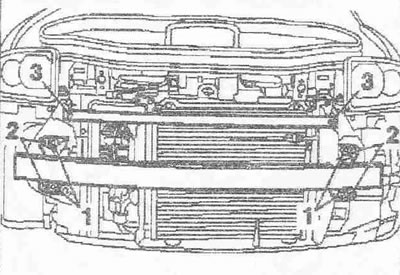

Odpojte konektor na klaksóne. Odskrutkujte 2 skrutky "3" vľavo a vpravo a vyberte výstužnú zbernicu. Vypáčte poistné podložky "2". Odskrutkujte skrutky "1" vľavo a vpravo a odstráňte bezpečnostnú tyč nárazníka.

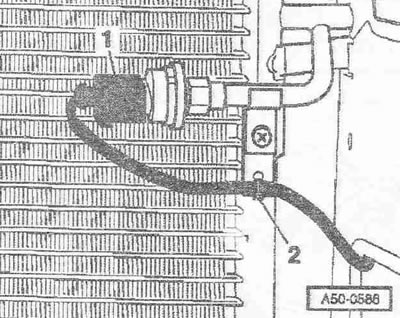

Odpojte konektor "1" na vysokotlakovom snímači "G65". Odrežte káblovú pásku "2".

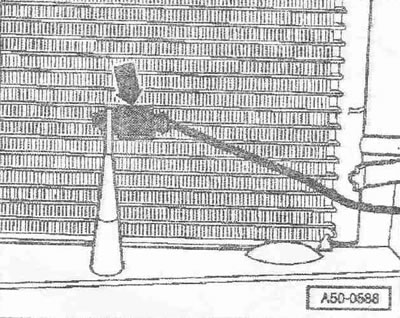

Demontujte snímač vonkajšej teploty "G7" "šípka" z držiaka.

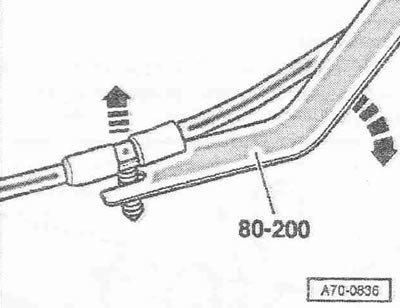

Pritlačte káblový zväzok k snímaču vysokého tlaku "G65" a snímaču vonkajšej teploty "G17" na vzduchovom potrubí vľavo, k čomu použite uvoľňovaciu páku "80.200".
Odskrutkujte vzduchové kanály "1, 2, 3" zo zadného panela.
Vedenia a hadice chladiva neskrúcajte, neohýbajte ani nedeformujte. Odskrutkujte skrutky "šípky".

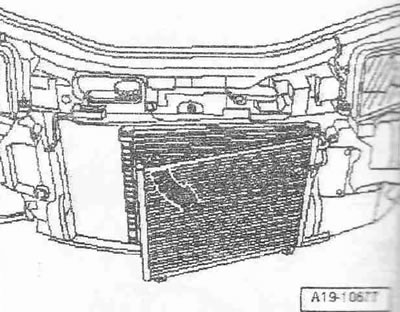

Otočte kondenzátor na pravej strane auta "šípkou" trochu dopredu. Opatrne vytiahnite kondenzátor na pripojovacej strane (vľavo) dopredu, pokiaľ je to možné. Umiestnite podnos pre servisné žeriavy VAS 6208 pod radiátor. Odpojte prípojky chladiča z rámu ventilátora jeden po druhom, otočte chladič nahor alebo nadol. Odstráňte radiátor.
Inštalácia
Uťahovacie momenty: Chladič na rampe ventilátora: 6 Nm. Kondenzátor rampy ventilátora: 6 Nm. Vzduchové kanály na rampe ventilátora: 1,5 Nm.
Montáž prebieha v opačnom poradí, pričom je potrebné zabezpečiť všetky hadicové spoje príchytkami príslušnej série.

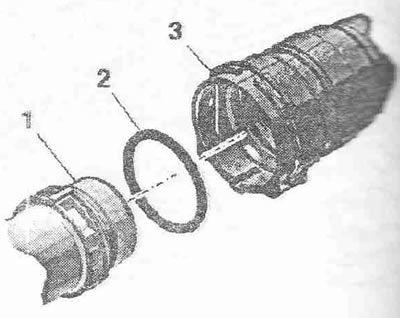

Pripojte hadicu chladiacej kvapaliny s konektorom k chladiču nasledovne: odstráňte starý tesniaci krúžok "2" z hadice chladiacej kvapaliny "3". Navlhčite nový tesniaci krúžok koncentrátom a umiestnite ho na hadicu chladiacej kvapaliny. Zatlačte na hadicu chladiacej kvapaliny, kým sotva zapadne na miesto v chladiči. Hadicu chladiacej kvapaliny znova zatlačte a potiahnite za hadicu, aby ste sa uistili, že je spojka správne zaistená. Nainštalujte bezpečnostnú tyč a výstužnú tyč. Nainštalujte kryt predného nárazníka. Po výmene chladiča by sa mala vymeniť chladiaca kvapalina. Naplňte chladiacou kvapalinou.
