Pred inštaláciou sťahováka manžety zaskrutkujte centrálnu skrutku ozubeného remeňa do kľukového hriadeľa, kým sa nezastaví.
Odskrutkujte vnútornú časť sťahováka manžety "3203" 8 otáčok z vonkajšej časti a zaistite ryhovanou skrutkou.

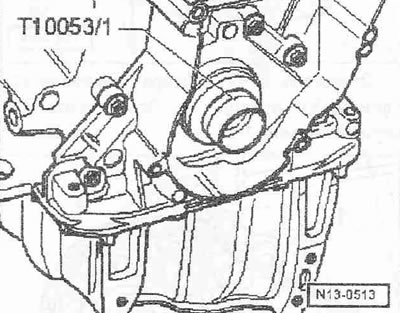

Namažte závitovú hlavu sťahováka manžety olejom, nainštalujte ju a silným stlačením naskrutkujte "šípku" čo najhlbšie do manžety. Uvoľnite skrutku s ryhovanou hlavou a otáčajte vnútrom sťahováka proti smeru otáčania kľukového hriadeľa, kým sa tesnenie nevytiahne. Upevnite sťahovák manžety do zveráka pozdĺž plochých okrajov. Odstráňte manžetu pomocou klieští. Vyčistite pracovné a tesniace plochy. Nemažte tesniaci okraj ani vonkajší okraj manžety olejom. Namontujte vodiace puzdro "T10053/1" na čap kľukového hriadeľa. Posuňte manžetu pozdĺž vodiaceho puzdra.

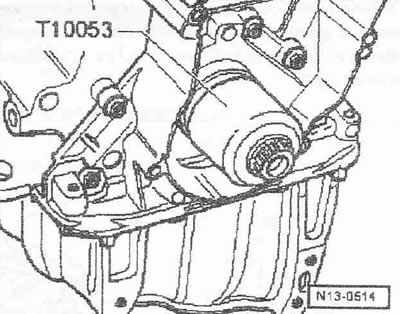

Stlačte manžetu centrálnou skrutkou ozubeného remeňa a prítlačné puzdro z "T10053" zarovnané.
Pokyny. Vymeňte skrutku ozubeného kolesa rozvodového remeňa. Na spojovacích plochách medzi ozubeným kolesom rozvodového remeňa a kľukovým hriadeľom by nemal byť žiadny olej. Skrutku kľukového hriadeľa dodatočne nemažte.
Utiahnite ozubené koleso rozvodového remeňa kľukového hriadeľa pomocou podporného kľúča "3415". Namontujte rozvodový remeň (upraviť časovanie ventilov): pohon ozubeným remeňom s hydraulicky tlmenou napínacou kladkou, pohon ozubeným remeňom s napínacou kladkou tlmenou trením. Nainštalujte poly klinový remeň.
Uťahovací moment:
- Hnacie koleso rozvodového remeňa na kľukový hriadeľ: 120 Nm + 90° 1)
1) Vymeňte skrutku.
