Klapky prívodu/recirkulácie vzduchu (Audi A2)

Klapky prívodu vzduchu/recirkulácie sú ovládané elektrickým pohonom. Pomocou pákového mechanizmu sa obe klapky nastavia do polohy určenej vodičom. V polohe "Rozmrazovanie" je spínač režimu recirkulácie elektronicky zablokovaný.

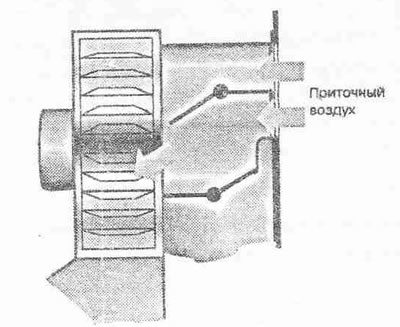

Poloha klapiek pre prívod čerstvého vzduchu

Poloha klapiek pre prívod čerstvého vzduchu

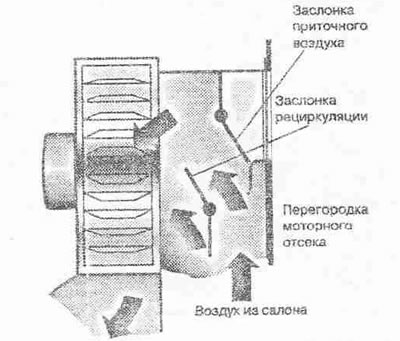

Poloha klapiek v režime recirkulácie

Poloha klapiek v režime recirkulácie

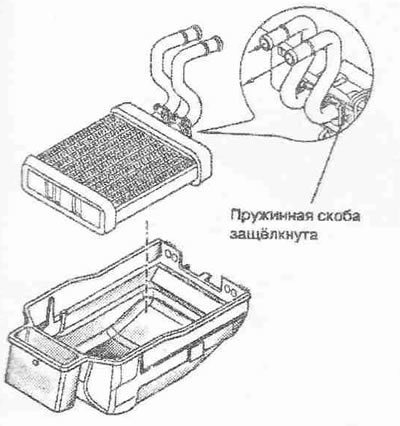

Výmenník tepla je namontovaný na spodnej časti skrine rozdeľovača prúdu vzduchu. Výmenník tepla je možné demontovať bez demontáže modulu klimatizácie. Obe potrubia chladiva sú zaistené dvomi pružinovými sponami.

Klapky prívodu/recirkulácie vzduchu
