Systém recirkulácie výfukových plynov

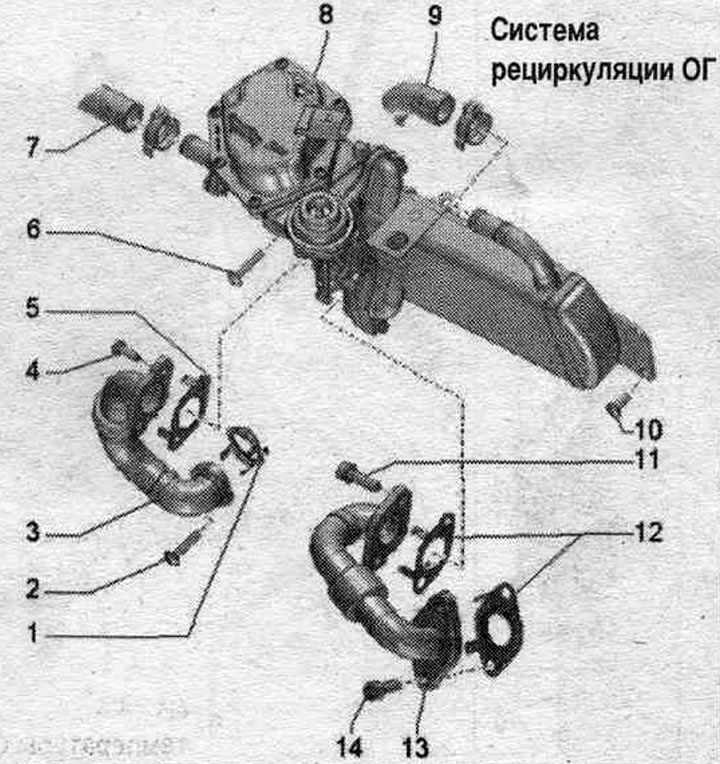

1. Tesnenie: vymeňte.
2. Skrutka: 9 Nm.
3. Potrubie EGR.
4. Skrutka: 9 Nm.
5. Tesnenie: vymeňte.
6. Skrutka: 9 Nm.
7. Hadica chladiaceho systému.
8. Systém radiátorov. eGR: so zabudovaným systémom elektromotora. recirkulácia výfukových plynov "V338" so systémovým potenciometrom. eGR "G212": skontrolujte prepínanie.
9. Hadica chladiaceho systému.
10. Skrutka: 9 Nm.
11. Skrutka: 23 Nm.
12. Tesnenia: vymeňte.
13. Potrubie recirkulácie výfukových plynov.
14. Skrutka: namažte závity tepelne odolnou pastou; 23 Nm.
Demontáž a montáž chladiča EGR

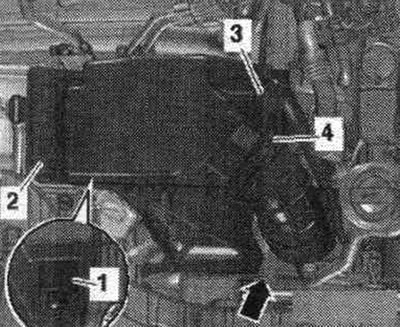

Zložte kryt motora "šípky". Zliate chladiacu kvapalinu. Zložte prednú stenu odvodňovacieho boxu. Odstráňte vzduchový kryt. filter.

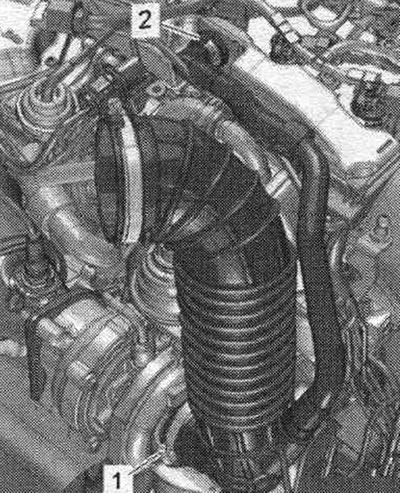

Odpojte hadicu vetrania kľukovej skrine "2" stlačením uvoľňovacích tlačidiel. Odstráňte hadicu vzduchového potrubia uvoľnením hadicovej svorky "1".

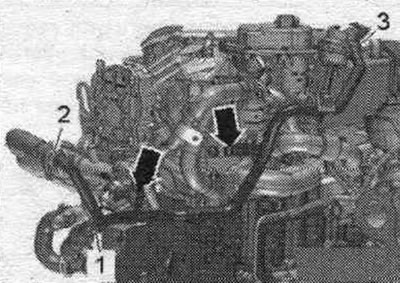

Odstráňte skrutku a maticu "šípky". Odstráňte hadicu chladiacej kvapaliny uvoľnením hadicovej svorky "3". Ignorujte "pol. 1, 2".

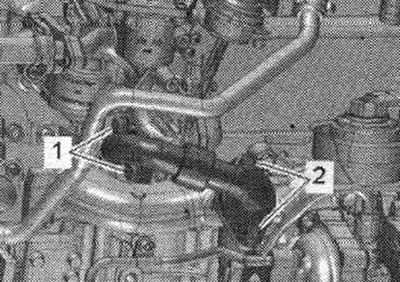

Odskrutkujte skrutky "2" systémového potrubia. eGR. "Poz. 1" by sa nemal brať do úvahy.

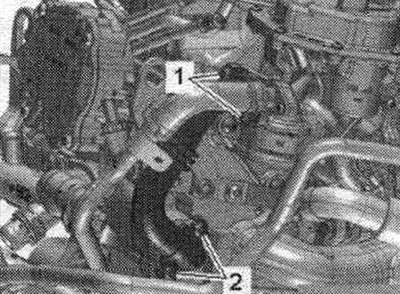

Odskrutkujte skrutky "1" systémového potrubia. eGR. "Poz. 2" by sa nemal brať do úvahy.

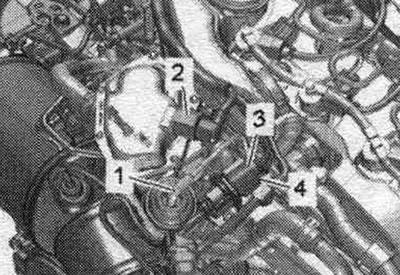

Odpojte zástrčkové spoje "2, 3, 4" a uvoľnite vodiče. Odstráňte a uvoľnite vákuovú hadicu "1".

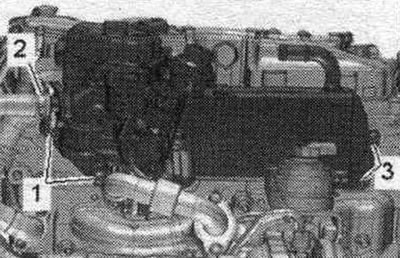

Odstráňte hadicu chladiacej kvapaliny uvoľnením hadicovej svorky "2". Odskrutkujte skrutky "1, 3" a vyberte chladič systému. recirkulácia výfukových plynov.
Inštalácia
Inštalácia v opačnom poradí. Vymeňte tesnenia a tesniace krúžky. krúžok. Všetky hadicové spoje zaistite hadicovými svorkami príslušnej série. Pripojte hadice vzduchového potrubia pomocou závitových svoriek. Nainštalujte prednú stenu odtokovej skrinky. Nainštalujte vzduchový kryt. filter. Naplňte chladiacou kvapalinou.
