Садржај: Уклањање ↓ Инсталација ↓
Уклањање
Испразните расхладну течност.

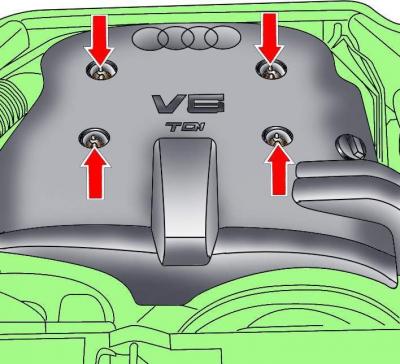

Цртање 3.3–24. Положај вијака за причвршћивање кућишта мотора
Одврните завртње и уклоните кућиште мотора (погледајте цртање 3.3–24).

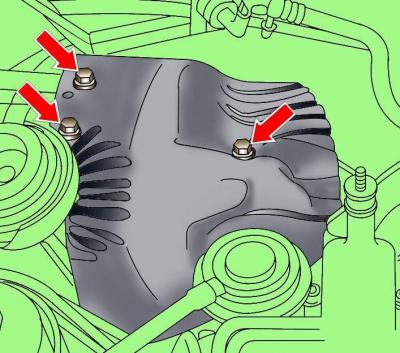

Цртање 3.3–4. Положај вијака који причвршћују топлотни штит изнад турбопуњача
Одврните завртње и уклоните топлотни штит изнад турбопуњача (погледајте цртање 3.3–4).

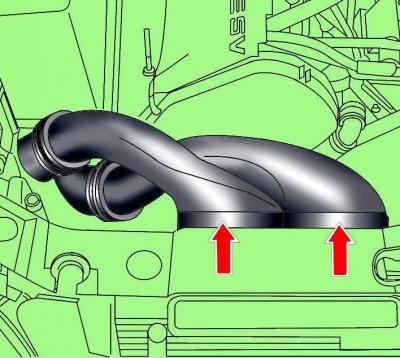

Цртање 3.3–25. Локације предњих вентилационих отвора
Уклоните предње ваздушне канале (погледајте Цртање 3.3–25).
Отпустите стезаљке и уклоните ваздушни канал са филтера за ваздух.

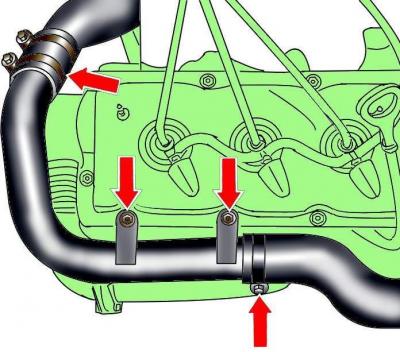

Цртање 7–22. Положај стезаљки и вијака за причвршћивање ваздушне цеви која повезује турбопуњач и ваздушни хладњак 2.5Л дизел мотора
Отпустите стезаљке, одврните завртње и уклоните ваздушни канал са турбопуњача и хладњака ваздуха (сл. 7–22).
Одвојите електричне конекторе са леве стране цеви за расхладну течност.
Отпустите стезаљку и одвојите задњи део цеви за расхладну течност.
Одвојите цев расхладне течности предњег помоћног грејача од цеви расхладне течности.
Одврните вијак који причвршћује цев система за хлађење на међуелемент турбопуњача.

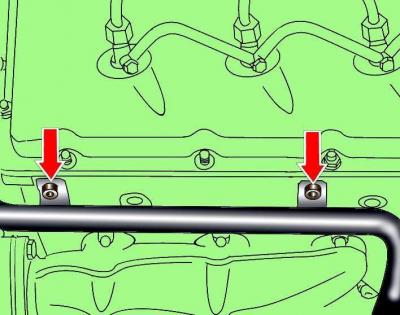

Цртање 7–23. Положај вијака који причвршћују десни део цеви за расхладну течност за главу цилиндра 2.5Л дизел мотора
Одврните завртње који причвршћују десни део цеви система за хлађење за главу цилиндра, окрените цев нагоре и скините је са мотора (Цртање 7–23).
Инсталација
Инсталација се врши обрнутим редоследом од уклањања.
Напуните систем за хлађење расхладном течношћу.
