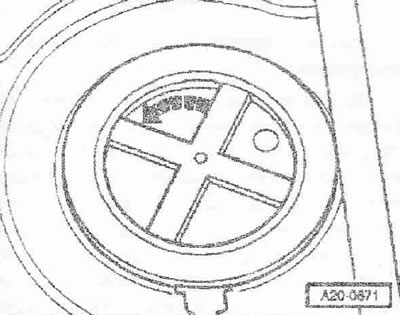

Obrócić pokrywę przeciwnie do ruchu wskazówek zegara "strzałka". Zdjąć pokrywę.
Samochody z silnikiem benzynowym

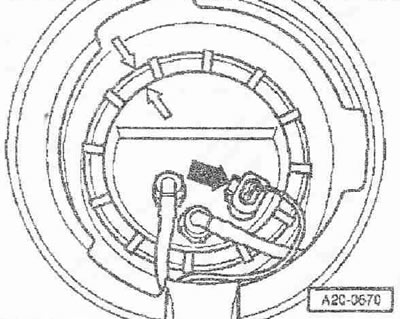

Ostrożnie odblokuj i wyjmij wtyczkę "strzałka" z kołnierza.

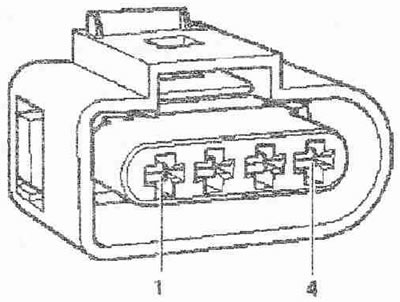

Przyporządkowanie pinów złącza 4-pinowego czujnika poziomu paliwa "G"
1. Zacisk dodatni pompy wstępnego zasilania paliwem "G6"
2. "Masa" czujnika poziomu paliwa "G" ("masa" czujnika)
3. Połączenie kablowe czujnika wskaźnika paliwa "G" z zestawem wskaźników (wskaźnik poziomu paliwa w zbiorniku)
4. "Masa" pompy wstępnego zasilania paliwem "G6"
Samochody z silnikiem TDI (z turbodoładowanym bezpośrednim wtryskiem paliwa)

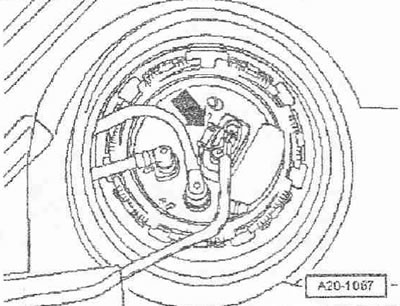

Ostrożnie odblokuj i wyjmij wtyczkę "strzałka" z kołnierza.

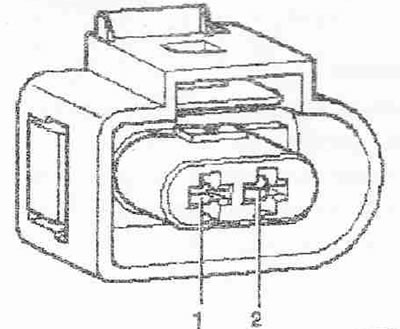

Przyporządkowanie pinów złącza 2-pinowego czujnika poziomu paliwa "G"
1. Połączenie kablowe czujnika wskaźnika paliwa "G" z zestawem wskaźników (wskaźnik poziomu paliwa w zbiorniku)
2. "Masa" czujnika poziomu paliwa "G" ("masa" czujnika)
