Schemat instalacji poduszki powietrznej głowy do tygodnia kalendarzowego 21/2010 (Audi Q5-8R)

Spis treści: Demontaż poduszki powietrznej głowy… ↓ Instalacja ↓

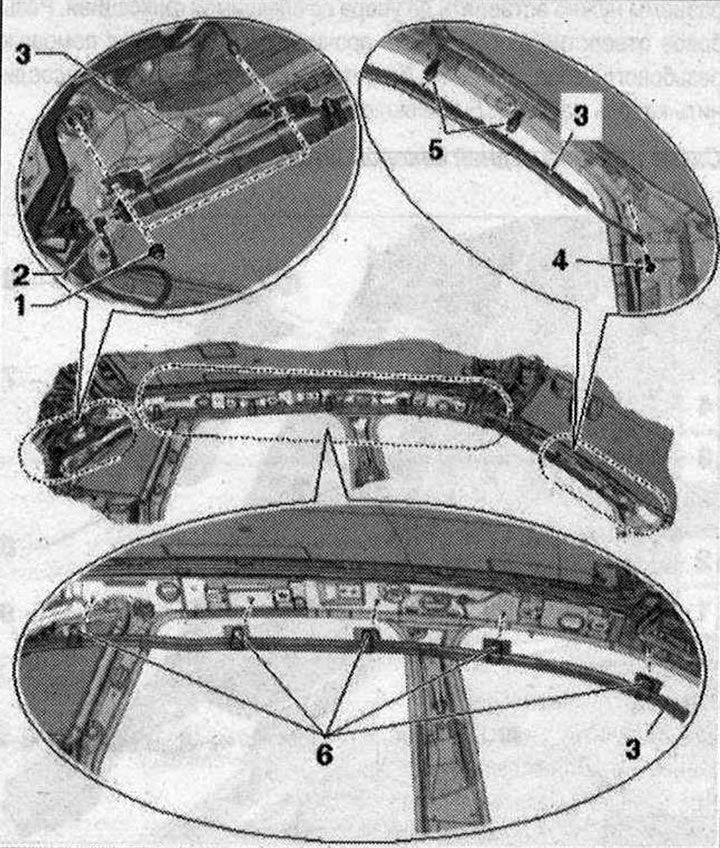

Schemat instalacji poduszki powietrznej głowy do tygodnia kalendarzowego 21/2010 1. Orzech. 9 Nm. 2 szt. do kołków gwintowanych; 2. E-mail. Złącze po stronie kierowcy do poduszki powietrznej kierowcy "N₂51". Od strony pasażera z przodu, dla poduszki powietrznej chroniącej głowę pasażera z przodu, piropatron "N₂52"; 3. Górna poduszka powietrzna po stronie kierowcy: z zapalnikiem poduszki powietrznej na głowie kierowcy "N₂51". Strona pasażera z przodu: z poduszką powietrzną Pyropatron Head z przodu pasażera "N₂52"; 4. Śruba. 3,5 Nm. Samoblokujący. Po każdym usunięciu należy wymienić. Otwór gwintowany pod śrubę należy oczyścić, np. za pomocą gwintownika; 5. Zacisk. 2 szt. Jeżeli demontaż nastąpił w wyniku wypadku, należy wymienić zacisk; 6. Zacisk mocujący

Demontaż poduszki powietrznej głowy z pyropatronem "N₂51" lub "N₂52" przed tygodniem kalendarzowym 21/2010

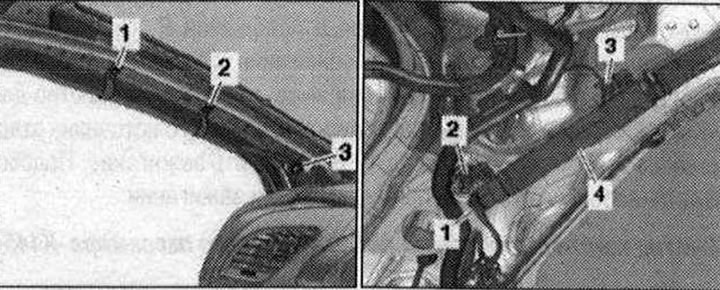

Włącz zapłon. Odłącz przewód uziemiający akumulatora przy włączonym zapłonie. Zdejmij panel sufitowy. Odkręć śrubę "3" głowicy Airbag na słupku A. Zdejmij głowicę Airbag w dół z zacisków "1" i "2".

Odłącz el. złącze "1".

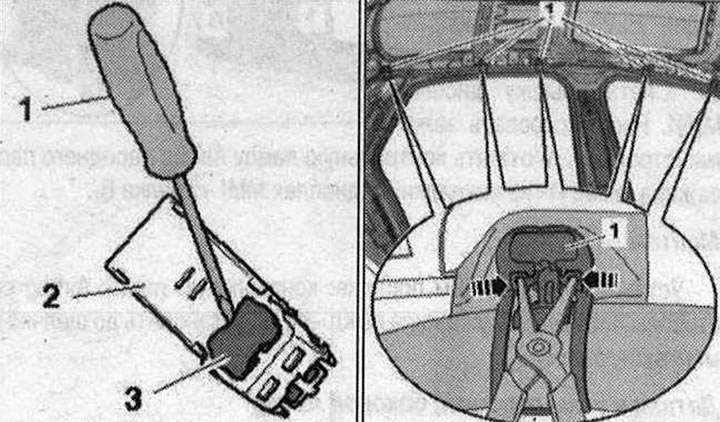

W tym celu należy za pomocą małego śrubokręta "1" odblokować blokadę złącza "3" i odłączyć złącze wtykowe "2" głównej poduszki powietrznej.

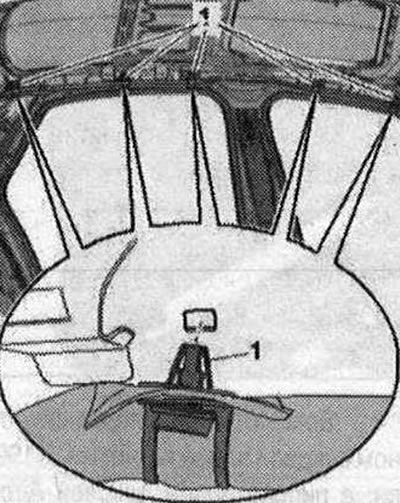

Odkręcić nakrętki kołpakowe "2" i "3". Odkręć zaciski "1" płytek montażowych poduszki powietrznej od nadwozia, w tym celu ściśnij "strzałki" szczypcami lub kombinerkami przeznaczonymi do pierścieni montażowych.

Wyjmij górną poduszkę powietrzną z pojazdu.

Instalacja

Montaż w odwrotnej kolejności: przed przystąpieniem do obsługi elementów pirotechnicznych (na przykład przed podłączeniem el. złącza) mechanik musi "rozładować ładunek elektrostatyczny z siebie". Aby to zrobić, możesz na przykład na krótko dotknąć zamka drzwi. Przymocuj zaciski "1" płyt montażowych poduszki powietrznej do nadwozia.

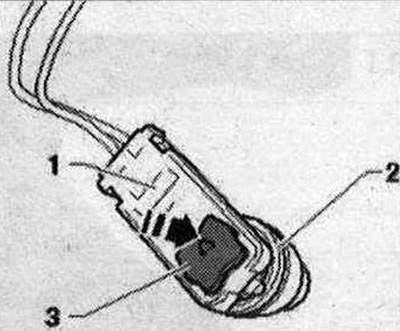

Zawieś głowicę Airbag "3" na palcu, wkręć nakrętki zaślepiające 2 i "3" ręcznie. Dokręcić nakrętki zaślepiające "2" i "3". Podłącz złącze wtykowe "1". W tym celu należy zamontować złącze wtykowe "1" na pirotechnice poduszki powietrznej "2". Wciśnij blokadę złącza "3" w "kierunku strzałki", podczas gdy złącze jest zamontowane w pirotechnice poduszki powietrznej głowy, aż do oporu i zablokowania. Należy wziąć pod uwagę, że el. Złącza muszą być wsuwane aż do oporu i słyszalnego zatrzaśnięcia. Należy pamiętać, aby nie przytrzasnąć przewodów. Jeśli zaciski "1" i "2" zostały zdemontowane w wyniku wypadku, należy je wymienić. Zabezpiecz poduszkę powietrzną głowy zaciskami "1" i "2". Dokręć śrubę "3" głowicy poduszki powietrznej do słupka A.
