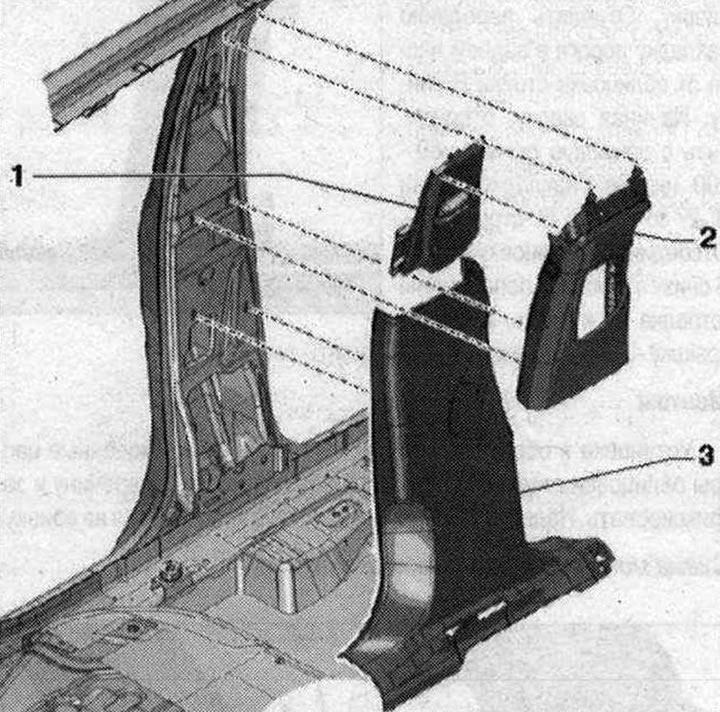

Listwa słupka B 1. Suwak regulacji wysokości pasa bezpieczeństwa; 2. Zdejmij górną osłonę słupków B od spodu; 3. Zdejmij dolną osłonę słupków B od spodu

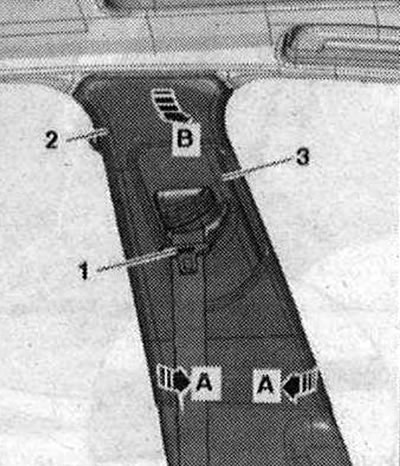

Demontaż górnej osłony słupków B
Naciśnij przycisk regulacji wysokości pasa bezpieczeństwa i ustaw suwak regulacji wysokości pasa bezpieczeństwa w najniższej pozycji. Odblokuj osłonę słupka B 2 "strzałki A" poprzez zamontowanie klina montażowego "3409" na dolnej krawędzi osłony. Zdejmij górną osłonę słupka B z mocowania nadwozia "strzałka B", odchylając osłonę do wewnątrz i jednocześnie zdejmując ją w dół. Zdejmij mocowania przednich pasów bezpieczeństwa. Przeprowadź taśmę pasa bezpieczeństwa "1" z wystającą klamrą przez suwak regulacji wysokości pasa bezpieczeństwa "3" i zdejmij górne wykończenie słupka B.
Instalacja

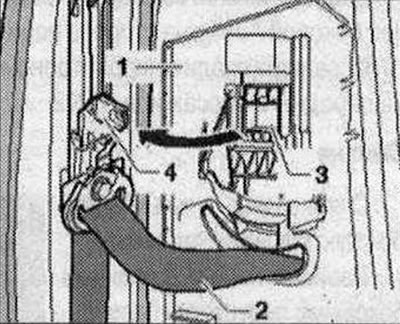

Przeciągnij taśmę pasa bezpieczeństwa "2" z wystającą klamrą przez suwak regulacji pasa bezpieczeństwa.
Upewnij się, że regulator wysokości pasa znajduje się w najniższej pozycji. Upewnij się, że mocowanie "3" suwaka na górnym wykończeniu słupka B "1" zatrzasnęło się w mocowaniu "4" regulatora wysokości pasa bezpieczeństwa. Montaż odbywa się w odwrotnej kolejności: zdejmij osłonę przedniego pasa bezpieczeństwa. Najpierw wsuń górną osłonę słupka B do otworu w panelu sufitowym w uchwycie dachowym. Przesuń krawędź uszczelki drzwi na listwę wykończeniową. Sprawdź działanie regulatora wysokości pasa bezpieczeństwa.

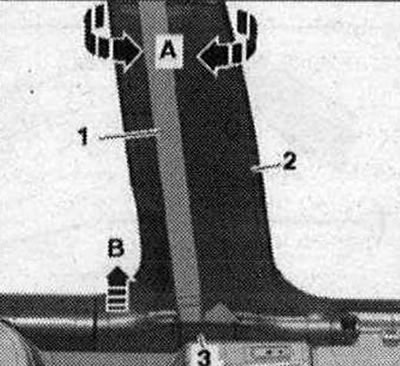

Demontaż dolnej osłony słupków B
Zdejmij górną osłonę słupka B. Oddziel przednią listwę progową z tyłu od listwy słupka B u dołu. Zaczynając od góry, za pomocą dźwigni -80 "200" odłącz dolną osłonę słupka B "2" od słupka B "strzałki A". Odłączyć osłonę słupka B od dolnej poprzeczki "strzałka B" i zdjąć. Otwórz pokrywę "3" na wykończeniu i odłącz taśmę paska "1".
Instalacja
Montaż należy wykonać w odwrotnej kolejności: najpierw włożyć kołki centrujące osłony słupka B od dołu w dolną poprzeczkę i zabezpieczyć. Przesuń krawędź uszczelki drzwi na listwę wykończeniową.
