Снятие

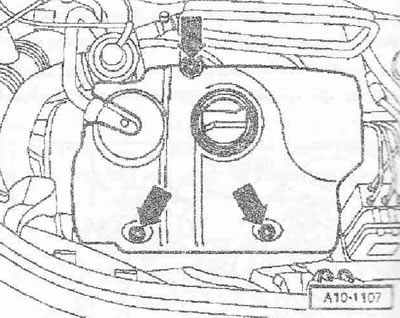

Снять капот двигателя. Снять крышку двигателя «стрелки». Снять расположенные ниже шумоизоляционный экран, для этот: отсоединить шланг вентиляции картера.

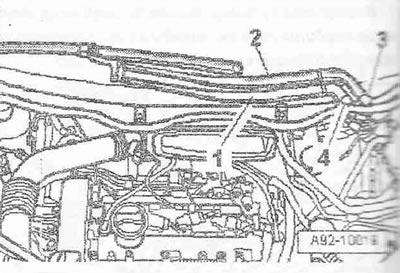

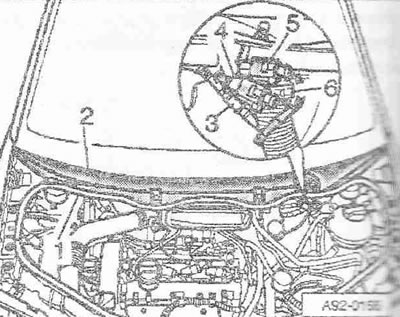

При помощи отвертки снять колпачки «2» и «4» с рычагов стеклоочистителей. Отвернуть гайки на обоих рычагах на несколько оборотов. Освободить рычаги «1» и «2», слегка отклонив их на осях стеклоочистителей. Полностью отвернуть гайки и снять рычаги стеклоочистителя.

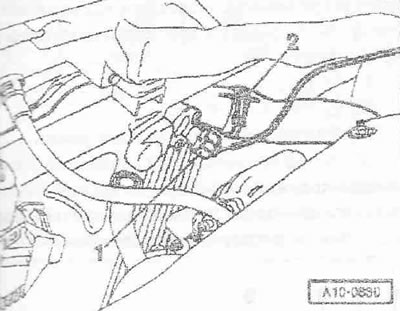

Отсоединить трубку жидкости стеклоомывателя «3». Отсоединить штекерные разъемы «4» и «5» обогреваемых форсунок омывателя. Разжать зажим для шлангов «6» при помощи зажимных клещей для шлангов «V.A.G. 1921» снять сливной шланг с решетки обтекателя. Снять резиновый уплотнитель «3» решетки обтекателя. Снять решетку обтекателя «2». Высвободить трубку жидкости стеклоомывателя.

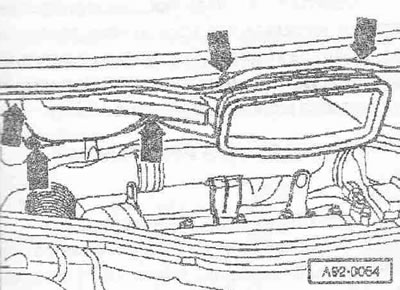

Вывернуть болты и гайки «стрелки». Вынуть канал забора свежего воздуха и вывесить его за правую сторону а/м.

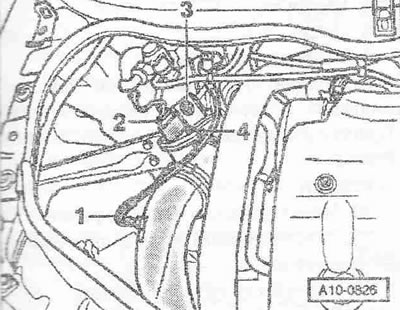

Отсоединить штекерный разъем «2» расходомера воздуха «G70». Отсоединить вакуумный шланг «1». Разжать зажим шланга «4» и снять воздуховод с расходомером воздуха «G70». «Поз. 3» не учитывать.

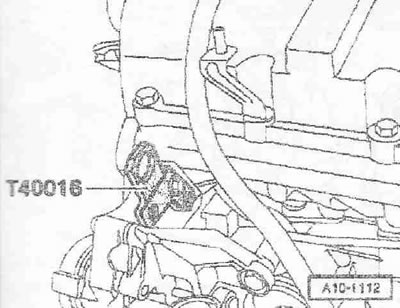

Привернуть переднюю правую грузовую проушину «Т40016» к ГБЦ.

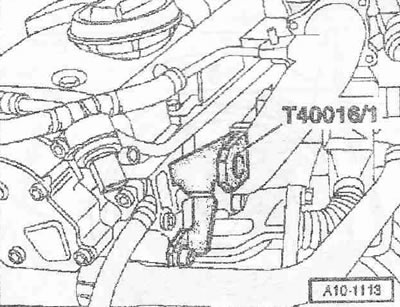

Привернуть заднюю левую грузовую проушину «Т40016/1» к ГБЦ.

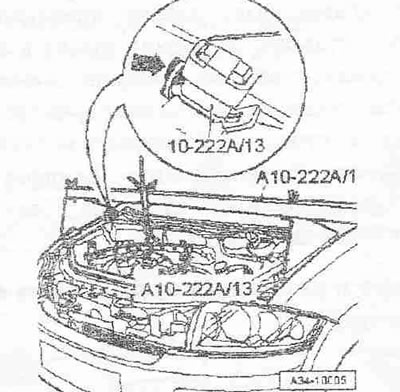

Установить траверсу «10-222 А» с адаптерами «10-222 А/13» на соединительные кромки крыльев. Ходовой винт траверсы обращен вперед.

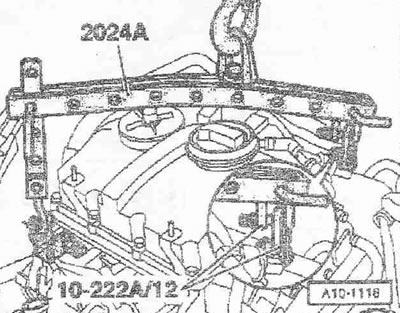

Установить 2 серьги «10-222 А/12» на заднюю левую грузовую проушину «Т40016» на ГБЦ. Закрепить приспособление для вывешивания «2024 А» на двигателе и на траверсе «10-222 А» как показано на рисунке.
Инструкция. Для выравнивания положения центра тяжести силового агрегата планки крюков должны быть вставлены, как показана на рисунке. Крюки и стопорные штифты приспособления для вывешивания должны быть зафиксированы шплинтами.
Подтянуть двигатель на ходовом винте. Не поднимать двигатель. Отворачивать гайку «3» только после замены подушки двигателя.

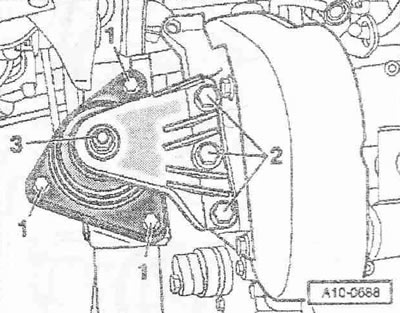

Вывернуть болты «1» и «2» и снять кронштейн с подушкой двигателя.
Установка
Установка в обратном порядке, при этом необходимо заменить самоконтрящиеся гайки и болты. Заменить болты, затягиваемые на определенный угол. Шланги и патрубки системы наддува воздуха должны быть очищены перед монтажом от .масел и смазки. Ни в коем случае не использовать смазывающих средств. Для крепления всех соединений шлангов использовать хомуты соответствующей серии. При сборке установить на прежних местах все биндеры. Установить и отрегулировать рычаги стеклоочистителя.
Моменты затяжки:
- Подушка двигателя к кузову: 23 Нм + 90° 1)
- Кронштейн к кронштейну двигателя: 60 Нм + 90° 1)
- К подушке двигателя: 40 Нм + 90° 1)
1) Заменить болт.
