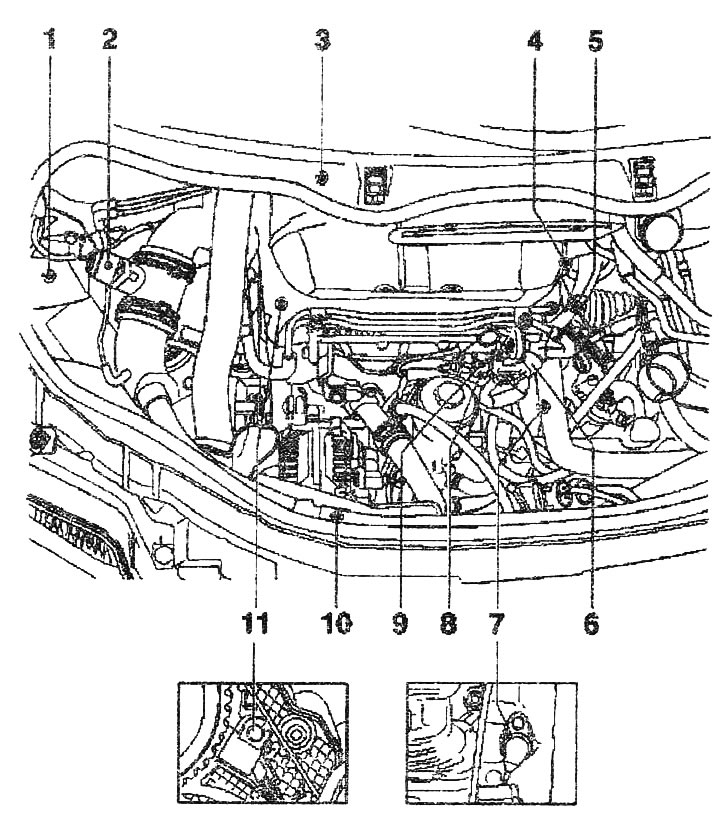

Места установки деталей и узлов впрыска (двигатели BHC и ATL):
Узлы с А по Н на чертеже не показаны.
1. Клапан системы рециркуляции ОГ «N18» и электромагнитный клапан ограничения давления наддува «N75»
2. Расходомер воздуха «G70»
3. Клапан системы рециркуляции ОГ с заслонкой впускного коллектора
4. Датчик температуры ОЖ «G62»
5. Штекерный разъем модуля насос-форсунок
6. Датчик температуры топлива «G81»
7. Датчик частоты вращения двигателя «G28»
8. Штекерный разъем (серый) датчика частоты вращения двигателя «G28»
9. Штекерный разъем (черный) датчика Холла «G40», для определения положения распредвала
10. Датчик давления впускного коллектора «G71» с датчиком температуры впускного коллектора «G72»
11. Датчик Холла «G40» для определения положения распредвала
A. Датчик на педали тормоза «F47» в пространстве для ног на педали тормоза
B. Выключатель стоп-сигнала «F» в пространстве для ног на педали тормоза
C. Датчик положения педали акселератора «G79» в пространстве для ног на педали акселератора
D. Б/У системы непосредственного впрыска дизельного топлива «3248» с датчиком высоты «F96»
E. Реле свечей накаливания «352» (только ВНС)
F. Б/У свечей накаливания «3179» (только ATL)
G. Реле электропитания, кл. 30 «3317»
H. Б/У дополнительного отопителя «3604» устанавливается в дополнительный электрический отопитель (РТС)
